Test de la Zigate, la passerelle domotique ZigBee pour jeedom et Eedomus

zigate-domotique-iot-test-box-eedomus-jeedom

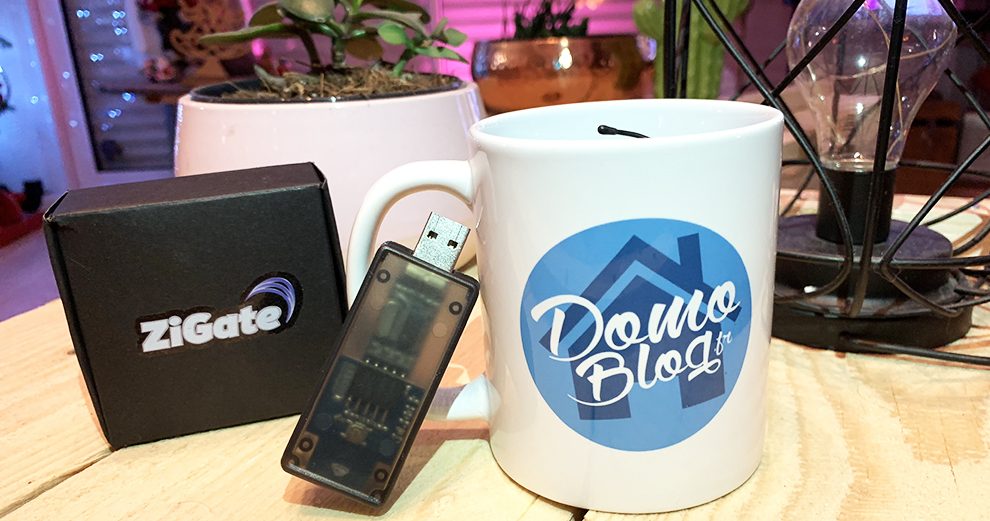

La Zigate, c’est la nouvelle passerelle domotique qui permet enfin de pouvoir bénéficier des périphériques ZigBee sur une box domotique. Philips Hue, Osram, Xiaomi, Legrand… Tout ces périphériques qui fonctionnent en ZigBee.

La Zigate est un projet ouvert, cela signifie que les sources sont accessibles à tous. Si ces dernières sont incompréhensibles pour beaucoup, c’est une véritable mine d’or pour les développeurs. Ainsi, ces derniers peuvent s’en donner à coeur joie et très vite améliorer le code et les fonctionnalités. C’est un des gros avantages d’un logiciel libre, sa grande communauté et son évolution très rapide.

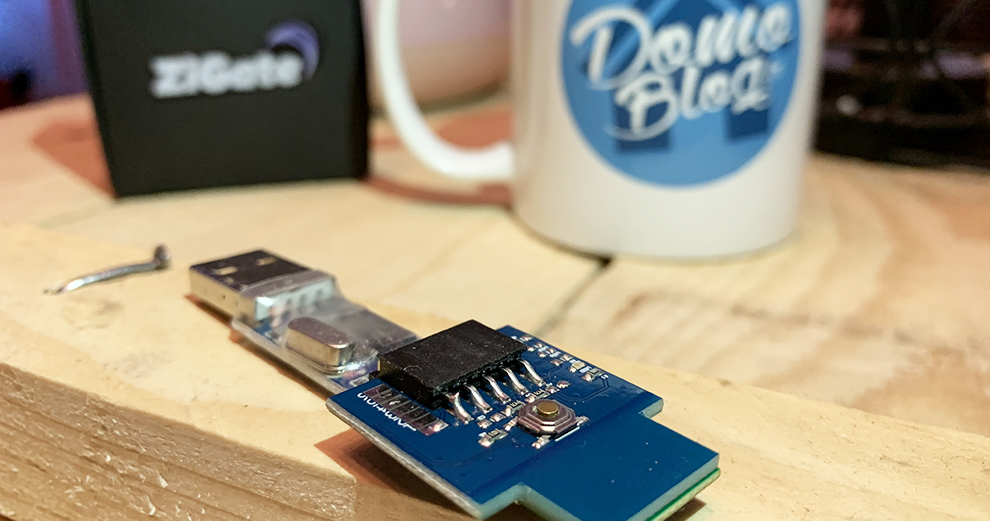

Côté hardware, la Zigate se compose d’un module électronique qui comporte l’intelligence du produit. Autrement dit, il s’agit d’une carte électronique qui embarque une puce ZiGbee. Comme nous allons le voir dans ce test, la passerelle dispose de plusieurs modes de fonctionnement. Pour le moment, attardons-nous au mode classique qui n’est autre que le mode local. Pour cela le module Zigate vient se connecter sur un module USB/série du même type que celui que nous utilisons pour programmer les modules Sonoff.

test-zigate-passerelle-domotique-protocole-zigbee-domoblog-domolab

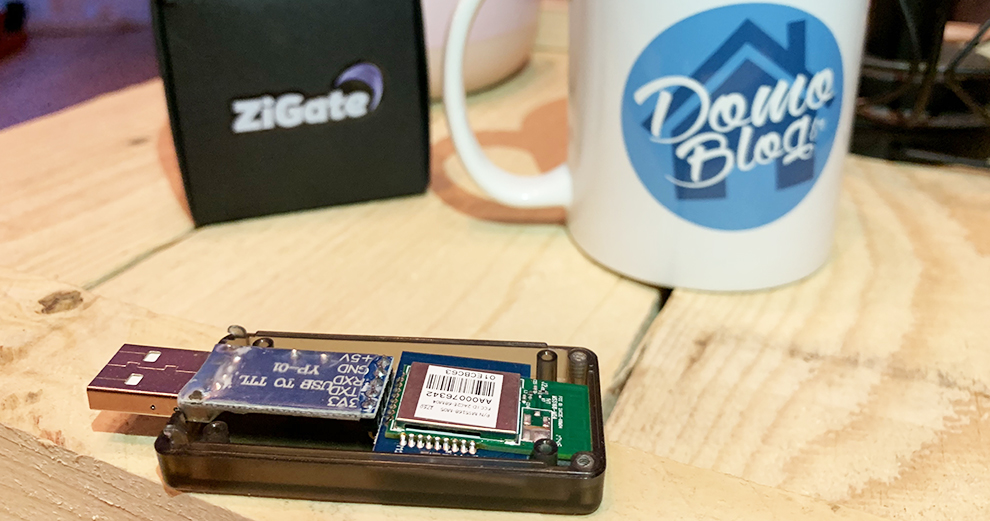

Dans la boîte, un boîtier est également disponible pour protéger la carte avant de la connecter à votre box domotique. Ce boîtier se compose de deux faces en plastique qui s’assemblent très facilement à l’aide de deux petites vis.

zigate-domotique-iot-test-box-eedomus-jeedom-zigbee

Maintenant que nous avons fait connaissance avec le produit, voyons ce que cela donne sur les box domotiques du domo-lab, la box domotique Eedomus et la box domotique Jeedom.

La Zigate sur la box domotique Eedomus

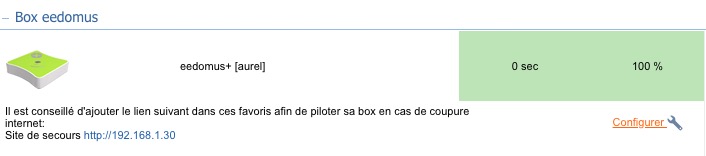

1 Afin de mettre en service la Zigate sur le système domotique Eedomus, il faut la connecter sur un port USB de la box et se rendre dans la page de configuration sur le portail Eedomus. Une fois sur la page, sélectionnez votre box Eedomus puis allez dans le menu « configurer ».

configuration-zigate-domotique-box-eedomus

2 Vous verrez une nouvelle section apparaître dans la liste, la section « Zigate ». Ici, plusieurs options sont disponibles, le permit join (étape d’association), l’erase (pour remettre à zéro la passerelle domotique), mais également le type de notification qui est parametrable.

configuration-zigate-eedomus-permit-join

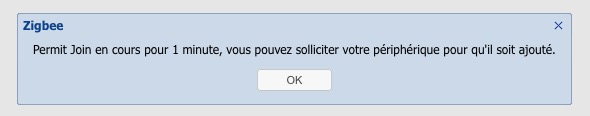

Le mode Permit Join met la Zigate en mode écoute afin de forcer le module ZigBee à découvrir un nouveau périphérique. Dès le lancement du mode d’association Zigbee, vous avez 1 minute pour actionner votre périphérique.

association-zigbee-zigate-eedomus

3 Mais comme toujours avec Eedomus, c’est simple et facile! Le mode permit Join n’est pas forcément nécessaire avec la box domotique Eedomus. En effet, cette dernière est capable de découvrir toute seule les nouveaux périphériques Zigbee à proximité.

zigate-box-domotique-eedomus-configuration-sintallation-Xiaomi

4 Pour le test, j’ai utilisé un interrupteur Xiaomi Aqara. Je ne suis habituellement pas très adepte des chinoiseries, mais il faut bien avouer que les produits Xiaomi sont de bonne qualité. De plus ils sont peu chers et fonctionnent en ZigBee ! C’est donc parfait pour mettre au travail notre passerelle domotique et son déchiffrage du protocole Zigbee.

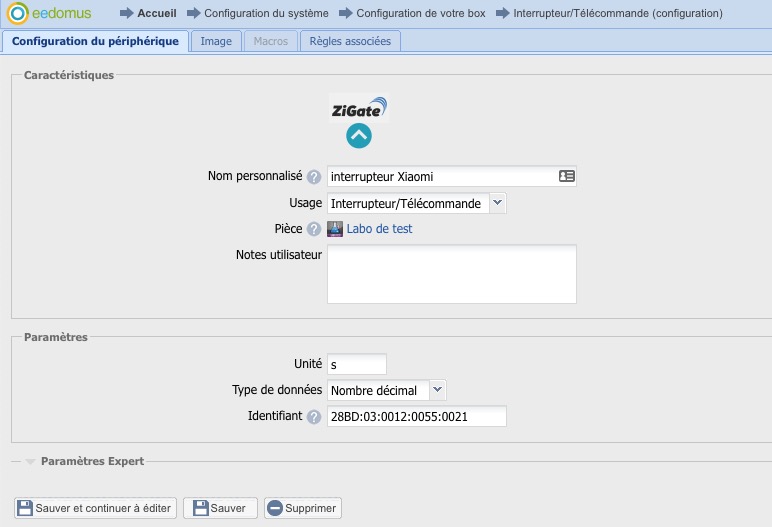

4 Une simple pression sur le bouton, et ce dernier est découvert par la box. Vient ensuite la procédure d’enregistrement habituelle d’un nouveau périphérique sur la box Eedomus. Nom, pièce d’affectation, usage …

zigbee-zigatbox-domotique-eedomus

Le nouveau périphérique est à présent fonctionnel et prêt à intégrer les règles domotiques de la maison connectée sur Eedomus.

La Zigate sur la box domotique Jeedom

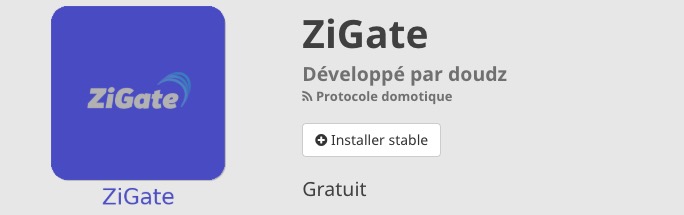

1 Comme toujours avec la box domotique Jeedom, un nouveau protocole est synonyme d’un plug-in. Ce dernier est gratuit sur le market Jeedom, il n’y a donc qu’à l’installer pour l’utiliser.

plugin-jeedom-zigate-zigbee

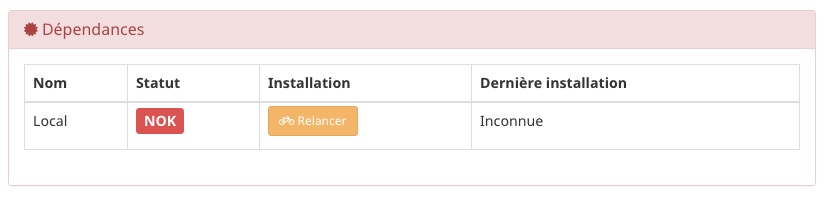

2 Après l’installation, il est nécessaire de télécharger des dépendances avant de pouvoir démarrer le service.

dependance-installation-plugin-zigate-jeedom

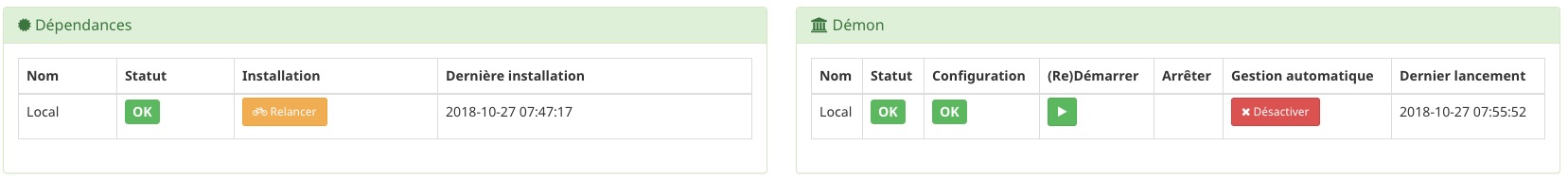

3 Une fois les dépendances correctement installées, le deamon démarre et le plug-in est enfin prêt.

installation-dependances-ok-jeedom-zigate

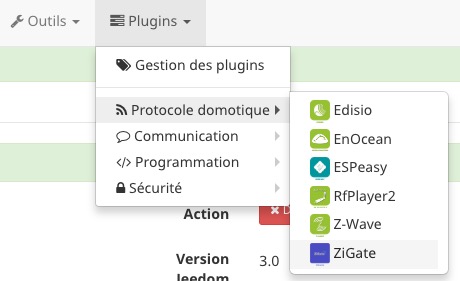

4 Pour accéder à la gestion du plug-in et ajouter un nouveau périphérique, cela se passe dans « Protocole Domotique/ZiGate ».

plugin-zigate-jeedom-config

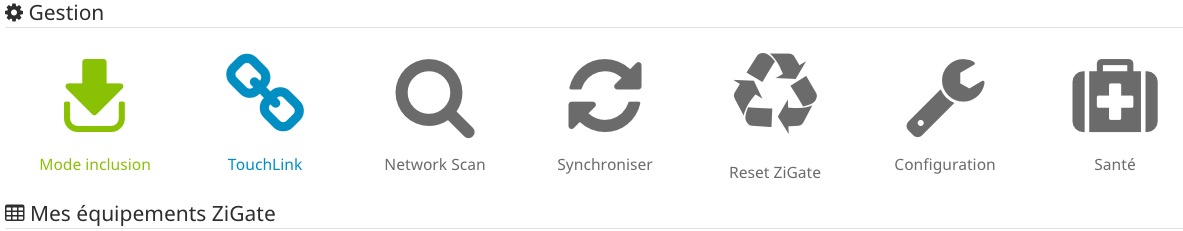

Afin d’inclure un nouveau périphérique Zigbee à Jeedom, il faut passer la Zigate en mode inclusion depuis son plug-in. Vous avez alors 1 minute pour actionner votre périphérique Zigbee et le faire reconnaître.

zigate-test-jeedom-zigbee-xiaomi-aqara

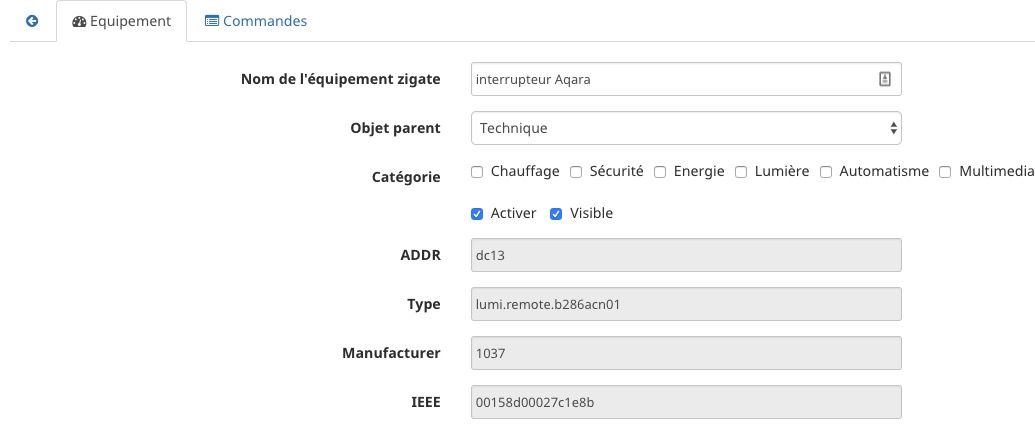

5 Pour ce test, j’ai utilisé le même interrupteur Zigbee Xiaomi Aqara. Ce dernier est rapidement reconnu et fonctionnel. Une fois fait, il n’y a plus qu’à l’intégrer dans les scénarios domotiques de la maison.

jeedom-configuration-aqara-zigbee-xiaomi



La zigate sur le réseau avec le module Zigate Wifi

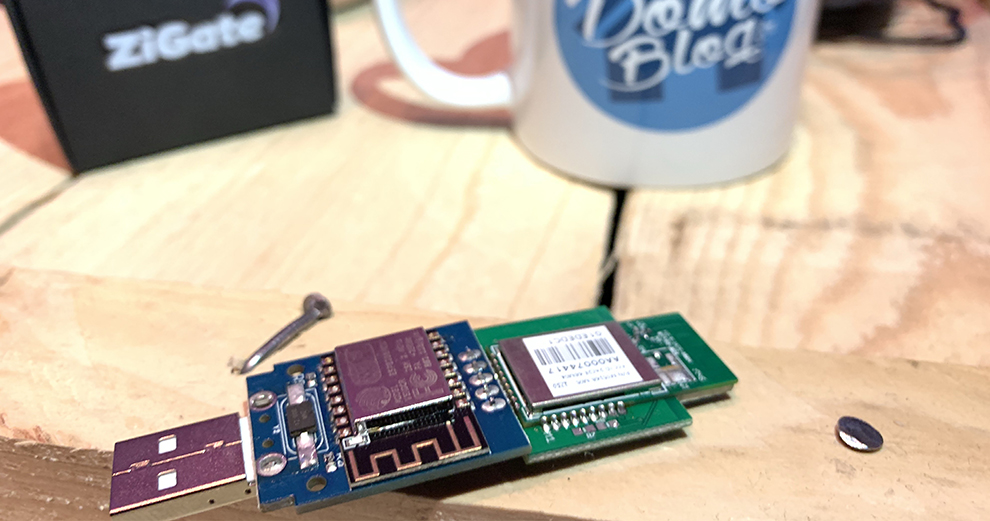

Je vous le disais en début d’article, la Zigate est également capable de fonctionner en mode autonome via le réseau Wifi de la maison. Pour cela, il faut la version Wifi de la Zigate. Il s’agit d’un module USB complémentaire qui vient en remplacement du module série. Ce module possède une puce wifi et permet donc à la Zigate de dialoguer sur le réseau de la maison sans aide supplémentaire.

test-zigate-passerelle-domotique-protocole-zigbee-jeedom-eedomus-domoblog-domolab

Comment configurer une Zigate Wifi ?

La configuration est assez simple, il s’agit simplement de la connecter sur une alimentation USB. J’ai fait le choix d’un port de mon HUB USB qui ne véhicule pas les données, mais uniquement l’alimentation.

Ensuite, si vous ouvrez les réseaux wifi à portée sur votre PC ou votre mac, vous verrez un nouveau SSID ZIGATE-xxxx

zigate-wifi-ssid-configuration

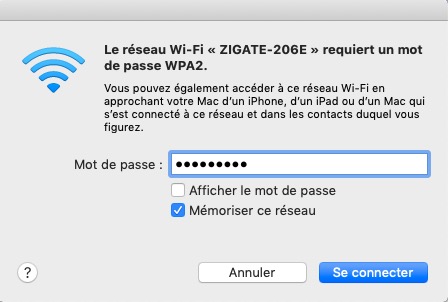

1 Connectez vous à ce nouveau réseau en utilisant la clé wifi admin-xxxx (ou xxxx sont à remplacer par l’ID de votre Zigate, pour moi 206E)

zigate-connexion-wifi-reseau-password-ssid

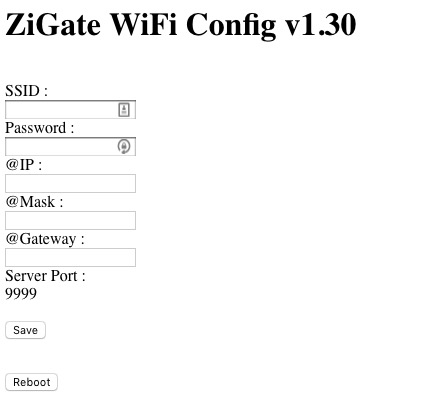

2 Un réseau local dédié ainsi qu’un petit DHCP est mis en place temporairement sur le module wifi. Pour configurer le réseau de cette dernière, ouvrez un navigateur web et connectez-vous sur l’adresse http://192.168.4.1 (adresse temporaire de configuration de la Zigate). Vous obtenez alors la page de configuration suivante. Renseignez les informations de votre connexion Wifi domestique et validez par le bouton save.

zigate-wifi-configuration-web

3 Un message de confirmation vous informe que la configuration est correctement enregistrée dans la Zigate, il est temps de la redémarrer pour terminer cette configuration.

zigate-wifi-configuration-save-ok

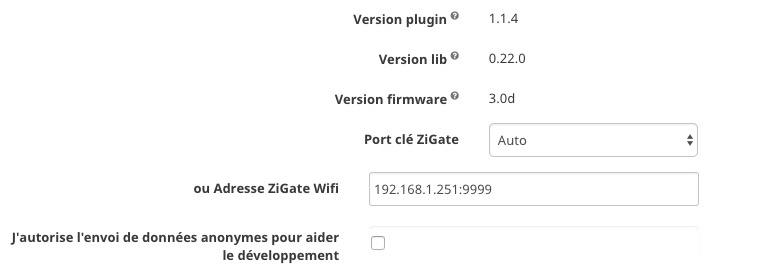

4 A présent, vous pouvez utiliser votre Zigate sur le réseau via plusieurs moyens, dont Jeedom. En effet, le plug-in Jeedom permet choisir entre le mode local USB ou réseau en configurant l’adresse IP de la Zigate sur votre réseau.

zigate-wifi-configuration-jeedom-domotique-box-zigbee

La Zigate en mode debug

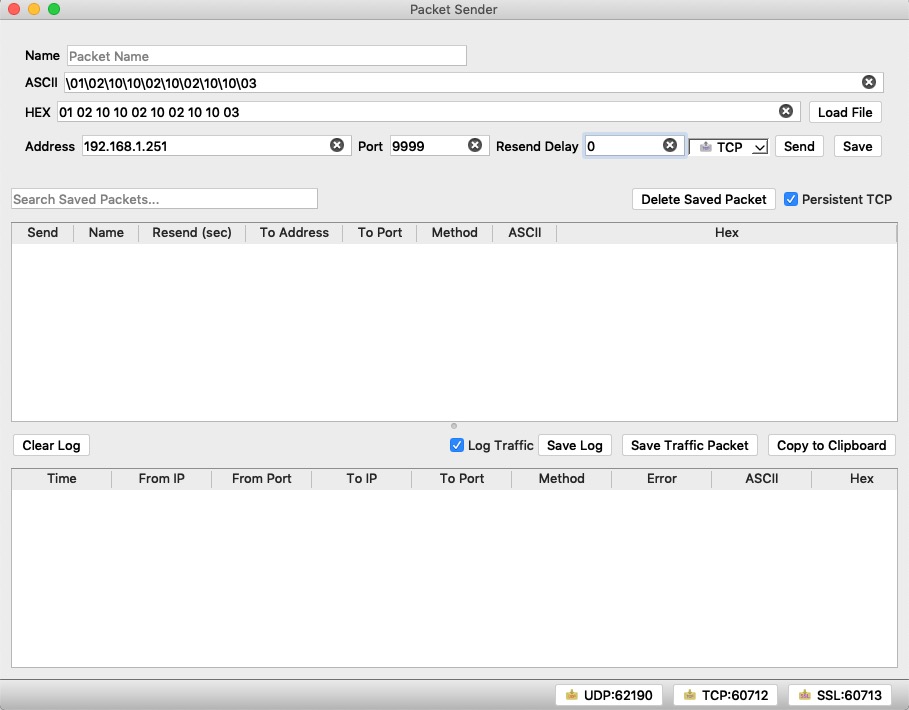

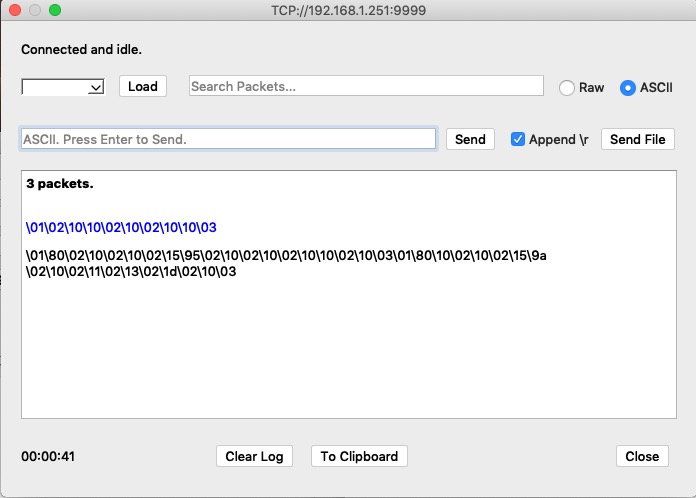

Pour analyser le comportement d’un périphérique ou de la Zigate, des outils sont également disponibles sur le site de Zigate. Vous pourrez par exemple analyser les échanges et autres messages sur le réseau Zigbee. Ces outils sont utilisables aussi bien en local via le port serbe emulé sur USB ou via l’adresse IP de la carte.

zigate-debug-paquet-sender



zigate-paquet-sender-test

La Zigate et les temps de réponse Zigbee

Le Zigbee est un protocole très proche du Z-wave sur plusieurs points, il en va de même pour la rapidité d’exécution des ordres Zigbee. En effet, les temps de réponse sont aussi bons qu’en Z-wave, que la Zigate soit en local ou en réseau, c’est donc des actions quasiment instantanées entre la pression sur un bouton et l’allumage d’une ampoule.

La Zigate, c’est un monde Zigbee qui s’ouvrent à nos box domotiques

Xiaomi, Innr, Philips Hue, Ikea, Osram, Legrand, Orvibo … Tant de produits qui peuvent avec la Zigate devenir nativement pilotés par une box domotique sans passer par une API ! La Zigate représente vraiment une grande avancée sur la maison connectée.

Si les ampoules Philips Hue sont relativement bien gérées par le plug-in Philips Hue de Jeedom ou le script Eedomus, pouvoir les piloter directement améliore encore les temps de réponse ! Enfin, j’ai profité de ce test pour tester quelques produits Xiaomi puisque ces derniers sont à nombreuses reprises cité sur la toile.

Ce sont certes des produits domotiques bien fini et vraiment pas cher, cependant, ils restent selon moi, en deçà des autres périphériques domotiques. J’ai notamment eu l’occasion de comparer le comportement d’un détecteur de mouvement Xiaomi versus un détecteur de mouvement Fibaro. Le Fibaro FGMS-001 est bien plus complet et précis.

Pour autant, le tarif attractif de ces périphériques peut constituer une très bonne base domotique pour démarrer, se faire la main ou bien gérer des parties non sensibles de la maison.

Nous aurons l’occasion de reparler de la Zigate dans d’autres articles du blog puisque cette dernière constitue un point névralgique du système domotique.
