Un relais libre de potentiel Zigbee avec télécommande à moins de 20€ pour contrôler tout ce que vous voulez

alimentation-carte-relais-zigbee-domotique-jeedom-ha

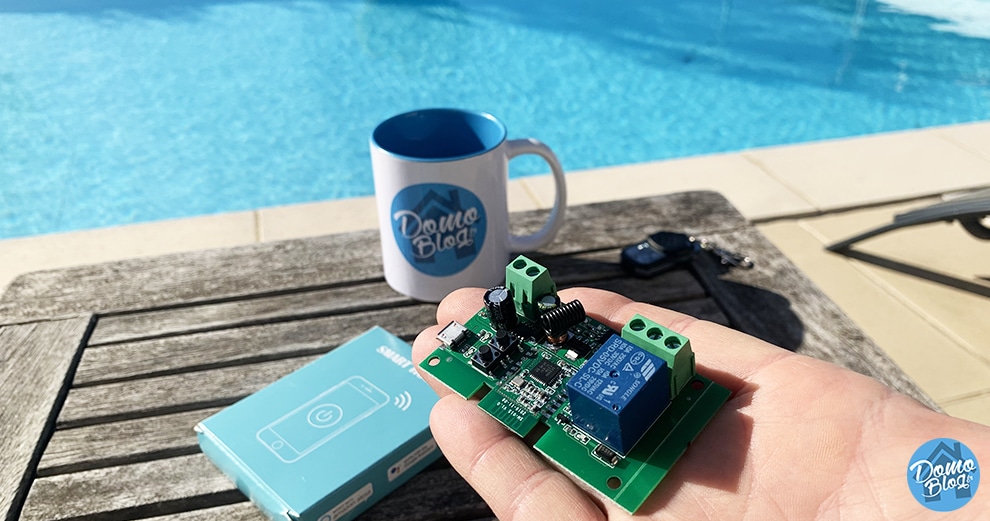

Découvert par hasard sur Amazon, la fiche produit de ce petit relai m’a interpelé. Avec un tarif sous la barre des 20€, j’ai pris le risque de commander l’objet pour voir ce qu’il était possible de faire avec. Que fut ma surprise après seulement quelques minutes de test. Les amis, nous sommes en présence d’un objet qui risque bien de révolutionner la maison connectée tant sur le prix d’acquisition que sur l’éventail de fonctions qui s’offre à nous avec ce module.

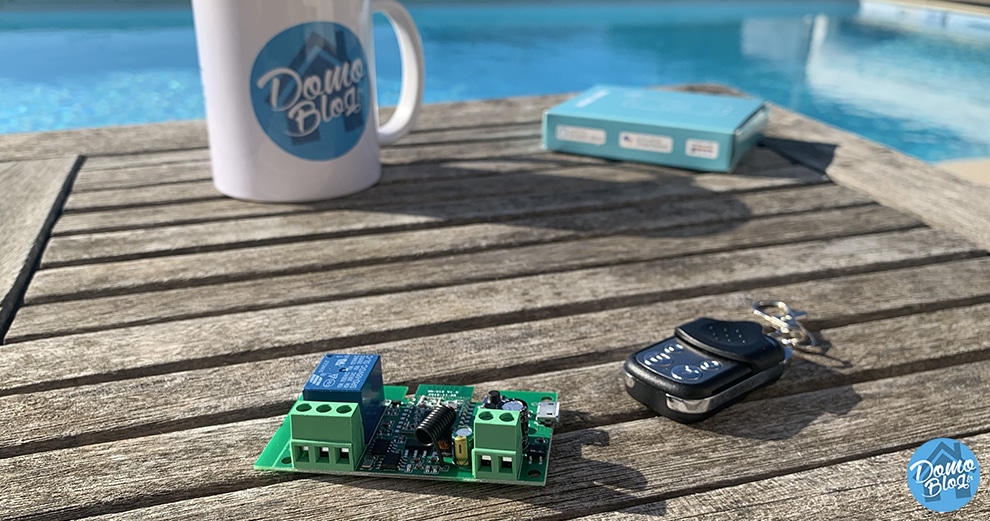

Il s’agit d’une carte module relai libre de potentiel. Ce qui signifie que le relais est capable de piloter un contact sec (portail, porte de garage,…), ou bien une charge en courant alternatif ou continu. Connecté via le protocole Zigbee et donc pilotable depuis un serveur domotique, le relai dispose également d’une télécommande qui permet de piloter ce contact simplement depuis cette télécommande sans devoir passer par le système domotique.

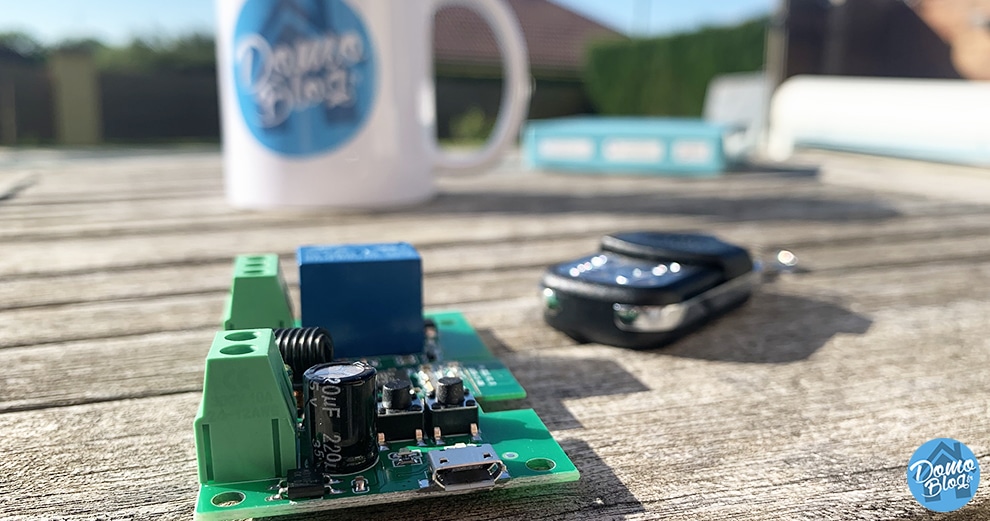

L’alimentation du module se fait en courant continu, sur une tension allant de 7 à 32V depuis le bornier, sinon, un port micro USB permet également de l’alimenter directement à l’aide d’un chargeur de smartphone par exemple.

Le relais supporte une charge en courant alternatif ou continu suivant le besoin. La charge maximale supportée en alternatif est de 220W max à 10A en 230V et de 0 à 30 V en courant continu de 10A max

Du côté des proportions du module, il tient au creux de la main et mesure 72mm par 40mm. En utilisation extérieure, le module pourra donc facilement prendre place dans une petite boîte étanche Plexo.

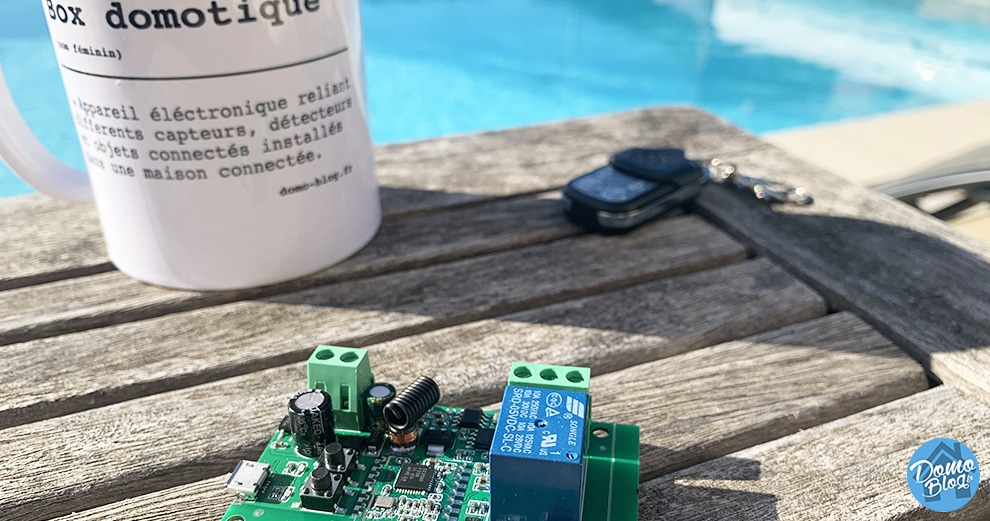

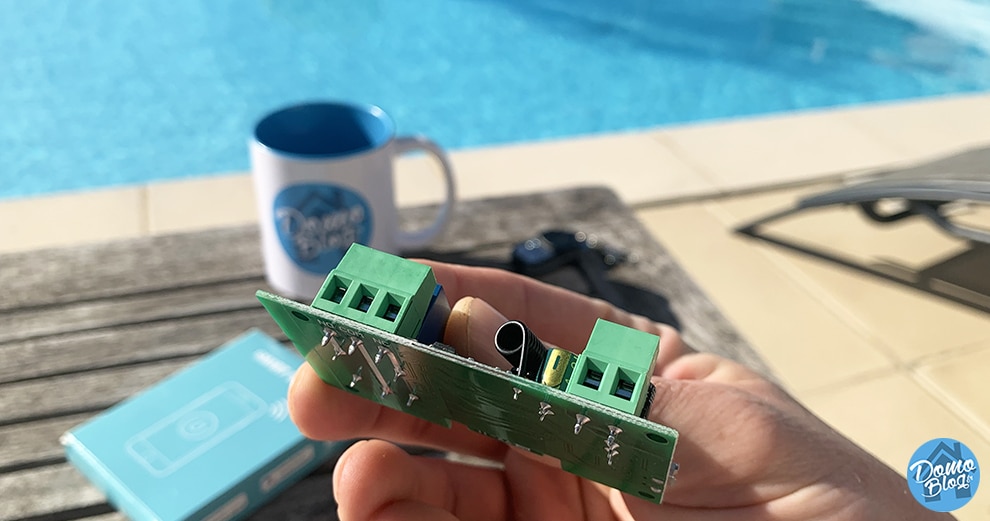

Les deux borniers sont, à gauche le bornier pour raccorder la charge à piloter et à droite le bornier pour raccorder l’alimentation qui permettra le contrôle du module.

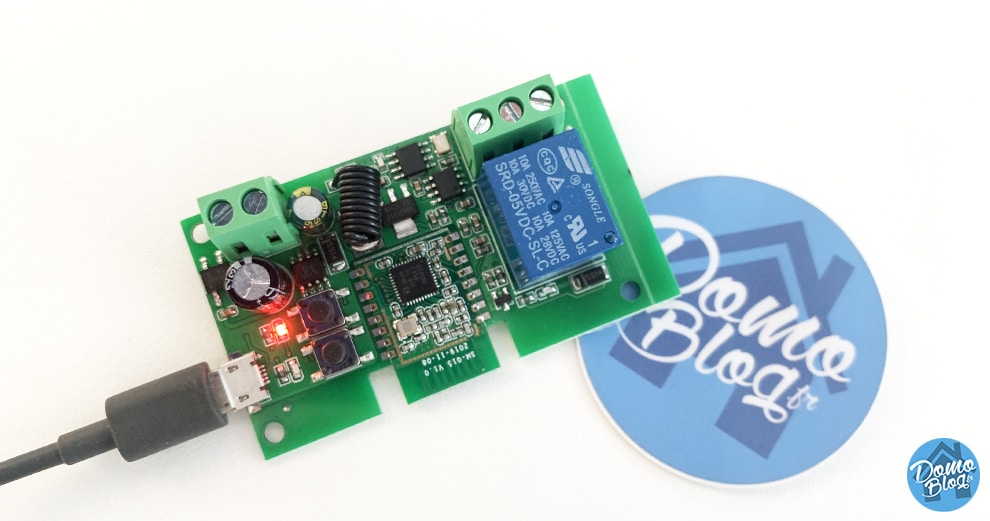

De mon côté, j’ai fait le choix d’une alimentation de management directement depuis un chargeur de mobile classique, 5V 1A. Sinon, tout autre transformateur DC 2 fils entre 7 et 32V sera à raccorder sur le petit bornier de gauche sur la photo ci-dessous.

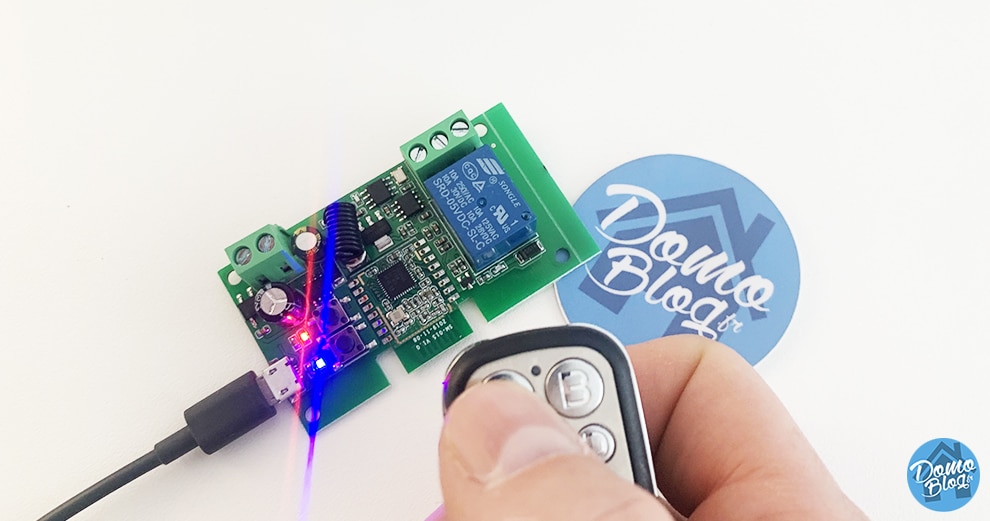

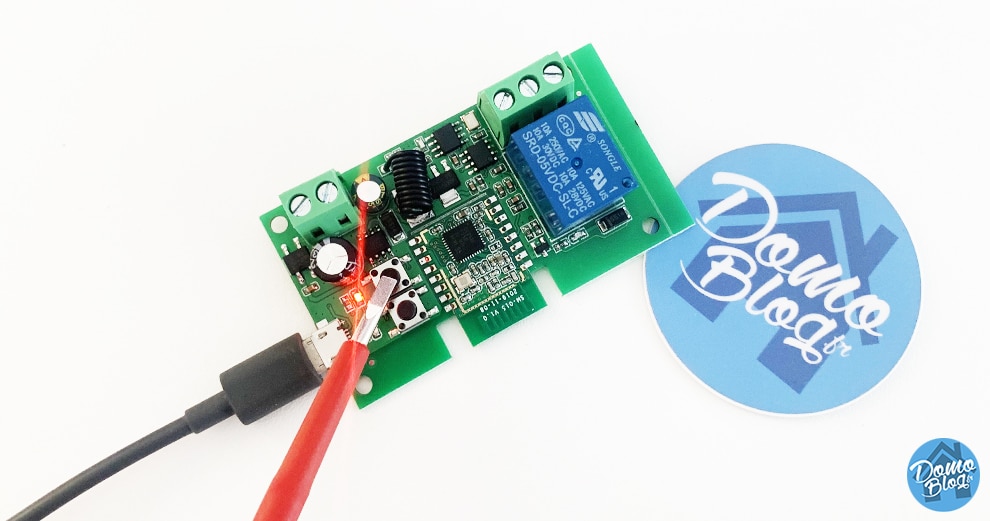

L’association de la télécommande est simple, il suffit de presser bouton d’appairage ci-dessous pendant 15 secondes pour passer le module en mode écoute.

Pressez ensuite le bouton de la télécommande de votre choix et la LED bleue vous confirme que la liaison est établie.

L’association du module relais ZigBee avec un système domotique

Compatible avec l’application mobile EweLink de Sonoff, ce module est également compatible avec les différents dongles Zigbee tels que Deconz Conbee II, Zigate ou encore le dernier dongle Popp. Bien entendu, le dongle CC2531 supporte également cette carte relai qui est donc aussi compatible avec la solution centralisée Zigbee2MQTT. C’est d’ailleurs ce que nous vous proposons afin de disposer de l’état/pilotage à la fois sur le système domotique Jeedom mais aussi Home Assistant.

L’association avec Zigbee2MQTT

  1. Pour ce faire, passez Zigbee2MQTT en mode permintJoin et le module est immédiatement détecté par le système.

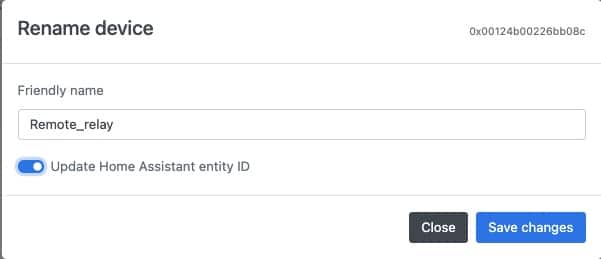

2. Il faudra alors nommer le module pour l’identifier plus simplement et le voir remonter sous Jeedom ou HA.

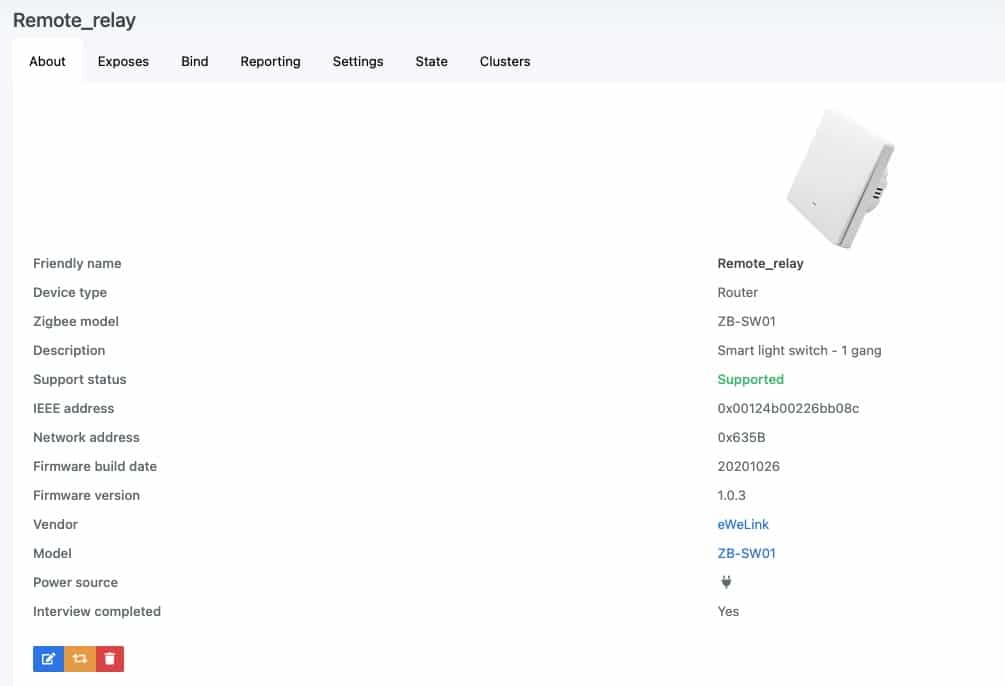

3. Reconnu comme un relais connecté, ce qu’il est, le module est alors prêt à être piloté en Zigbee.

Le pilotage avec la domotique Jeedom

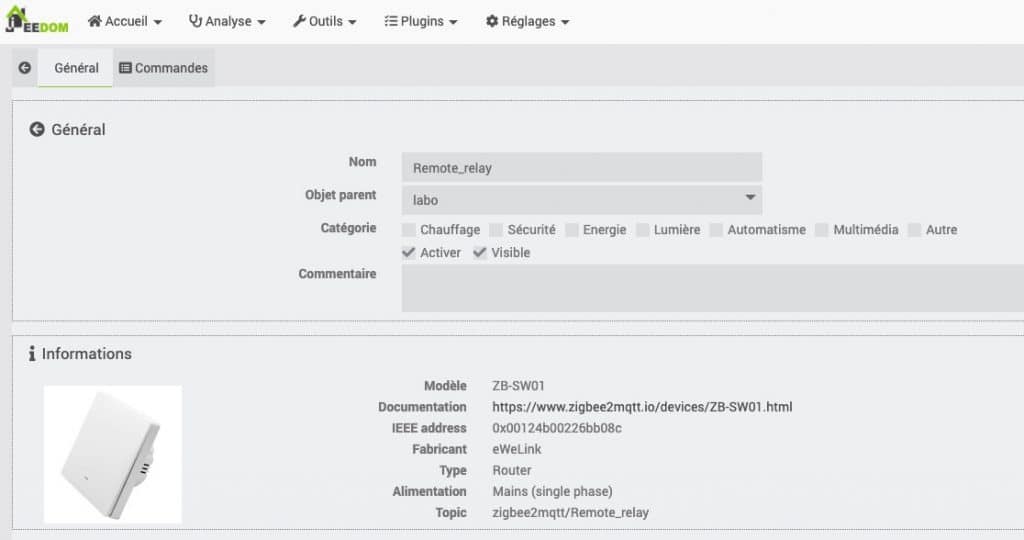

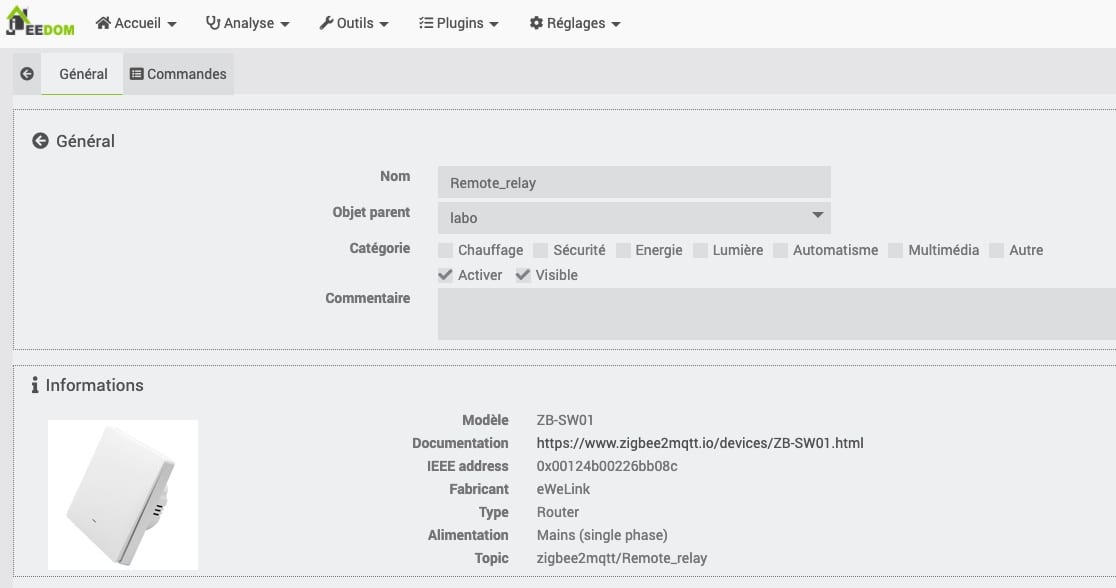

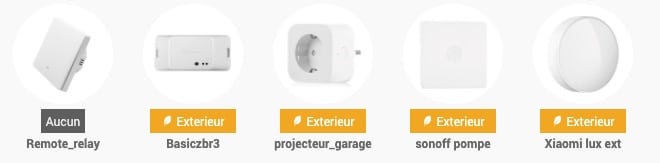

  1. Du côté de Jeedom en passant par l’excellent plugin Zigbee Linker, le module remonte immediatement.

2. Il ne reste plus qu’à lui affecter une pièce pour le piloter simplement depuis Jeedom.

3. Et voilà, le module opérationnel dans la domotique Jeedom. Et si vous ne voulez pas passer par Zigbee2MQTT, vous pouvez aussi piloter ce module depuis Jeedom ou HA à l’aide du dongle Zigbee Combee II de Deconz. Nous avons fait le test et aucun probleme avec la dernière version du firmware Deconz.

Du côté de la domotique Home Assistant

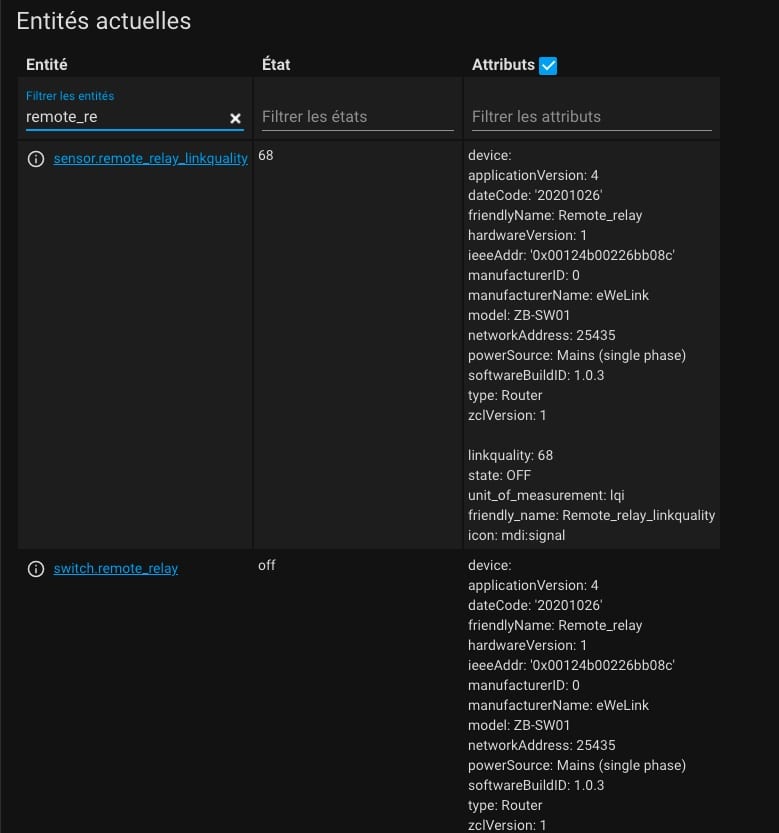

Du côté de Home Assistant, le module remonte immédiatement après l’association avec Zigbee2MQTT, il ne reste donc plus qu’à créer un nouveau périphérique sous l’interface Lovelace pour pouvoir utiliser et piloter le module depuis le système domotique.

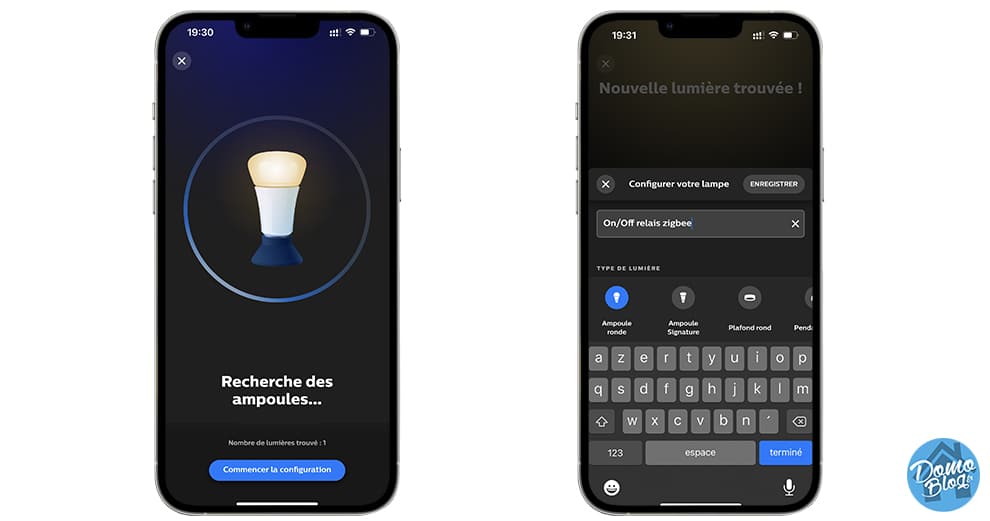

Enfin et merci Fabien d’avoir posé la question en commentaire, puisque après test, ce relais est également compatible avec le pont Philips Hue pour pour être piloter depuis votre application Philips Hue au même titre que vos ampoules de, mais pour 4 fois moins cher !

intégration du module relais sous l’application Philips Hue

Conclusion

Un module tout aussi surprenant qu’intéressant. Capable de piloter à peu près tout puisqu’il s’agit d’un contact libre de potentiel, bien pratique pour le faire depuis un scénario domotique mais également simplement à l’aide de la télécommande. La télécommande qui possède 4 boutons et pourra donc être associée à 4 modules différents pour tout piloter depuis une seule et même télécommande. Il pourra aussi piloter un appareil d’une charge pouvant aller jusqu’à 2200W ou un éclairage le tout là encore depuis un système domotique, un autre actionneur ou un scénario, mais aussi la fameuse télécommande. De mon côté, j’utilise ce module pour piloter les éclairages aux abords de la piscine. Le Zigbee lui permet d’être piloté de manière automatique depuis la box domotique, mais aussi manuellement via la télécommande. Un vrai plus ! Voila bientôt un an que j’utilise ce module, il vient de passer un hiver dans une boite plexo et fonctionne toujours aussi bien ! Et comme il est compatible Philips Hue, il peut aussi être integré dans vos scénarios d’éclairage depuis le pont de connexion Hue.

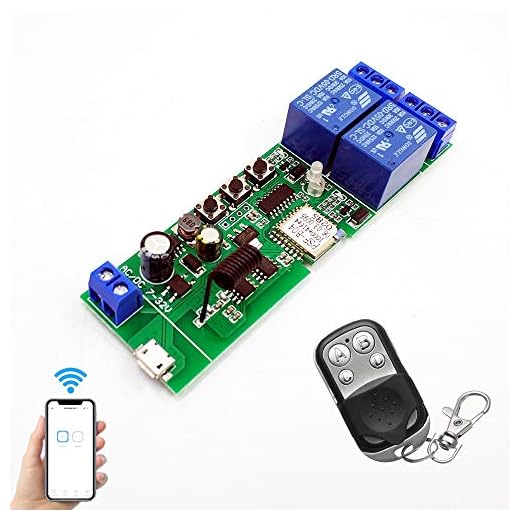

Avec un tarif de 18€ uniquement ce module est une belle découverte, un module vraiment pratique et facile d’adaptation de par ses caractéristiques. Le module est également disponible pour quelques euros de plus en version 2 relais ou 4 relais. Je tenais à vous partager cette belle découverte qui trouvera sans doute place dans votre installation domotique maison.
