Comment connaitre l’état du portail dans la box domotique

etat-portail-exterieur-domotique-guide-simple-zwave

Nous avons déjà vu dans un guide du blog comment connecter une motorisation de portail et la piloter depuis une box domotique. Cela est déjà une belle avancée dans la maison connectée. Mais il manque toutefois un élément important dans ce montage, remonter l’état du portail à la box domotique.

[irp posts=”3034″ name=”Comment domotiser un portail électrique”]

Je vous propose aujourd’hui de découvrir une solution qui reste selon moi la plus fiable et efficace. En effet, quand il est question de remonter l’état du portail dans la box domotique, il y a plusieurs solutions.

  • Un détecteur d’ouverture Xiaomi

Détecteur d'ouverture Xiaomi Aqara Zigbee à <strong>16,19€</strong> chez Gearbest

Détecteur d'ouverture Xiaomi Aqara Zigbee à <strong>14,95€</strong> chez Domadoo

Détecteur d'ouverture Xiaomi Aqara Zigbee à <strong>12,99€</strong> chez Amazon

Ce dernier a l’avantage d’être économique, mais n’est pas fait pour fonctionner dehors. S’il est toutefois possible de l’utiliser à l’extérieur avec un peu de bricolage. Il faut en effet, pour cela démonter le capteur et le remonter en utilisant du silicone pour jointer correctement les différentes rainures et autres interstices.

Toutefois, un autre problème vient ensuite à se poser, la distance. La plupart du temps cette solution fonctionne bien si votre portail est assez proche de la maison. Ce n’est pas mon cas, cette solution a donc échoué chez moi.

  • Un détecteur d’ouverture Zwave Fibaro FGDW-002

Détecteur d'ouverture Fibaro à <strong>49,99€</strong> chez Domadoo

Détecteur d'ouverture Fibaro à <strong>46,13€ </strong>chez Amazon

C’est la solution que j’avais choisie pour ma précédente maison. Le portail était à moins de 10 mètres de la box donc pas de soucis de portée , bien que ce ne soit pas forcément un problème pour le z-wave. De plus, si ce module n’est pas lui non plus fait pour l’extérieur, il a la particularité de disposer d’une entrée auxiliaire qui permet alors de le mettre à l’abri dans la motorisation de portail et utiliser un détecteur d’ouverture filaire fait pour les conditions extérieures.

Cependant, la dernière version de ce module, en z-wave plus est donc avec une meilleure portée, ne dispose plus de son entrée auxiliaire ! Je me suis moi-même fait avoir, donc mauvaise idée les amis !

  • Un module universel Fibaro ou Smart Implant

Fibaro Universel à <strong>44,99€</strong> chez Domadoo

Fibaro Universel à <strong>42,46€ </strong>chez Amazon

C’est pour moi la meilleure solution. Le module ne sera pas exposé aux intempéries puisqu’il déléguera la tâche de détection à un détecteur d’ouverture filaire qui supporte les conditions extérieures.

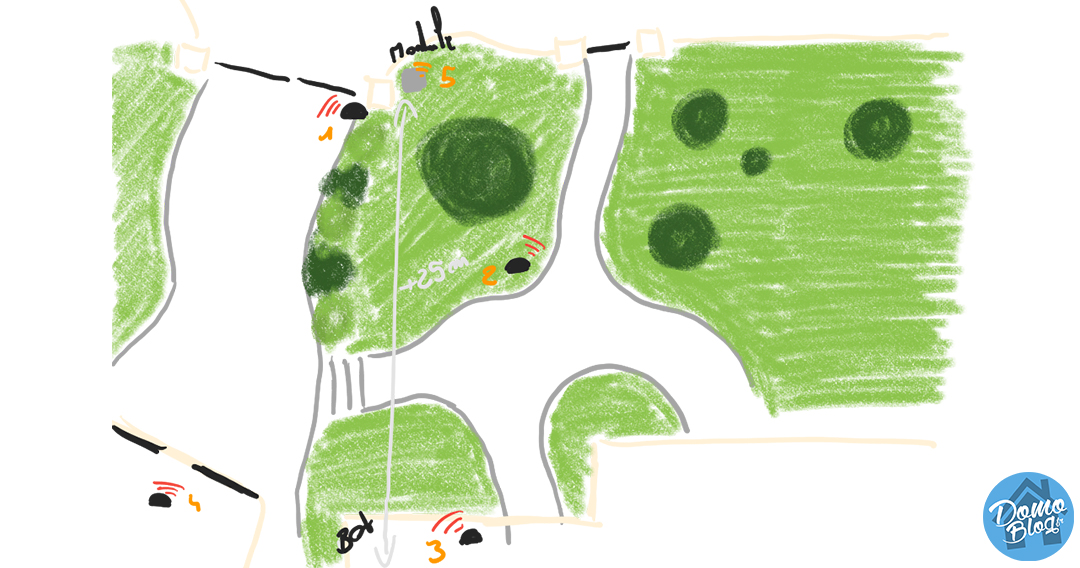

C’est donc cette solution que j’ai choisie pour mon installation et c’est aussi celle que je vous conseille d’adopter. C’est une solution qui est très fiable. Pas de pile à gérer puisque le module sera alimenté directement par le secteur. Enfin le z-wave permet au module de communiquer avec la box même hors de portée. Puisqu’il pourra passer par un autre module pour communiquer, le module du portail par exemple, ou un autre module qui serait entre la box domotique et le fgbs-001. Pour mon cas, il y a le module relais Fibaro des portes de garage, mais aussi le module qui pilote mon éclairage extérieur ou encore celui qui gère ma sonnette.

plan-zwave-module-fibaro-fgbs001

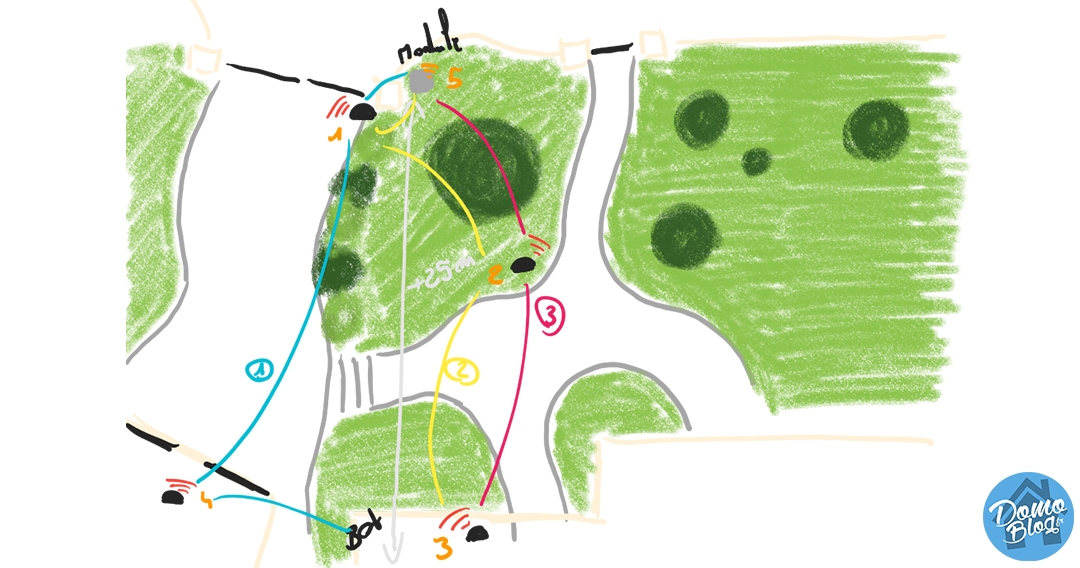

Il y a donc plusieurs autres modules alimentés entre mon nouveau périphérique et ma box domotique donc pas de soucis du côté de la communication. C’est donc au moins 3 routes possibles et même d’autres pour arriver à échanger avec la box domotique. Je disposerai alors toujours de l’information sur l’état du portail. Voilà qui sécurise le côté fiabilité du dispositif.

chemin-zwave-module-portail-fibaro-etat

La liste des composants nécessaires

Afin de réaliser le montage de ce guide, il convient de se procurer quelques éléments. Bien entendu, en premier lieu, il faudra un module universel Fibaro FGBS-001. Cela va de soi. Ce module n’est malheureusement plus disponible ou difficilement. Il a été remplacé par le Smart implant dans la gamme Fibaro. Il s’agit d’une évolution du module universel, donc ce guide est également compatible avec ce dernier. De mon côté j’avais un module universel en stock.

Il faudra également une alimentation pour ce dernier. Pour cela, j’ai fait le choix d’une alimentation étanche donc parfaitement adaptée pour fonctionner en extérieur. C’est une précaution d’usage, bien que cette dernière ne sera pas directement exposée aux éclaboussures, c’est tout de même de rigueur étant donné qu’elle fonctionnera dans un milieu où les conditions pourront être extrêmes.

Pour ce qui est du détecteur d’ouverture, j’ai fait le choix de ce détecteur chez Domadoo. Disposant d’un connecteur, il permet d’y raccorder la longueur de fil qu’il convient pour aller jusqu’au module Fibaro. Coté IP il est IP43 mais il est toujours possible d’ajouter un brin de silicone pour augmenter l’isolation. Dernier point, il est sous la barre des 10€.

Pour les accessoires nécessaires au montage, il faudra aussi quelques wago, une boite plexo du câble, pou ce dernier point, j’ai utilisé du câble réseau. Ce type de câble est parfaitement adapté et à la particularité de disposer de 8 brins…

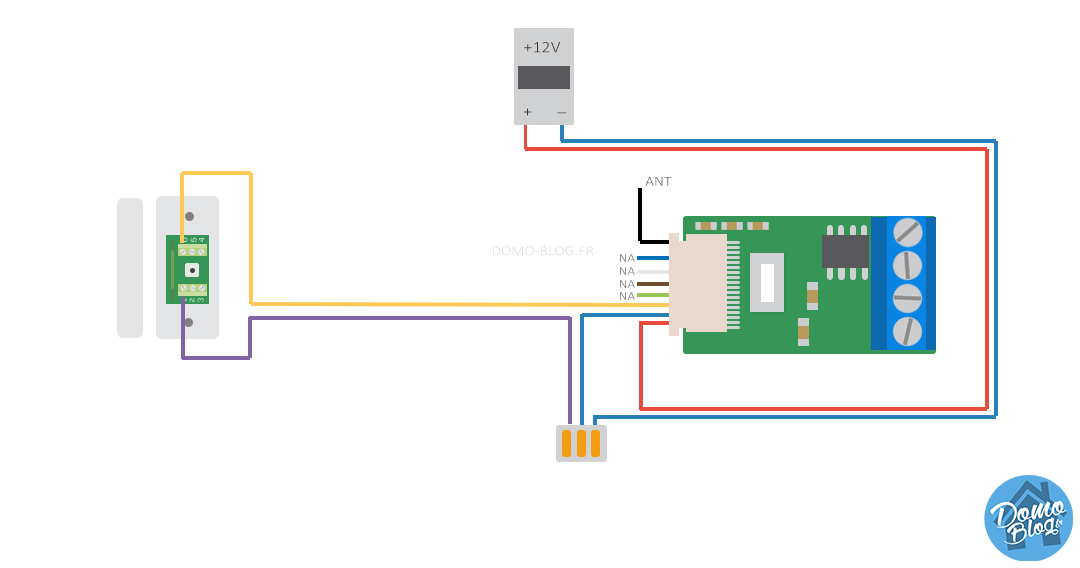

Le schéma de câblage

fibaro-fgbs-001-universel-portail-domotique

L’alimentation en détail

Notre module universel Fibaro sera dehors, si ce dernier n’a pas de problème particulier pour cet usage puisqu’il est protégé par une pellicule isolante et sera au sec dans une boîte plexo. Pour ce qui est de l’alimentation en revanche, il convient de s’attarder quelques minutes dans le choix de cette dernière. L’alimentation n’est pas à négliger dans un tel projet. Si dans un projet intérieur avec le FGBS-001, n’importe quelle alimentation en bloc secteur trouvée dans un tiroir de la maison fait l’affaire. Pour un projet extérieur il en est tout autre.

Dernière mise à jour du tarif le  2024-12-12 at 10:51

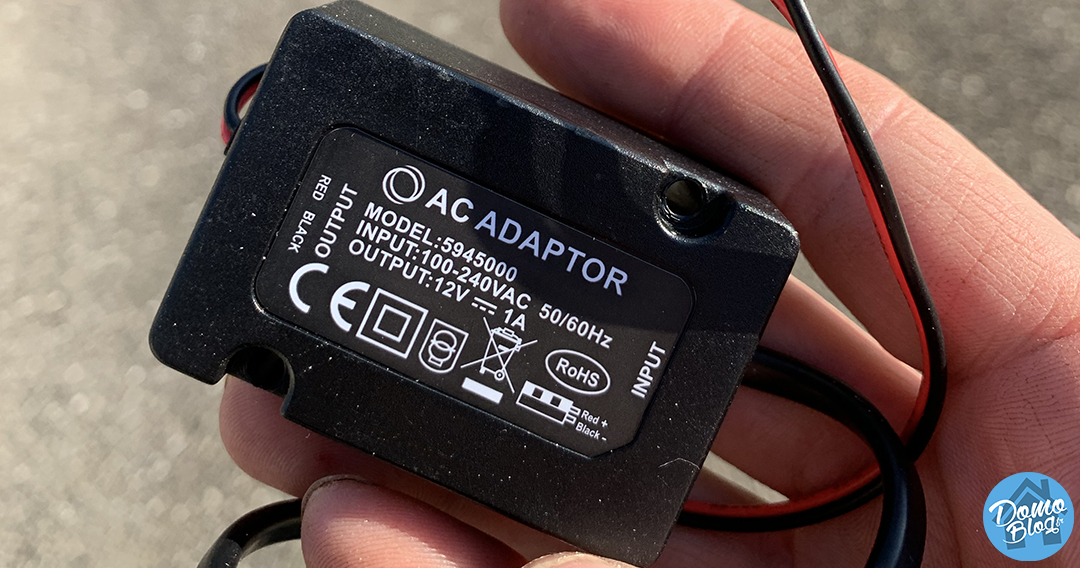

J’ai donc choisi une alimentation 12V, 1A complètement moulée, spécialement faite pour l’extérieur. Parfaite pour notre projet.

alimentation-12v-etanche-exterieur

Le montage du détecteur d’ouverture

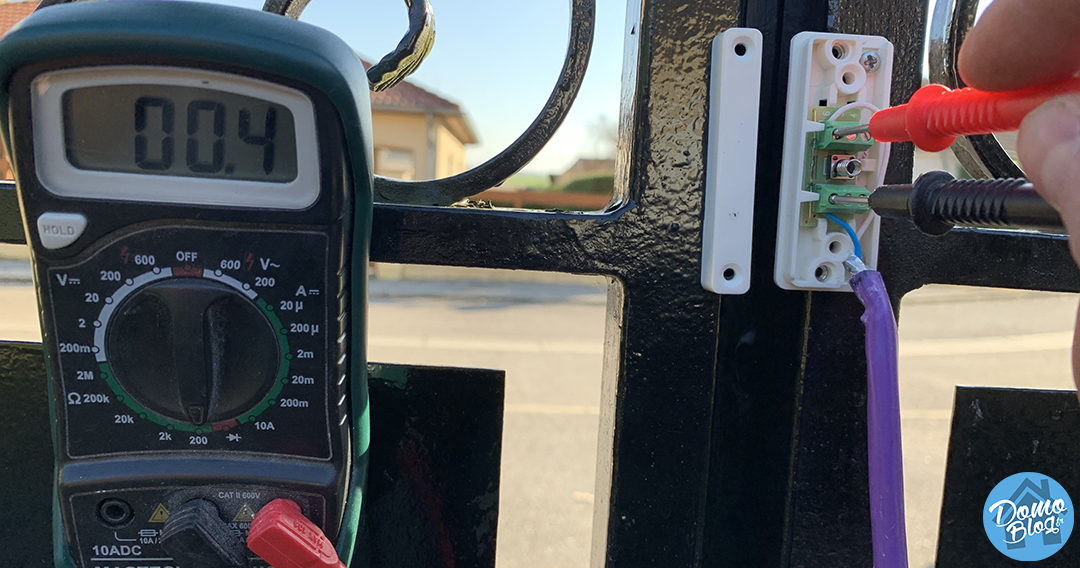

Comme sur le schéma plus haut, le détecteur se câble entre les bornes 1 et 6. Vous pouvez tester la bonne installation de la seconde partie, notamment pour définir la distance entre les deux parties en plaçant un multimètre sur la fonction “diode”. Si la valeur qui est à 1 par défaut passe à 0,xxx la continuité est bonne.

test-detecteur-ouverture-filaire

Le câblage et le stockage du module

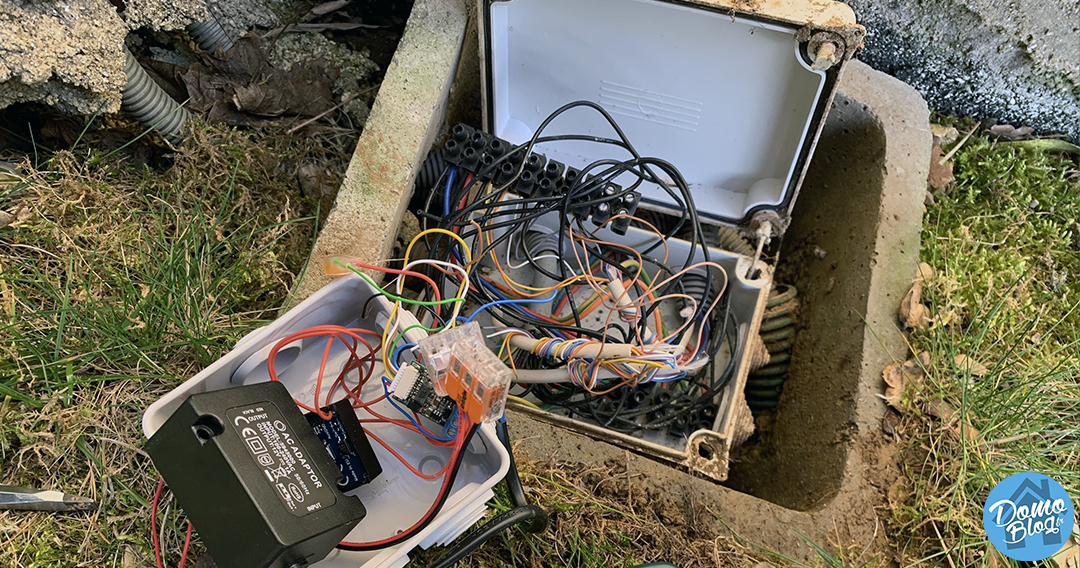

De mon côté je dispose d’un regard béton enterré près de mon portail qui dispose déjà d’une boîte plexo pour d’autres fonctions. Cette boîte étant déjà bien encombrée, j’ai utilisé une boîte propre au montage du jour qui ira se loger dans le regard.

boite-plexo-fibaro-alimentation-exterieur

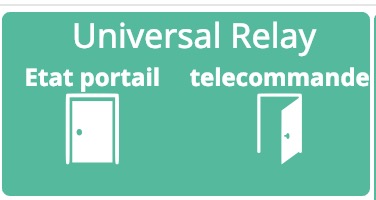

Une fois fait, vous disposez de l’état de votre portail dans votre box domotique Jeedom. Si je vous explique ici le montage sur Jeedom, sachez qu’il fonctionnera pareil sous Eedomus ou les autres box domotiques puisque le module universel Fibaro, disponible sur le marché depuis longtemps maintenant est supporté par de nombreux systèmes domotiques.

module-universel-fibaro-fgbs-001

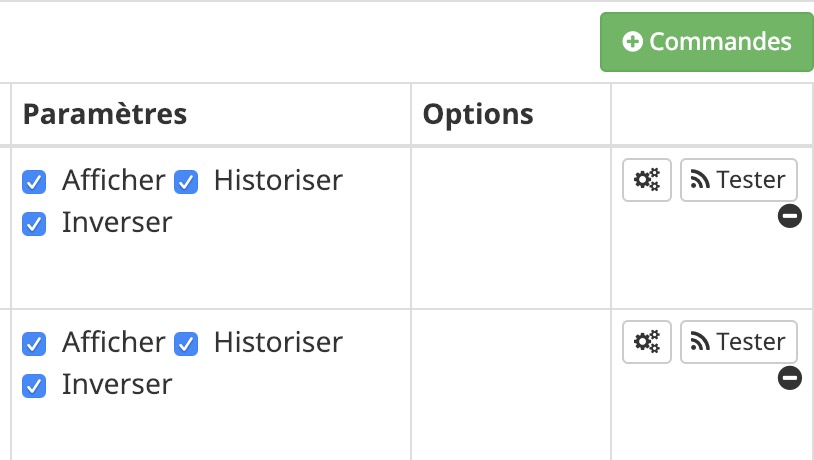

Il peut arriver une fois intégré dans Jeedom que l’état du capteur soit inversé (ouvert pour fermé et inversement), Aucun problème, tout est prévu dans Jeedom, si vous rencontrez ce problème, éditez le module et ses commandes et cochez simplement “Inverser” sur la commande. L’état du portail sera alors en phase avec l’état de l’ouvrant.

commande-valeur-jeedom-fgbs-001-fibaro

Vous voyez un autre état “télécommande” dans le screen ci-dessus, nous aurons l’occasion d’en reparler dans un prochain guide autour de ce même module universel Fibaro. Car oui, le module dispose de deux entrées, il peut donc en plus servir pour d’autres usages. Il dispose même d’un bus 1Wire, il est donc aussi tout à fait imaginable d’y connecter une à plusieurs sondes de températures ! C’est décidément un tout petit module qui a pourtant de grandes possibilités.

Voilà donc une nouvelle idée de réalisation à mettre en oeuvre chez vous les amis, car quand vous disposez de l’état du portail dans le système domotique c’est fou le nombre de scénarios qu’il est possible d’y associer.

  • Notification sur oubli de fermeture
  • Tempo et fermeture automatique
  • Déclenchement de l’éclairage extérieur sur ouverture
  • Déclenchement de l’ouverture du garage sur ouverture
  • Désactivation de l’alarme de la maison
