Domotique Budget : Fabriquer quatre bornes de jardin connectées pour le prix d’une

domotique-budget-borne-jardin-lumière-diy

Nouvel épisode de la série domotique budget. Aujourd’hui ca sent bon le printemps au domo-lab, il fait beau, il fait bon… Nous ne sommes qu’en février, mais dehors c’est un temps digne d’avril qui domine. De quoi donner envie de sortir et étendre un peu plus la domotique à l’extérieur.

J’ai donc profité d’une semaine de congés à la maison pour faire quelques petits travaux connectés d’extérieur. Pour ce premier hiver dans notre nouvelle maison, nous nous sommes aperçus qu’un manque cruel de lumière extérieure était présent quand nous rentrions de nuit et qu’il fallait faire les quelques mètres qui séparent le garage de la maison.

Si j’ai déjà déployé quelques appliques dotées d’ampoules Philips Hue sur les murs de la maison, il manque toujours quelques points lumineux pour baliser le chemin. Si la météo n’était pas aussi clémente ces dernières semaines, j’ai passé de longues heures a chercher des bornes lumineuses de jardin pour répondre à mon besoin.

Fort est de constater que les fabricants n’y vont pas avec le dos de la cuillère côté tarif… Cela reste un boitier plus ou moins étanche qui dispose d’une douille, d’un diffuseur et d’un bout de câble. Bien souvent le tarif avoisine les 100€ si ce n’est plus….

Dernière mise à jour du tarif le  2019-11-15 at 18:13

Étant adepte du « pas comme tout le monde » et du « fait maison » mais aussi du « pas cher » et ne trouvant pas mon bonheur dans ce qui se fait dans le commerce. Car si certains éclairages sont effectivement très beaux, à plus de 100€, sachant que pour mon projet, il m’en faut quatre, le budget explose.

Voilà donc une parfaite occasion pour mettre un peu de créativité et de DiY au profit d’un nouveau projet Domotique Budget !

La liste de course pour realiser les bornes lumineuses

Pour ce projet, je vais utiliser des appliques Philips Outdoor. Des appliques de qualité donc et faites pour l’extérieur. Aucun souci avec les conditions climatiques.

Philips 16917/93/16 ecomoods outdoor ESL-Applique murale extérieure anthracite
  • Description du produit: Philips Applique murale 16917/93/16, Ecomoods

Dernière mise à jour du tarif le  2019-11-15 at 18:23

Du côté du bois, il suffit d’une planche de coffrage à 3€ et d’un poteau d’extérieur de 7x7cm à 4€, soit moins de 10€ de fourniture.

pour le petit matériel, il faut un peu de câble électrique, quelques wago, une boite plexo et quelques attaches câble

Dernière mise à jour du tarif le  2019-11-15 at 18:23

Les dimentions de notre borne lumineuse exterieure

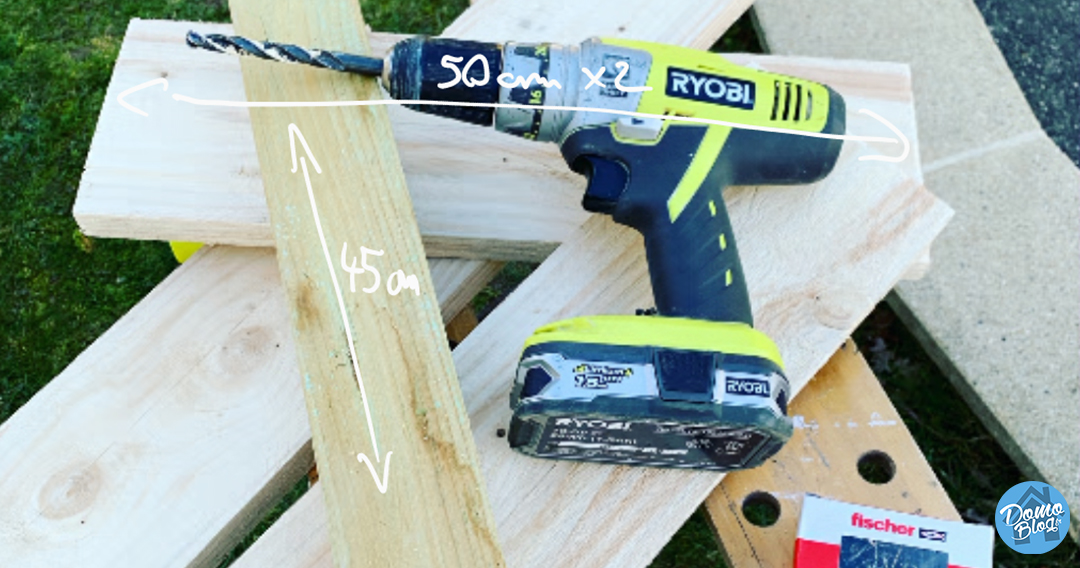

Sur ce point, j’ai choisi une hauteur de 50 centimètres pour mes bornes. Rien n’empêche de faire plus haut, mais les proportions restent très bonnes avec 50cm. Donc si vous désirez reproduire les mêmes bornes que moi, coupez les planches à 50cm et le poteau à 45cm.

materieel-planches-decoupes-projet-domotique

L’assemblage des éléments

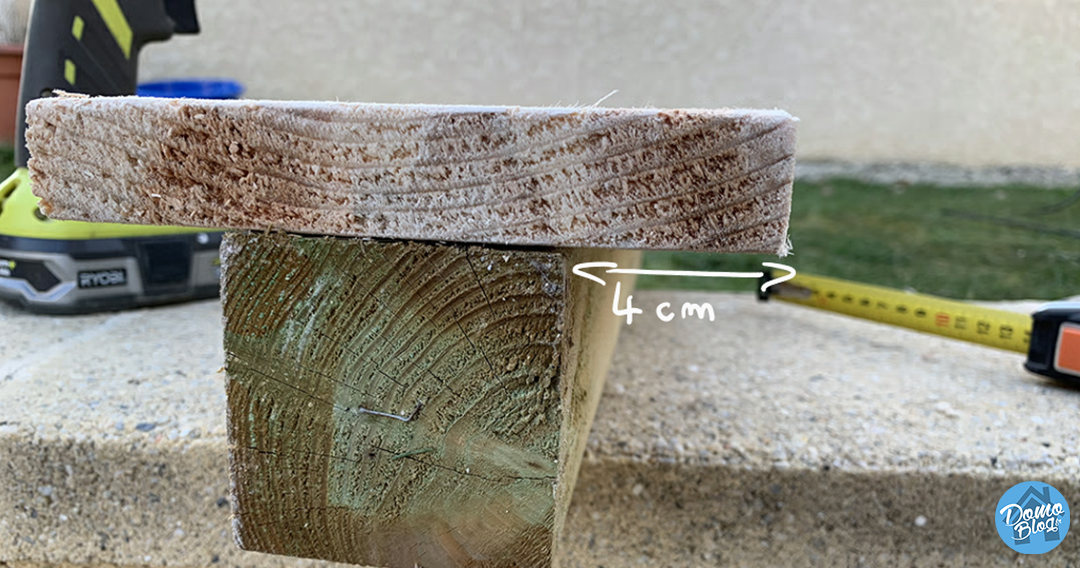

Afin de garantir un rendu parfait, il convient de laisser 4cm de chaque côté du poteau pour l’assembler.

fixation-planche-bois-projet-domotique-balise-jardin

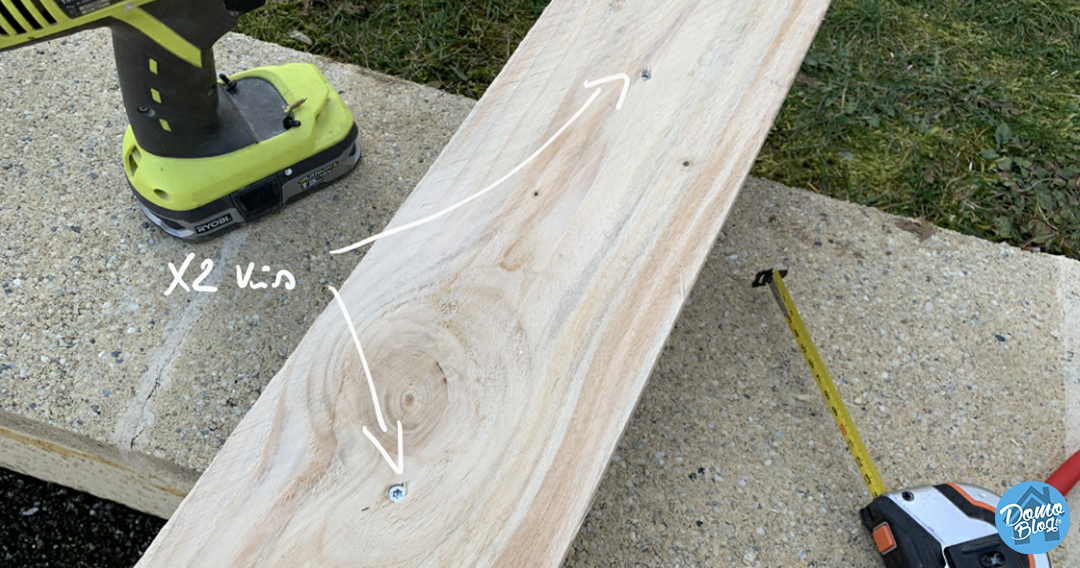

Fixer l’ensemble à l’aide de deux vis comme ci-dessous.

fixation-vis-projet-domotique-exterieur

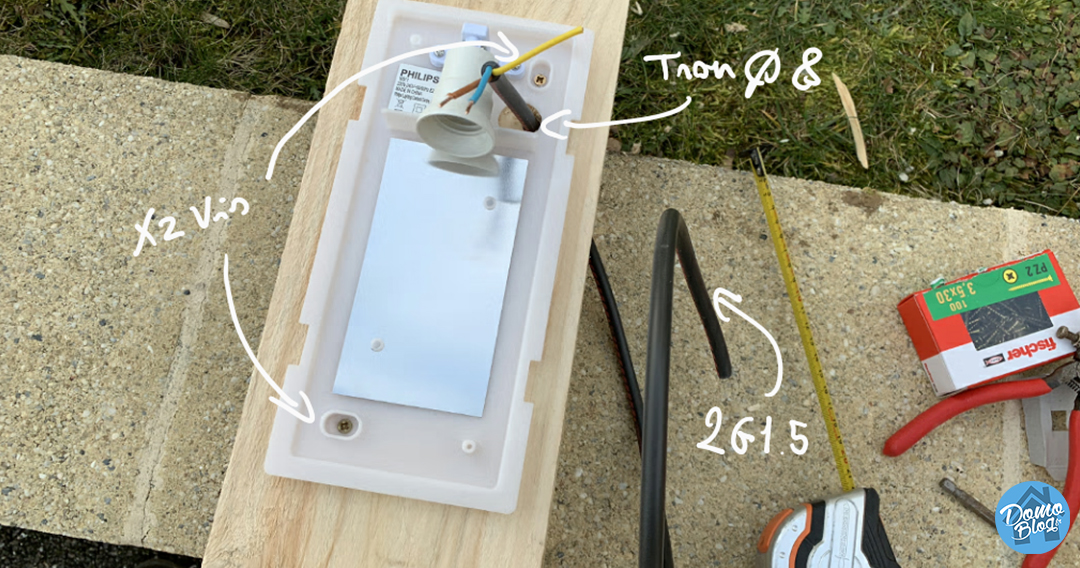

Il est ensuite question de fixer la platine de la lampe. Cela se fait avec deux vis. Prenez soin de percer un trou à l’aide d’un foret de 8 afin de passer le câble électrique. Si vous avez correctement centré le poteau et la platine, le trou tombe pile à raz du poteau ! Passez-y donc une longueur d’environ 40 cm de câble RO2V 2G1,5.

borne-exterieur-domotoque-diy-guide

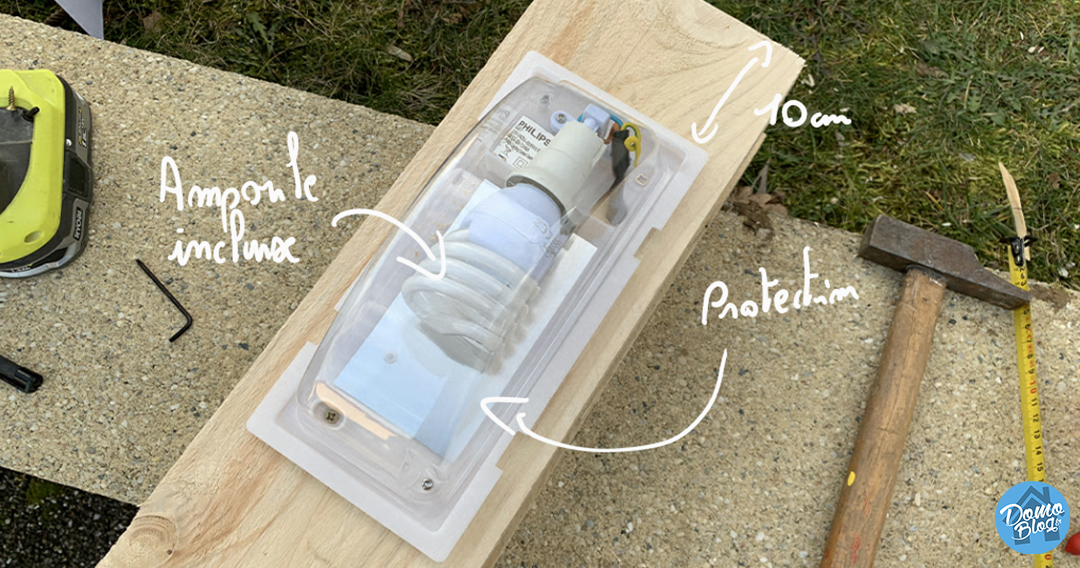

J’oubliais, la platine de l’applique doit être positionnée à 10cm du haut de la planche. Notez qu’une ampoule Philips basse consommation est également livrée avec l’applique. Enfin, fixez la protection plastique qui veillera à garantir une bonne protection contre les projections d’eau.

plan-montage-lampre-applique-philips-outdoor

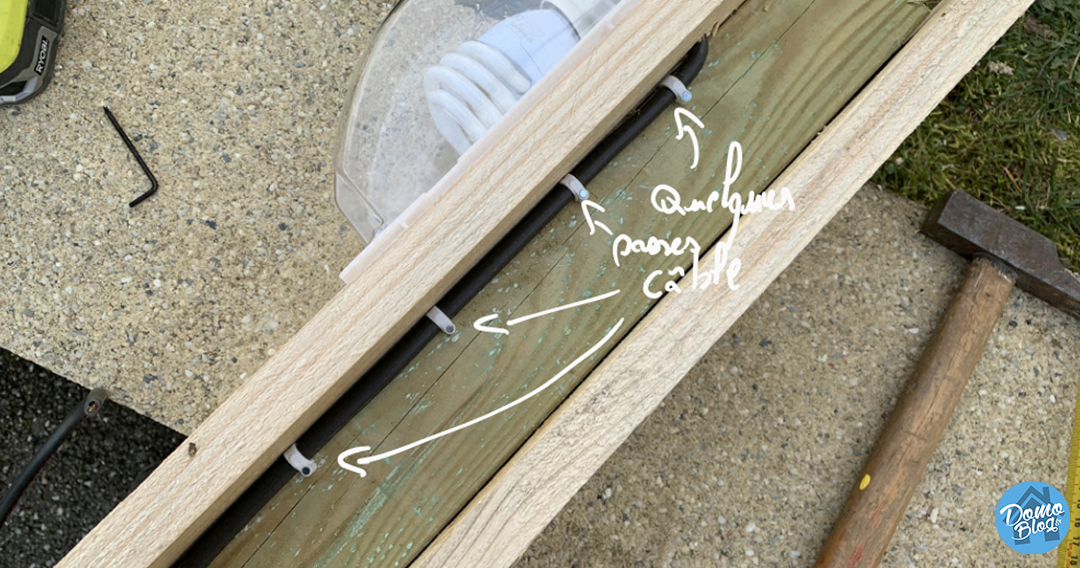

Pour finir, disposez quelques fixations pour maintenir le câble le long de la planche à l’intérieur de la borne.

fixation-cable-borne-lumineuse-exterieure

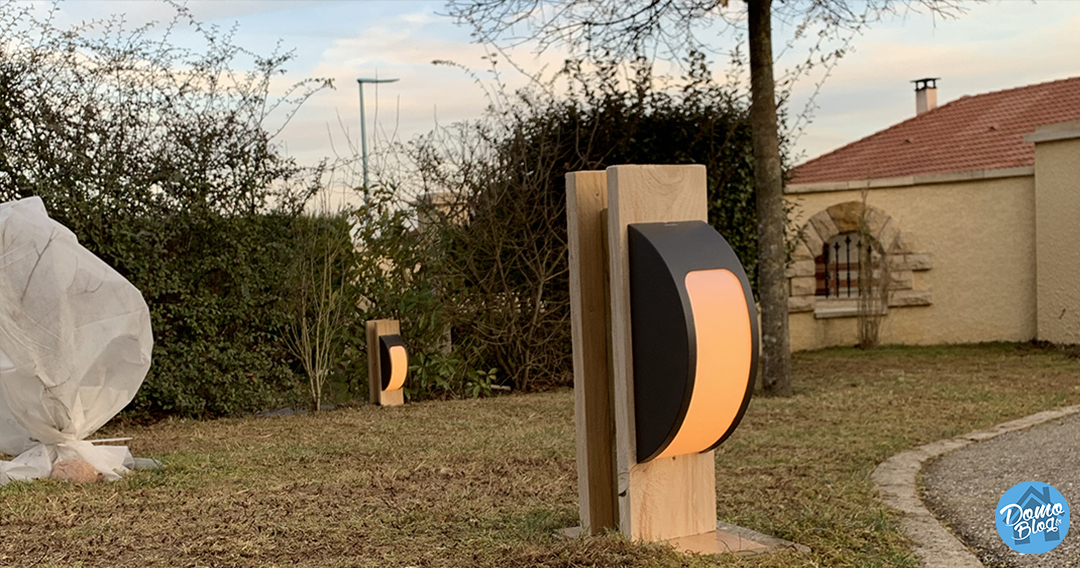

Placez enfin la partie extérieure de la lampe Philips et le tour est joué, voici le résultat final, une balise de jardin déco et unique qui embellira votre extérieur, mais aussi et surtout, balisera votre chemin la nuit.

borne-lumineuse-exterieur-domotique-domolab-domoblog-diy-comment-faire

La partie domotique de nos balises de Jardin

Solution 1 : Le micro module relais Z-wave

Pour ce point, plusieurs solutions d’offrent à vous. Étant donné que les appliques sont déjà dotées d’une ampoule et que le projet est de réaliser un éclairage économique, la première solution est de piloter cet éclairage à l’aide d’un micro relais connecté Fibaro. Le Module Dimmer fait parfaitement l’affaire et vous permettra de varier l’intensité. Sinon, le module double relais et également parfait pour cela. Vous disposerez d’un second relais qui pourra piloter un autre équipement, pourquoi pas une prise plexo intégrée à la borne qui pourrait être actionnée indépendamment ! pratique pour les déco de Noël par exemple, ou simplement pour disposer d’un point électrique dans le jardin pour le coupe bordure le taille haie ou autre…

Solution 2 : l’environnement Philips Hue

Étant donné que les appliques sont équipées de douilles B27, il est possible d’y visser une ampoule Philips Hue Blanche, Ambiance ou encore Color. Avec cette dernière option, vous pourrez donner vie a votre jardin avec une ambiance coloré cet été.

À vous de décider votre solution de connexion.

N’hésitez pas à consulter nos autres articles de la serie domotique budget

Lire
Domotique budget : Une alarme domotique et évolutive pour moins de 250€
Lire
Domotique Budget : Domotiser les interrupteurs existants de la maison sans avoir à les remplacer
