Raspberry pi: Liste du matériel pour créer une box domotique DIY Jeedom ou Home Assistant

domotique-diy-box-jeedom-raspberrypi-commet-faire-guide-complet

Saviez-vous qu’avec un simple Raspberry Pi vous pouvez réaliser une box domotique performante et polyvalente? Eh oui, la domotique devient accessible et quel plaisir d’en maîtriser tous les aspects en partant de 0 jusqu’à disposer d’un système domotique complet qui pilote la maison.

Vous vous demandez comment faire? Vous êtes prêts à vous lancer dans cette belle aventure qu’est la domotique? Vous êtes tombé au bon endroit! Ici vous trouverez tout ce qu’il vous faut pour vous épanouir en domotique et devenir le maître de votre maison connectée. Vous pourrez ainsi contrôler votre consommation d’énergie, surveiller votre domicile en votre absence, augmenter votre confort et réaliser de belles économies…

Navigation dans le guide

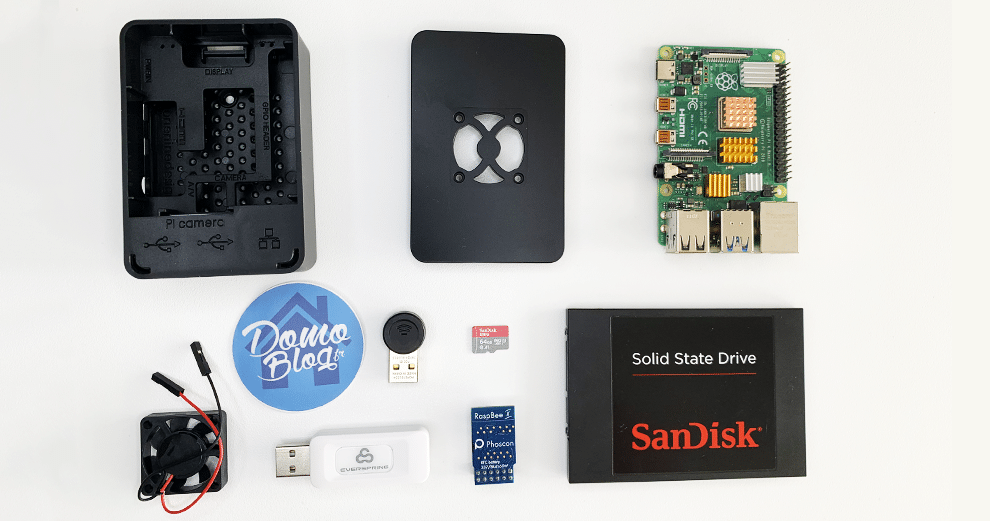

Box domotique Raspberry Pi DIY Jeedom : La liste du matériel

Le Raspberry Pi

Le coeur de l’installation, l’élément indispensable, le support du système domotique, j’ai nommé le Raspberry Pi. Je ne présente plus ce mini-ordinateur au coeur de nombreux projets sur le blog, c’est un diamant brut pour nous autres passionné de nouvelle technologie et de domotique. Façonnez-le à votre goût avec la réalisation de vos projets, pour ce qui nous concerne, ce sera une box domotique. Je vous oriente volontairement vers le Raspberry Pi 3 dans sa dernière version. Bien entendu, vous pouvez vous orienter vers un Raspberry Pi 4 toutefois ce dernier et un peu plus cher mais aussi plus puissant.

98,50€
140,89€
En stock
23 neufs à 89,99€
1 d'occasion à partir de 89,90€
dernière maj 13 avril 2024 11 h 14 min
72,90€
75,90€
En stock
21 neufs à 67,95€
4 d'occasion à partir de 69,90€
dernière maj 13 avril 2024 11 h 14 min
50,79€
54,15€
En stock
6 neufs à 50,79€
3 d'occasion à partir de 47,90€
dernière maj 13 avril 2024 11 h 14 min
66,99€
En stock
2 neufs à 66,99€
dernière maj 13 avril 2024 11 h 14 min
Last updated on 13 avril 2024 11 h 14 min

La carte SD

Ce Raspberry aura besoin d’un support de stockage pour héberger votre domotique et l’historique de tous vos capteurs. Pour cela, il faut passer par une carte micro SD. Avec une carte SD d’une capacité de 32Go à moins de 15€, voila un espace de stockage largement suffisant dans un budget très correct. Attention toutefois à être vigilant avec les cartes SD qui sont données pour un nombre de cycles limité et donc une durée de vie réduite. Qui plus est assez sensible, la carte SD est bien souvent sujette à la corruption de donnée.

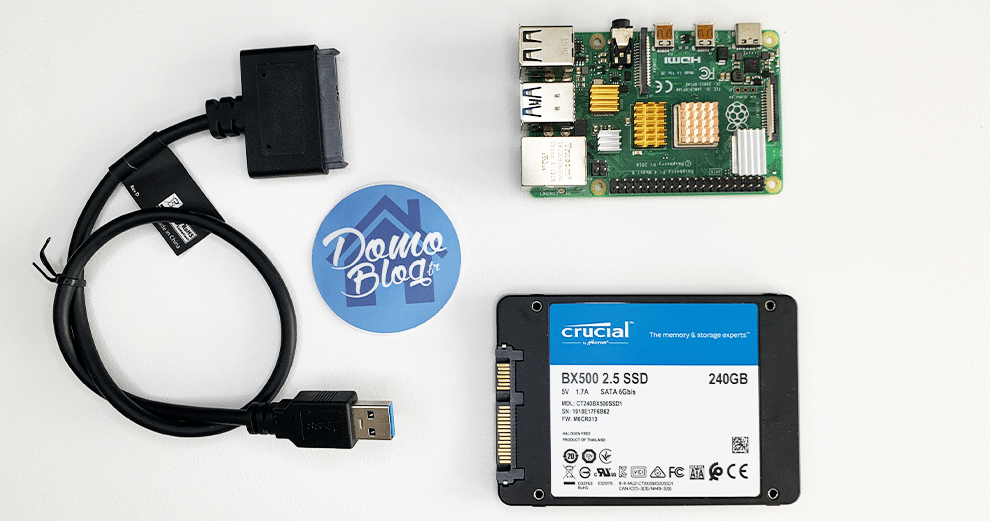

Le disque SSD Et le démarrage depuis ce dernier

La SD c’est un bon moyen pour faire un POC de votre projet domotique (Proof Of Concept). Mais une fois cette phase de test validée, je vous conseille vivement d’utiliser un disque dur mécanique ou mieux encore : SSD. Vous pouvez en effet démarrer avec une carte micro SD, mais envisagez rapidement le passage au disque dur afin de vous affranchir de ce risque de corruption et accroître la fiabilité de votre box domotique. Si vous faites le choix du Raspberry Pi 4, ce dernier dispose de ports USB3, par conséquent, vous obtiendrez des performances inégalées pour votre serveur domotique. Rapidité d’execution, protection et endurance, le disque SSD est le meilleur choix à faire.

boot-usb-ssd-hdd-raspberry-pi4-guide

Comment configurer le boot USB sur Raspberry Pi 4: Méthode simple et officielle

Démarer le système du Raspberry Pi 4 sur un disque SSD manquait cruellement depuis la sortie du Rpi4. En mai 2020, la fondation Raspberry annonçait la publication d’une version bêta du firmware de son célèbre nano-ordinateur dans sa dernière déclinaison,…

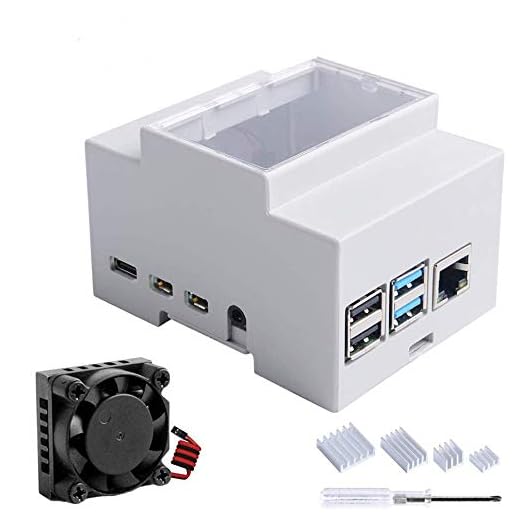

Un boitier pour le Raspberry Pi

À présent, il est nécessaire de mettre tout ça dans un boîtier pour protéger le tout. Pour cela plusieurs boîtiers s’offrent à vous à des tarifs différents.

Voici un petit kit très intéressant puisqu’il propose un boîtier, une alimentation des dissipateurs pour les puces du Rasberry Pi qui seront amenées à chauffer pas mal. Eh oui, le Raspberry fera office de véritable serveur! Bien loin de ces énormes serveurs rackés en baie dans les datacenters, pourtant son rôle sera le même pour un encombrement bien moindre et une consommation électrique proche de 0! Quoi qu’il en soit, votre système domotique sera amené à solliciter la puissance du Raspberry, il sera alors nécessaire de le refroidir, ces dissipateurs auront donc un rôle important pour votre serveur domotique. Cerise sur le gâteau, même si ce n’est absolument pas obligatoire, le kit propose également un petit ventilateur qui permettra de générer un petit flux d’air dans le boîtier.

Combien pour le kit complet ?

  • Un mini-ordinateur
  • une carte de stockage
  • un kit boîtier
  • une alimentation
Raspberry pi 3Raspberry Pi 4
Carte SDCarte SD
BoitierBoitier
AlimentationAlimentation
Total = 64 €Total = 70 €
Notre selection au tarif le plus bas.

Ce nous fait un total de moins de 70€ pour une box domotique puissante et polyvalente ! Pas mal hein ?

Les Starter Kit complets

Sinon, il y a aussi l’option tout compris avec des packs complet. Une excellente alternative aussi.

Découvrez également notre version box domotique étanche de jardin

La domotique c’est aussi à l’exterieur de la maison. Gestion de la filtration de piscine, des éclairages exterieur, de l’irrigation du jardin … Les usages sont multiple au jardin. Alors pourquoi ne pas egalement assembler une version outdoor et étanche pour étendre la domotique à l’exterieur de la maison ? Découvrez notre guide complet.

box-domotique-exterieur-jardin-zigbee-jeedom-outdoor-home-assistant

Une box domotique DIY étanche pour l’extérieur avec un Raspberry Pi 4 pour Jeedom ou HA. Comment faire très simplement ?

Le printemps et le retour du soleil sont aussi le retour des projets domotiques à l’extérieur de la maison. Cette année, je vous partage un projet que j’ai déployé dans mon jardin, il s’agit d’une box domotique DIY d’extérieur. Oui,…


L’installation du système domotique Jeedom ou HA au choix

Une fois tout le matériel nécessaire à la fabrication de votre serveur domotique, il est temps de passer à la partie installation. Pour cela, bien que tout se passe sur Linux, pas d’inquiétude si vous ne maîtrisez pas cet environnement. Nous avons tout prévu pour vous accompagner tout au long de cette installation.

Suivez simplement notre guide complet expliquant comment installer Jeedom ou Home Assistant sur le Raspberry Pi 4 et vous aurez installé et configuré votre système en deux temps, trois mouvements.

installer-jeedom-raspberrypi4-guide-complet

Installer Jeedom 4.x sur Raspberry Pi 4: Le guide complet de A à Z 2023

Sur le blog, nous vous proposons de nombreux guides pour découvrir la domotique et progresser dans la pratique. Nous avons déjà abordé à de nombreuses reprises les projets Do It Yourself sur le blog. Nous aimons le fait de pouvoir…

home-assistant-raspberry-pi-installation-guide

Comment installer Home Assistant 2024 sur Raspberry Pi

guide mis à jour le 02 janvier 2024 Home Assistant est un système domotique libre et alternatif, tout comme Jeedom ou encore Domoticz. Lui aussi est supporté par le Raspberry Pi. Nous allons donc voir dans ce nouveau guide comment…

jeedom-raspberry-pi-guide

Installer Jeedom sur Raspberry Pi depuis l’image : Comment faire étape par étape ?

Si vous êtes un lecteur assidu de domo-blog, vous connaissez sans doute notre tutoriel très très qui explique comment installer Jeedom en ligne de commande sur une distribution Raspbian déjà en place sur le Raspberry Pi, la machine virtuelle ou…

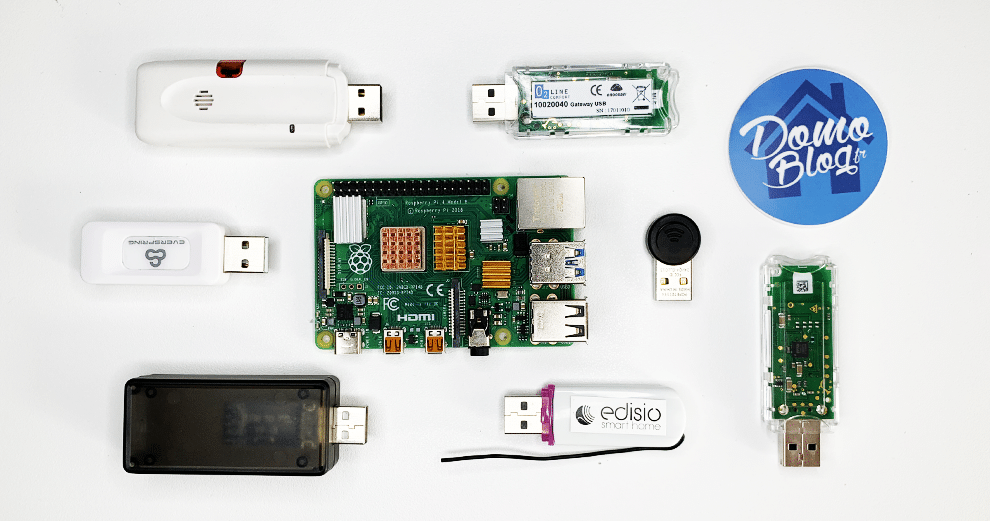

Quel protocole domotique pour Jeedom ?

Après, il faut choisir votre protocole domotique. Plusieurs choix s’offrent à vous:

  • 433mhz
  • Enocean
  • Edisio
  • Z-wave
  • ZigBee

Personnellement, je conseille d’opter pour le z-wave, c’est sans doute le protocole domotique le plus évolué, rependu, sécurisé et apprécié des amateurs de domotique. Seul inconvénient, les périphériques sont plus chers que dans d’autres protocoles, mais tellement plus intelligents! Encore que, si vous vous abonnez à notre compte twitter, vous verrez que je relaye très souvent de très bons plans permettant d’obtenir ces périphériques domotiques à des tarifs très très attractifs.

L’autre protocole interessant c’est le Zigbee. Un protocole avec beaucoup de similitudes avec le Z-wave, mais à des tarifs très bas. Une alternative interessante au Z-wave donc.

Le z-wave

Si vous choisissez le Z-wave, vous devrez ajouter un dongle z-wave à votre box domotique. Je vous conseille l’excellent dongle GEN5 qui supporte en plus la dernière version du protocole, le z-wave plus! Sinon, un peu moins performant mais tout de même très correcte et moins cher, il y a le dongle Everspring pour seulement 24€

Tarifs moyens des modules Z-Wave

Type de moduleTarif moyenPériphérique recommandé
Prise connectée50€Voir le produit
Interrupteur45€Voir le produit
Module relais55€Voir le produit
Sonde de température40€Voir le produit

Le Enocean

Sinon, vous pouvez aussi opter pour le Enocean, un protocole très intéressant puisque ses périphériques ont la particularité de fonctionner sans pile. Soit par l’énergie cinétique, soit par l’énergie solaire ou d’autres systèmes tout aussi intéressants. Pour cela, vous devrez alors posséder un dongle Enocean.

Tarifs moyens des modules Enocean

Type de moduleTarif moyenPériphérique recommandé
Prise connectée45€Voir le produit
Interrupteur35€Voir le produit
Module relais45€Voir le produit
Sonde de température50€Voir le produit

Le protocole Edisio

Il est également possible de se diriger vers le protocole Edisio qui est un protocole très intéressant. D’une part, les périphériques Edisio sont peu chers, mais surtout ce protocole dispose d’une portée bien plus importante que les autres protocoles. Le protocole Edisio peut alors être une excellente alternative pour domotiser un élément de la maison qui serait trop éloigné de la box ou à l’extérieur.

Acheter le dongle Edisio à 47€ chez Domadoo

Tarifs moyens des périphériques Edisio

Type de moduleTarif moyenPériphérique recommandé
Prise connectée40€Voir le produit
Interrupteur25€Voir le produit
Module relais80€Voir le produit
Sonde de température60€Voir le produit

La fréquence 433Mhz

Enfin pour les petits budgets ou pour démarrer, vous pouvez également envisager d’opter pour un RFXcom ou un RFPlayer. Ces deux périphériques se connectent à un port USB de la box domotique, au même titre qu’un dongle, mais avec la particularité de déchiffrer de nombreux protocoles basés pour la plupart sur une fréquence de 433Mhz.

Vous connaissez sans doute Oregon, Chacon, X10, DiO, Visonic ou encore Somfy RTS, de nombreux protocoles bien utiles et rependus en domotique, mais surtout très économiques. Cela peut alors constituer une bonne alternative pour bien débuter en domotique sans pour autant se ruiner.

Last updated on 13 avril 2024 11 h 14 min

Malheureusement les solution de decodage des trames de périphériques basés sur cette fréquence sont de plus en plus rares. Il faut alors se tourner vers des solution comme Airsend ou encore RFlink.

Tarifs moyens des périphériques 433Mhz

Type de moduleTarif moyenPériphérique recommandé
Prise connectée15€Voir le produit
Interrupteur20€Voir le produit
Module relais20€Voir le produit
Sonde de température25€Voir le produit

Le Zigbee

C’est le protocole domotique qui à le vent en poupe actuellement. Protocole qui equipe les celebres ampoule Philips Hue, mais aussi les périphériques Xiaomi Aqara. Le dongle Conbee II est parfait pour rendre Jeedom compatible avec ce protocole.

25,16€
40,28€
En stock
5 neufs à 25,16€
1 d'occasion à partir de 23,90€
dernière maj 13 avril 2024 11 h 14 min
Last updated on 13 avril 2024 11 h 14 min

Tarifs moyens des périphériques Zigbee

Type de moduleTarif moyenPériphérique recommandé
Prise connectée20€Voir le produit
Interrupteur20€Voir le produit
Module relais15€Voir le produit
Sonde de température12€Voir le produit

Si on devait prioriser 2 protocoles ?

Si il y a un choix à faire, c’est clairement vers le Z-wave et le Zigbee qu’il faut se tourner. Ces deux protocoles sont des must-have en domotique. Qui plus est, ils proposent également des modules internes spécialement étudiés pour le Raspberry Pi 4. Ces derniers se connectent directement sur les GPIO du Rpi, et vous laisse libre les ports USB au passage.

Conclusion

Vous l’avez compris, la domotique sauce maison, se maîtrise de bout en bout, vous constituez votre box et votre installation à la carte. Commencez par une fonction en particulier et étendez votre installation au rythme de vos envies et de votre budget. Comme je le dis bien souvent, la domotique permet de tout faire, votre seule limite reste votre imagination. À vous de jouer!

Belle aventure en domotique et pour la suite, vous trouverez tout le nécessaire pour vous épanouir et monter en puissance sur notre guide au travers de nos nombreux tutos et autres guides.

Quelques exemples de nos guides domotique sur Home Assistant

home-assistant-guide-tydom-mqtt-pilotage-delta-dore

Comment piloter Tydom de Delta Dore depuis Home Assistant ?

Il y a quelques semaines je vous présentais comment j’ai implémenté des modules Delta Dore chez moi pour la gestion des ouvrants, remplaçant ainsi le mix de marque que j’avais un peu partout dans la maison. Le but était avant…

home-assistant-guide-maj-2024-4-organisation-categories-etiquettes-nouveau

Home Assistant 2024.4 : La domotique s’organise avec filtres et étiquettes

Nous y voilà déjà, le temps file et les mises à jours Home Assistant semblent revenir si rapidement que tout le travail accompli depuis la dernière mise à jour semble encore titanesque. Peut-être même encore plus avec cette version 2024.4…

home-assistant-guide-convention-nommage-automatisation-best-practices

Convention de nommage pour les automatisations Home Assistant, le guide ultime

Les amis, j’aimerais aborder avec vous aujourd’hui une notion très souvent oubliée mais pourtant très importante, il s’agit de la convention de nommage à adopter pour les automatisations Home Assistant. Le système domotique Home Assistant, mais également les autres systèmes…

home-assistant-guide-suivi-complet-et-reduction-consommation-electrique

Comment Home Assistant peut être un allié de choix dans la traque des appareils énergivores

Nous l’avons déjà vu et démontré à plusieurs reprises, Home Assistant et plus généralement la domotique est un moyen efficace de comprendre sa consommation et la réduire. Mais Home Assistant a fait un vrai pas en avant dans le domaine…

home-assistant-guide-install-code-visual-studio-code-web

Utilisez Visual Studio Code pour personnaliser Home Assistant plus simplement

Nous avons vu au travers de nombreux guides sur le blog, que la domotique Home Assistant, bien que maintenant très accessible avant de mettre les mains dans le code devient encore plus puissante si l’on trifouille le code. Pour cela,…


Quelques exemples de nos guides domotique sur Jeedom

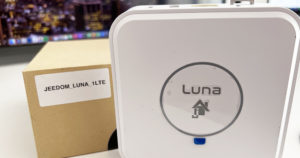

test-box-domotique-jeedom-luna-lte-4g-3g-autonome

Test Jeedom Luna 4G LTE : Enfin de la domotique avec autonomie complète et multiprotocoles

Souvenez-vous, il y a quelques mois nous testions la dernière box domotique Jeedom Luna qui était déjà une petite révolution rien qu’avec la multitude de protocoles supportés nativement (Z-wave et Zigbee) en plus d’un support déjà embarqué de Matter. Une…

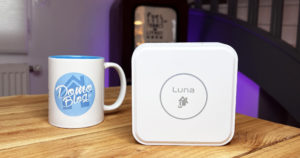

jeedom-luna-test-box-domotique-autonome-nouveau
