Module Sonoff Zigbee : Connectez vos lumières à Philips Hue pour 11€ seulement

module-sonoff-zigbee-compatible-philips-hue

Le Zigbee n’arrête pas sa percée dans la maison connectée. Il faut dire qu’avec des marques comme Xiaomi ou encore Sonoff qui proposent des périphériques avec des tarifs planchés. Ils participent en grande partie au succès de ce protocole domotique.

La première marque de la maison connectée à parier sur le Zigbee était Philips Hue. Aujourd’hui, Philips est confortablement installé sur le marché de la lumière connectée et nombreux sont ceux qui s’y frottent sans jamais y parvenir. Seul inconvénient de l’excellente gamme Philips Hue, ses tarifs élevés.

Gestion d’un éclairage domotisé en Zigbee à moindre coût avec la gamme Sonoff et Jeedom

Gestion d’un éclairage domotisé en Zigbee à moindre coût avec la gamme Sonoff et Jeedom

Après un exemple de mise en oeuvre d’un système d’alarme basé sur Jeedom, Zigate et les périphériques Zigbee Aqara, je vous propose aujourd’hui un nouveau guide domotique Eco autour de…


Alors Sonoff qui proposait jusque là des périphériques Wifi, propose depuis quelques temps des périphériques Zigbee, dont un micro module encastrable qui est parfaitement compatible avec Philips Hue et pour seulement 11€ !

Philips n’a même pas encore commercialisé son micro module officiel que Sonoff lui coupe l’herbe sous le pied avec ce module compatible Hue et au tarif défiant toute concurrence (dont Philips)…

Le module Zigbee Sonoff en détail

Le micro module encastrable Sonoff fonctionne donc sur le protocole Zigbee dans sa déclinaison 3.0. Il supporte une charge jusqu’à 10A et 2200W. Il s’agit d’un module 1 relais et qui est compatible avec un interrupteur ou encore un système de va et vient. A ce tarif, il ne faut pas non plus demander un module compact. Le module, de forme carré passe derrière un interrupteur dans une boîte d’encastrement, mais à condition d’avoir une boîte profonde, ou mieux, à chaussettes.

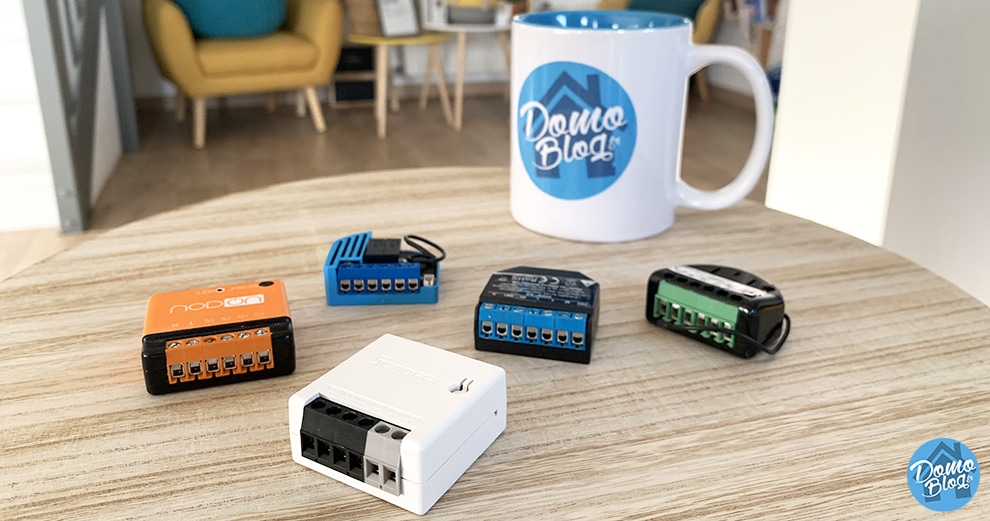

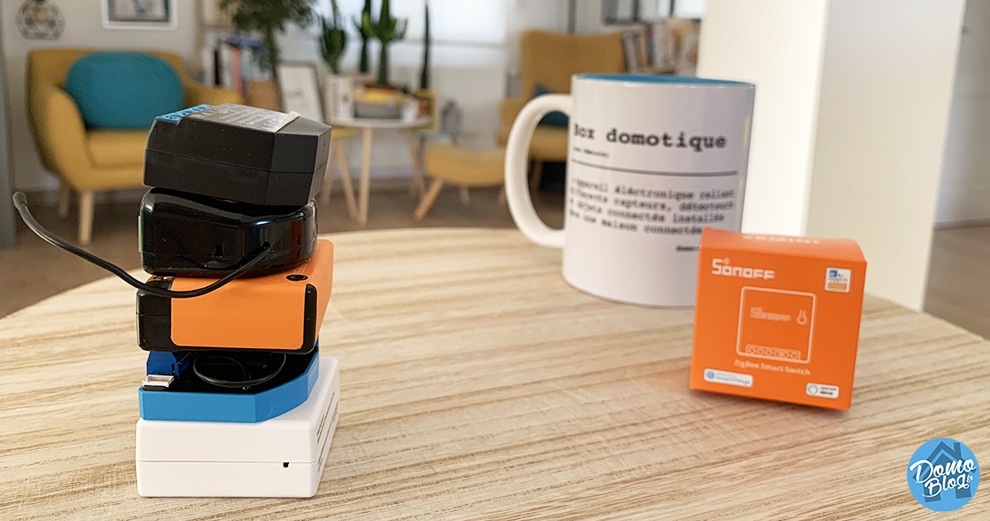

J’ai profité de ce nouveau test pour ressortir les autres micro modules bien connus de tous. Pour avoir des points de comparaison qui parlent à tout le monde, nous avons donc un module Nodon, un Shelly 2.5, un Qubino et enfin le célèbre module Fibaro.

Clairement, c’est le Sonoff qui a encore la petite surcharge pondérale des fêtes de fin d’année. Rien d’alarmant pour autant, il passera dans une boîte, mais il faudra pour plus de simplicité et de sécurité opter pour une boîte d’encastrement à chaussettes, spécialement étudiée pour ce type de module.

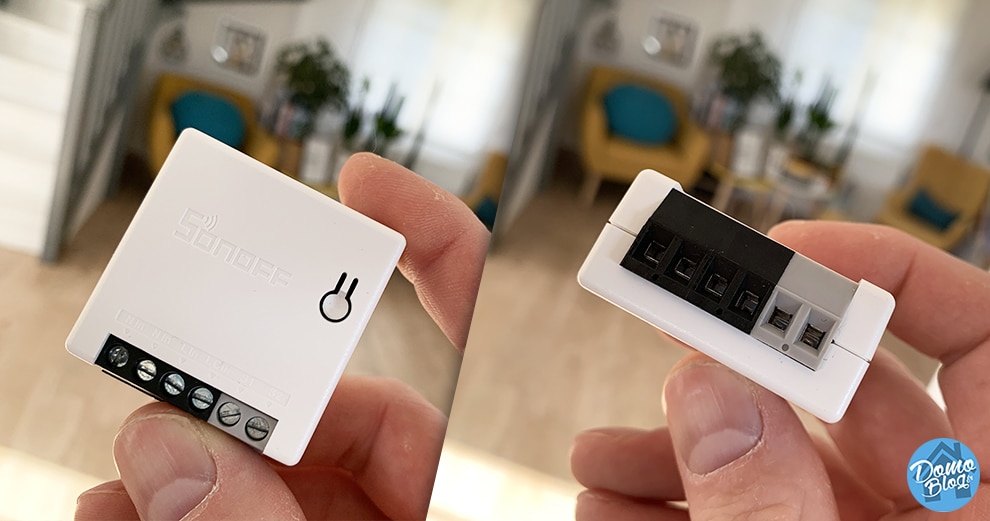

Vue de face, le module possède de la même largeur que ses collègues. Son bornier de connexion est un peu plus étroit mais un câble de 2.5mm2 passe sans problème.

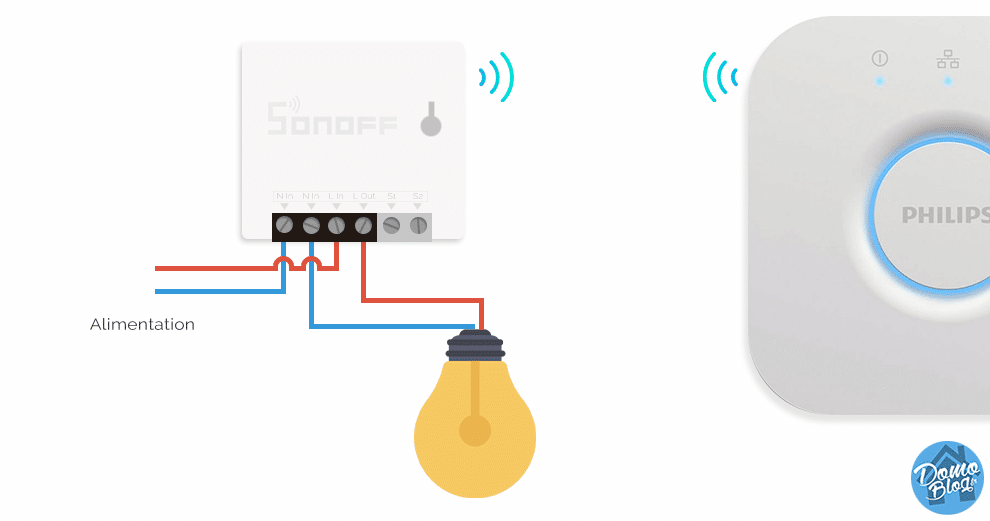

Module Sonoff Zigbee et Philips Hue : Le schéma de connexion

Il s’agit d’un module capable de ne gérer qu’une charge. Le câblage est donc très standard. Comme tous les autres, il est nécessaire d’avoir le neutre à l’interrupteur pour le faire fonctionner. Toutefois, supportant une charge allant jusqu’à 2200W, il peut aussi parfaitement gérer un appareil électrique.

Philips Hue annonce un micromodule pour connecter les interrupteurs classiques

Philips Hue annonce un micromodule pour connecter les interrupteurs classiques

Philips Hue continue de simplifier la vie de ses usagers. Après l’annonce d’une nouvelle version de sa télécommande smart switch, voilà une annonce très intéressante qui concerne vos interrupteurs déjà…


Attention, le câblage d’un tel module nécessite d’intervenir sur le courant 230V. Ce courant est mortel, il est alors nécessaire de couler le circuit référent avant d’intervenir et effectuer une VAT pour être certain d’opérer en toute sécurité avant de faire quoi que ce soit. Si vous n’êtes pas à l’aise avec l’électricité, faites faire cette opération par un professionnel.

Le module est conçu assez basiquement. De fait, nous retrouvons les bornes neutres au même niveau, plutôt qu’un bornier in avec L/N et un bornier out avec L/N. Ce n’est qu’un petit détail, il faut simplement être vigilant au raccordement car pas commun comme type de connexion.

Enfin, deux bornes S1 et S2 sont disponibles pour y raccorder un interrupteur. Mais Dans notre cas, il est question de connecter un éclairage standard avec l’écosystème Philips Hue. Nous ne connecterons volontairement pas d’interrupteur de sorte à conserver le circuit toujours alimenter.

Association du module Zigbee Sonoff avec le pont Philips Hue

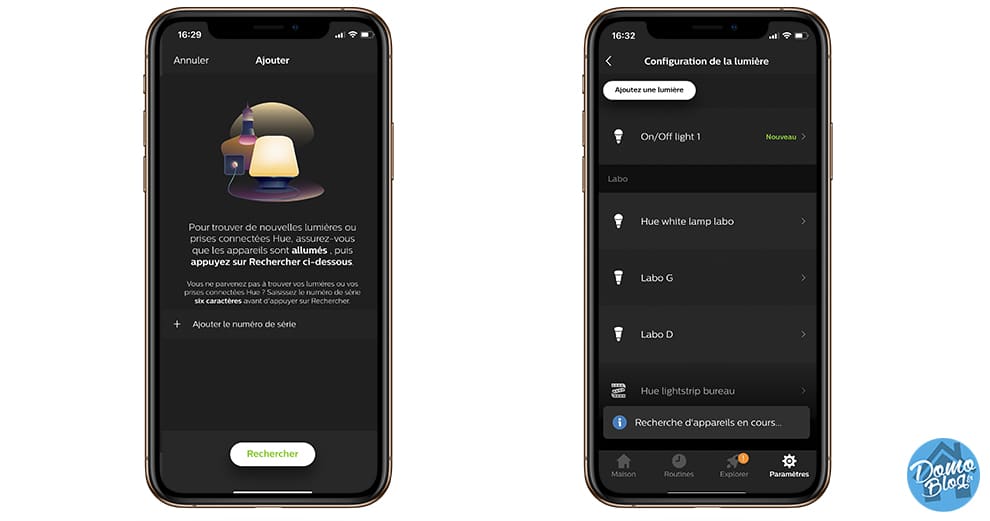

La procédure est très classique. Nous l’avons déjà vu à de nombreuses reprises dans les tests des produits Philips Hue. C’est exactement la même procédure avec ce module Sonoff. On ouvre l’application, on lance la détection d’une nouvelle ampoule et hop le module apparaît.

Le module passe automatiquement en mode appairage à la première connexion au secteur. Si rien ne se passe, effectuez une pression longue sur le bouton du module jusqu’à ce que le relais colle. Puis ré-appuyez une autre fois jusqu’à ce que la LED verte clignote.

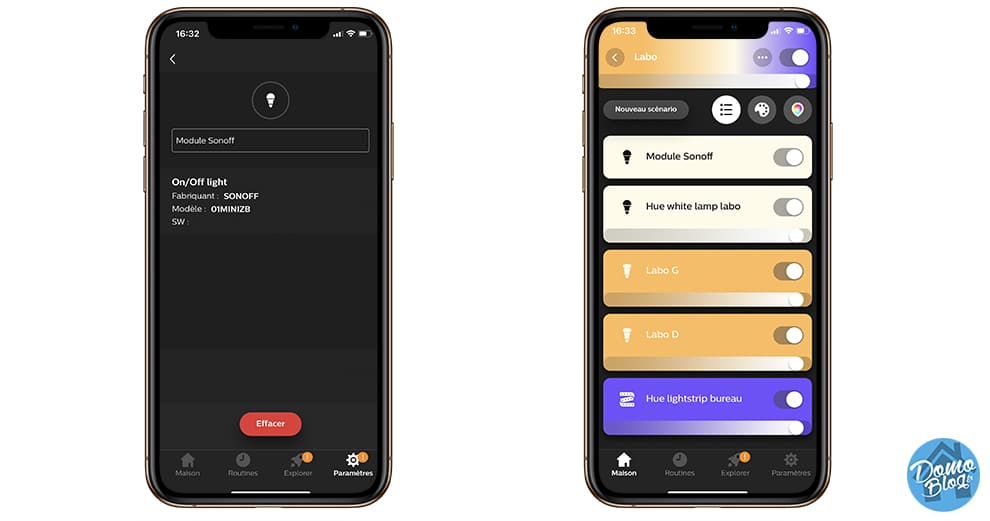

Et voilà, le module est associé au pont Philips Hue. Il peut alors être piloté avec les autres équipements Hue dans une pièce ou indépendamment.

Une belle découverte qui tombe à point

Ce module zigbee à petit prix est une belle découverte qui vous permet de connecter un luminaire classique, sans avoir à investir dans une ou plusieurs ampoules Philips Hue. Une excellente solution pour connecter un luminaire qui serait équipé de plusieurs ampoules. Et à 13€ le module chez Domadoo, ou mieux à 44€ les 4 chez Amazon soit 11€ l’unité, il serait dommage de ne pas s’équiper avec ce module Zigbee dans votre maison connectée.
