Gestion d’un éclairage domotisé en Zigbee à moindre coût avec la gamme Sonoff et Jeedom

Après un exemple de mise en oeuvre d’un système d’alarme basé sur Jeedom, Zigate et les périphériques Zigbee Aqara, je vous propose aujourd’hui un nouveau guide domotique Eco autour de l’éclairage, toujours en Zigbee mais avec Sonoff.

Le système domotique

Restons sur le couple Raspberry Pi et Jeedom. Le Raspverry Pi permet de disposer d’un serveur domotique puissant tout en restant économique. En effet, un Raspberry Pi 4 ne coûte que 50€.

Dernière mise à jour du tarif le  2021-08-02 at 07:02

Ajoutez lui une carte SD de 32Go pour moins de 10€ ainsi qu’un boîtier et une alimentation, le tout pour 16€.

Vous obtenez alors une box domotique complète à moins de 80€.

Le protocole domotique

Pour le protocole, nous allons une fois encore nous tourner vers le Zigbee. D’une parce que c’est le protocole qui monte actuellement mais également parce que nous allons utiliser des périphériques aux tarifs très attractifs qui fonctionnent justement en Zigbee.

Dans notre dernier guide domotique éco, nous avions utilisé le dongle Zigate pour utiliser ce protocole avec Jeedom, Nous allons dans ce guide utiliser le dongle Conbee 2. Un concurrent direct à la Zigate, tout aussi efficace, mais avec un tarif inférieur. En effet la Conbee II est disponible au tarif de 39€ chez Domadoo.

Les périphériques domotiques

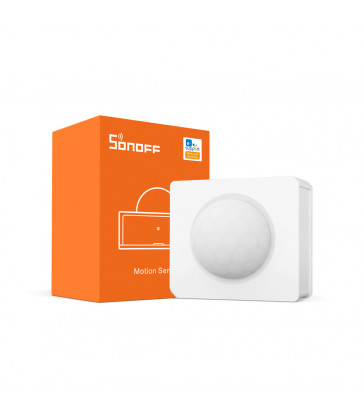

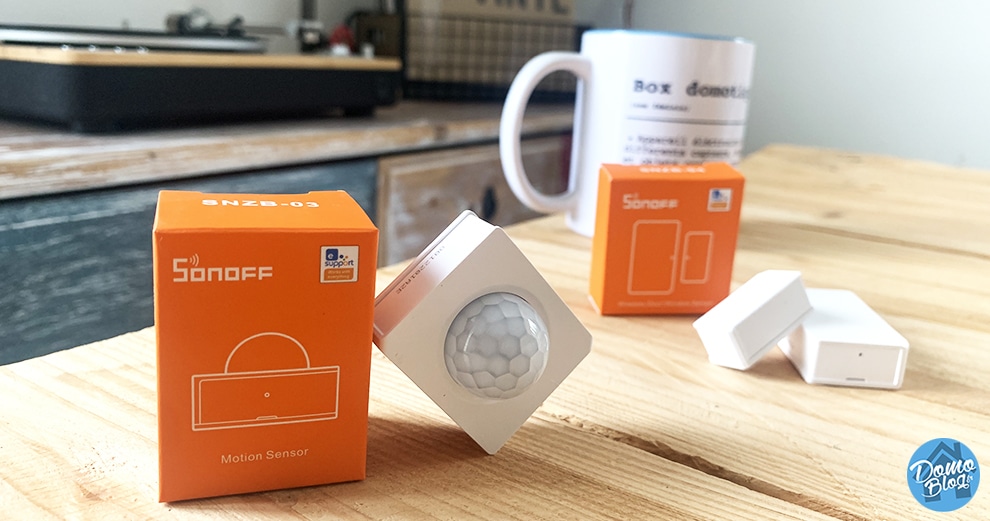

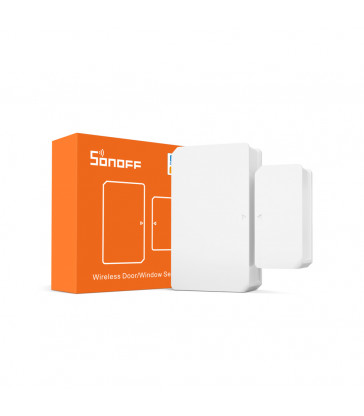

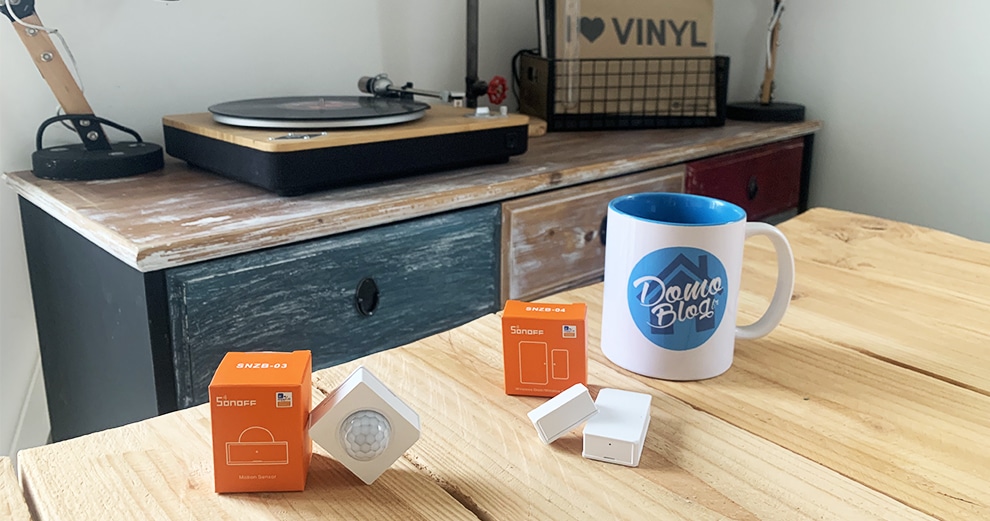

Pour continuer sur la lignée économique, je vous propose d’utiliser la gamme Zigbee de Sonoff. Un détecteur d’ouverture Sonoff SNZB-04 à 12€ ainsi qu’un détecteur de mouvement Sonoff SNZB-03 à 13€. Pour l’éclairage, je vais utiliser une ampoule Philips Hue que j’ai à disposition, elle-même en Zigbee, le lot de 2 ampoules blanches Philips Hue est à 25€ soit 12,5€ l’unité pour une ampoule de grande qualité.

La mise en oeuvre

On commence par installer Jeedom sur le Raspberry PI. Pour cela je vous invite à suivre notre guide complet qui vous explique comment faire pas à pas.

Installer Jeedom 4.x sur Raspberry Pi 4: Le guide complet de A à Z 2021

Installer Jeedom 4.x sur Raspberry Pi 4: Le guide complet de A à Z 2021

Sur le blog, nous vous proposons de nombreux guides pour découvrir la domotique et progresser dans la pratique. Nous avons déjà abordé à de nombreuses reprises les projets Do It…

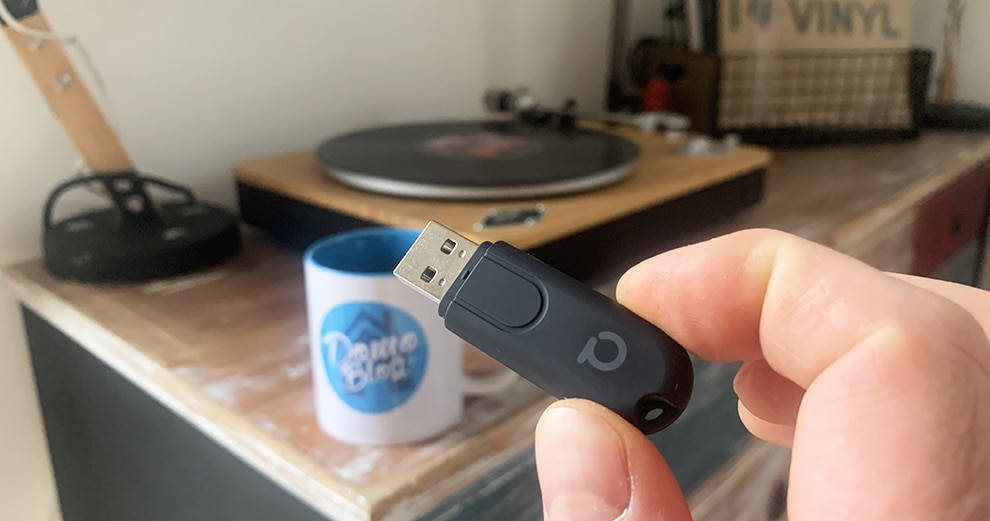

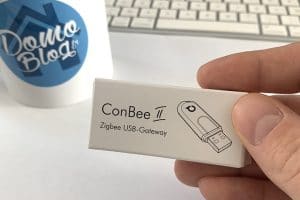

Ensuite on y ajoute le dongle Zigbee Conbee 2 et son plugin Jeedom. Là encore, pour plus de détails, je vous renvoie vers notre test du dongle Zigbee.

Comment ajouter le protocole domotique Zigbee à Jeedom avec Conbee II

Comment ajouter le protocole domotique Zigbee à Jeedom avec Conbee II

Nous l’avons déjà vu sur le blog, le protocole Zigbee a le vent en poupe. Ce succès est très certainement lié aux différents périphériques fonctionnant sur ce protocole qui sont…

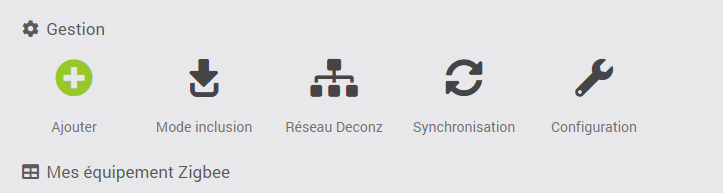

Enfin, on y associe les périphériques. Pour associer les périphériques Sonoff Zigbee à Jeedom, placez simplement le plugin Zigbee en mode inclusion.

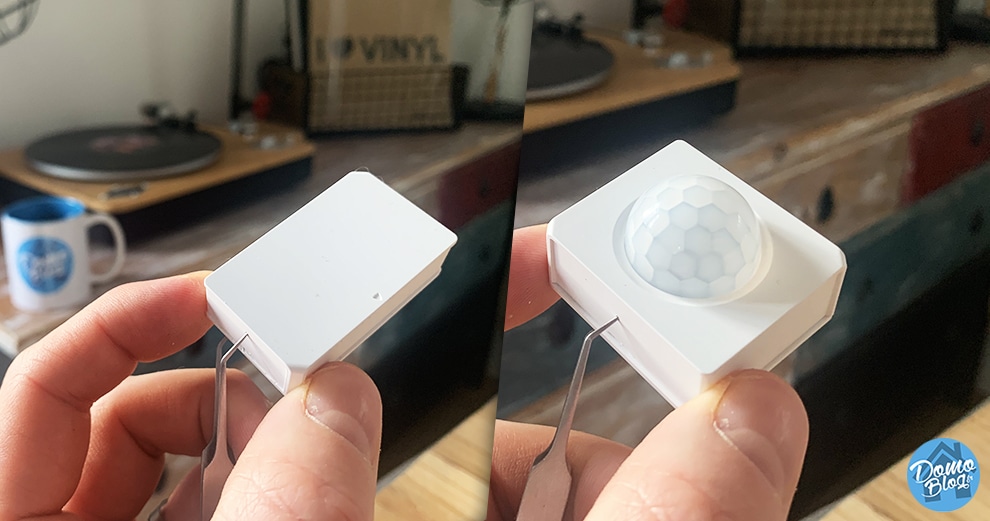

Effectuez ensuite une pression de 5 secondes à l’aide d’un objet pointu sur le bouton du périphérique. Vous verrez une led flasher 3 fois successives pour vous indiquer que le périphérique passe en mode association.

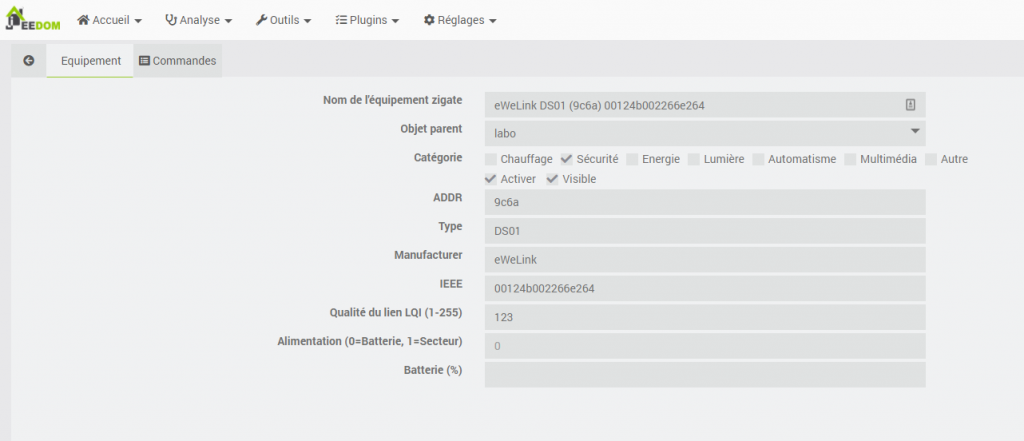

Le périphérique est alors rapidement détecté, et il ne reste plus qu’à le configurer avec un nom, une catégorie et une pièce d’affectation.

L’allumage sur détection d’ouverture

Nous allons voir dans ce guide, 2 façons différentes de déclencher un éclairage avec la domotique, de façon automatique, sans avoir recours à un actionneur, ni même de smartphone ou ordinateur. C’est justement tout l’intérêt de la domotique, effectuer les tâches à votre place et au bon moment.

Dans ce premier cas, voyons comment allumer une lumière avec temporisation sur détection d’une ouverture. Plusieurs cas d’applications comme une porte de garage, un portail pour déclencher la lumière de l’extérieur ou encore une pièce de passage comme un cellier ou une buanderie.

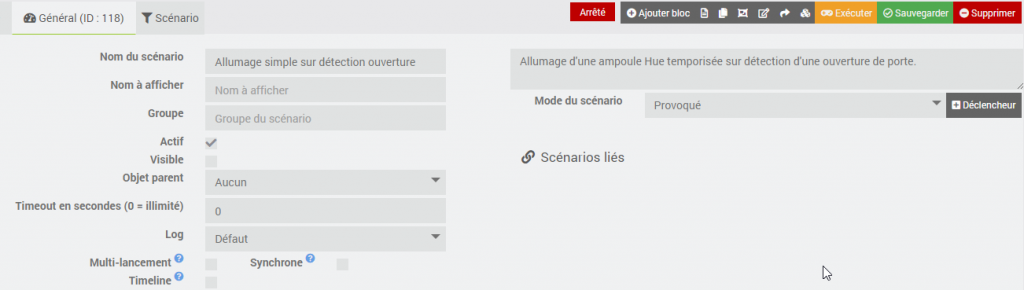

1 Commençons donc par créer un scénario.

2 Ce scénario sera de type provoqué, cliquez alors sur “déclencheur”.

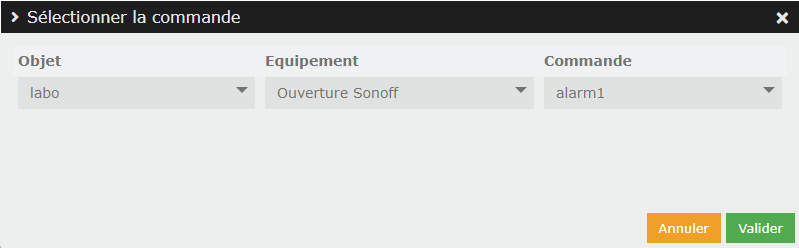

3 Choisissez votre périphérique déclencheur. En l’occurrence, il s’agit du détecteur d’ouverture Zigbe Sonoff. Notez que plusieurs commandes sont disponibles, la détection se fait sur “alarme1”.

4 Puis passez à l’onglet scénario et configurez ce dernier comme ci-dessous.

Quelques explications sur ce scénario

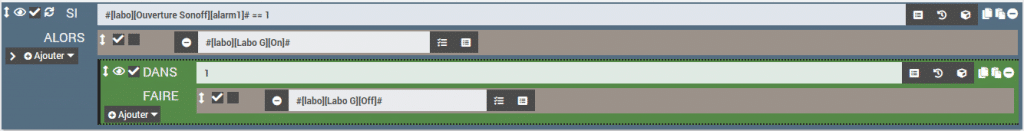

Dans ce scénario, j’indique que si notre détecteur Sonoff Zigbee passe à 1 (= détection d’ouverture), alors j’exécute l’action d’allumer mon ampoule Philips Hue.

Ensuite, j’utilise un bloc “DANS” afin d’indiquer au scénario une notion de temps. Cela sert à temporiser (ici 1 minute) avant d’effectuer une nouvelle action qui sera l’extinction de l’ampoule.

Le bloc “DANS” est à préférer à l’action “SLEEP”. Cela programme une action à effectuer. Alors que la seconde option SLEEP met en pause le scénario et consomme par ailleurs de la ressource.


L’allumage sur détection de mouvement

L’autre méthode, un peu plus souple et intelligente pour effectuer un allumage automatique et d’utiliser un détecteur de mouvement. Ici, toujours avec un détecteur économique de la gamme Sonoff Zigbee, nous allons voir comment faire.

1 On commence, là encore par créer un scénario.

2 Ce scénario sera lui aussi de type provoqué.

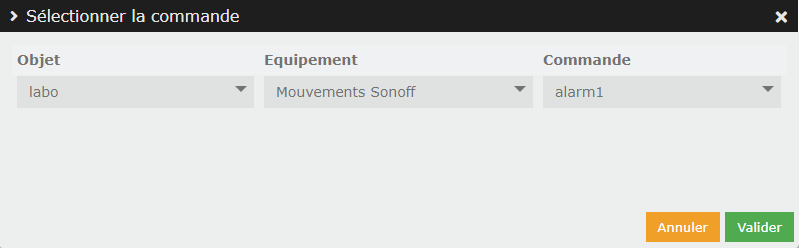

3 Pointez simplement vers le périphérique déclencheur, ici notre détecteur de mouvement Sonoff.

4 Rendez-vous ensuite dans l’onglet scénario et configurez comme ci-dessous.

Quelques explications sur ce scénario

Plus simple que le premier cas, ici on indique simplement que lorsqu’il y a une détection de mouvement sur le détecteur Zigbee Sonoff, on allume l’ampoule Philips hue. Il n’y a volontairement pas de notion de temps dans le scénario. Tout simplement car nous sommes dans un cas différent du premier, plus souple et intelligent comme je l’indique en introduction.

En effet, nous allons gérer l’extinction d’une façon plus intelligente, mais pas via le scénario. Pour cela, on se rend dans les propriétés du périphérique lui-même. (Pensez bien à sauvegarder votre scénario avant de le quitter, nous n’y reviendrons pas, il est terminé).

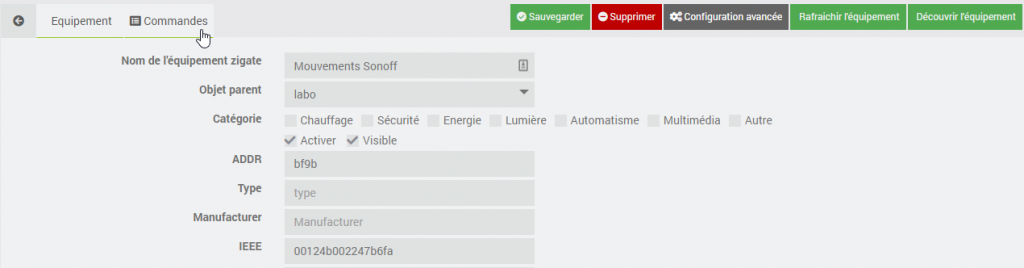

5 Une fois dans la configuration du périphérique, rendez-vous dans l’onglet “commandes”.

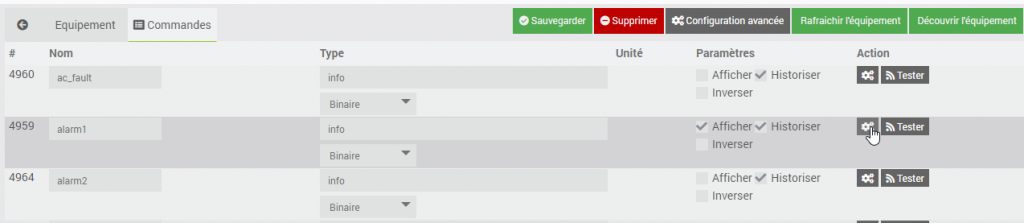

6 A cet écran, nous avons toutes les commandes disponibles sur ce périphérique. Elles sont nombreuses mais une seule est vraiment utile, là encore il s’agit de alarme1. Cliquez sur l’icône en forme d’engrenage à droite de la commande.

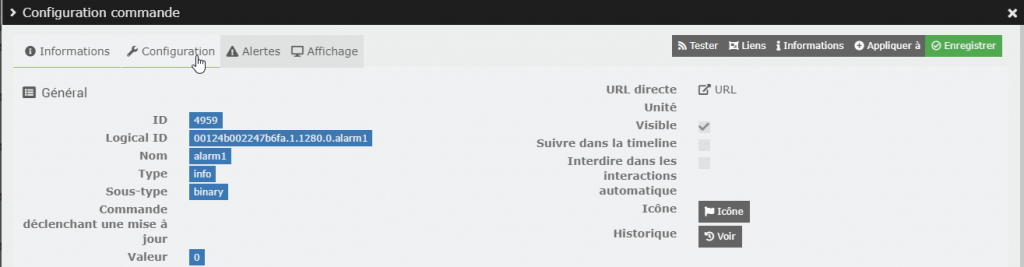

7 Allez ensuite dans l’onglet configuration de cette commande.

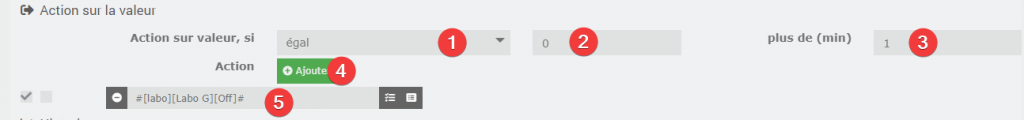

8 Dans cet écran, un peu caché il faut l’avouer… Nous avons une option très intéressante. Il s’agit de “Action sur la valeur”. Procédez simplement comme ci-dessous, en prenant soin d’adapter la temporisation à celle désirée chez vous. Ici, j’indique une temporisation d’une minute.

Quelques explications sur cette option

De façon plus intelligente que via une temporisation fixe, nous allons gérer l’extinction de la lumière directement par le périphérique. En effet, via cette option, c’est le périphérique lui-même qui décide de quand couper la lumière. Etant donné le paramétrage indiqué ici et le type de périphérique, en l’occurence, un détecteur mouvement, celui-ci attendra une minute après qu’il ne voit plus de mouvement avant de couper la lumière.

Ainsi, la temporisation de la lumière n’est plus figée, mais dynamique et dépendante d’une présence. De façon bien plus intelligente donc, le système domotique attendra qu’il n’y ait plus personne dans la pièce avant de couper la lumière.

Conclusion

Voilà une façon originale de tester un produit avec en plus quelques tips intéressants à connaître, qui vous feront progresser assez simplement. Pour ce qui est de la gamme Sonoff Zigbee, elle vient concurrencer directement la gamme Aqara, avec des tarifs inférieurs aux périphériques Aqara, Domadoo propose une gamme complète de périphériques domotiques Zigbee performants et très économiques.

Enfin, le zigbee étant sans conteste le protocole qui grandit et devrait s’imposer en 2021, voilà un choix parfait pour démarrer en domotique, de façon simple, économique et donc durable !
