Comment fabriquer un Rotor 360° DIY pour GoPro

Je m’amuse comme un petit fou avec ma Gopro Hero 4, j’ai aperçu sur le net des vidéos avec un super effet 360, j’ai trouvé cet effet tellement bluffant que j’ai voulu le reproduire sans pour autant investir dans un nouvel accessoire à 100€. Après une petite étude du projet, j’ai réussi à réaliser mon rotor pour seulement 2.30€, le prix d’une roulette sur axe à roulement à billes, pour le reste j’avais déjà tout sous la main. Alors si vous voulez aussi fabriquer un rotor 360° pour Gopro, suivez le guide!

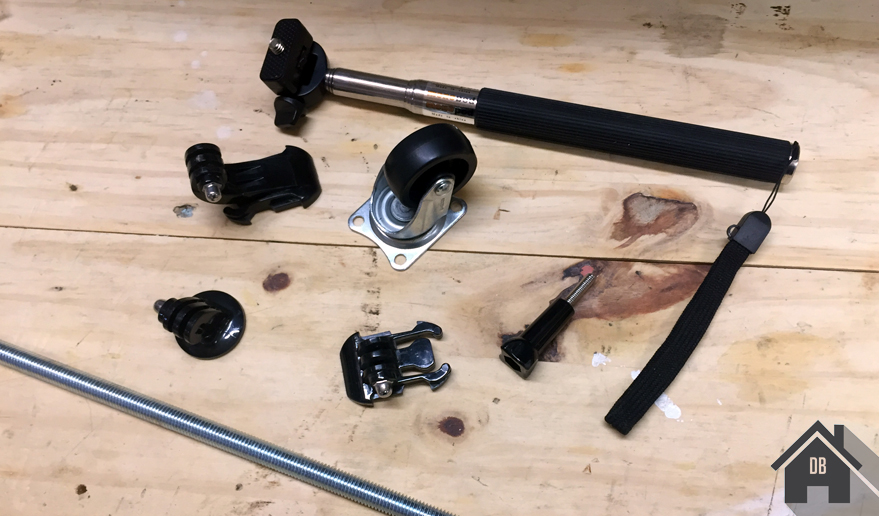

Le matériel

materiel-rotor-gopro-diy-action-camera

Voici la liste du matériel nécessaire pour construire ce rotor:

La liste du matériel est faite, c’est parti pour le processus de fabrication!

La fabrication

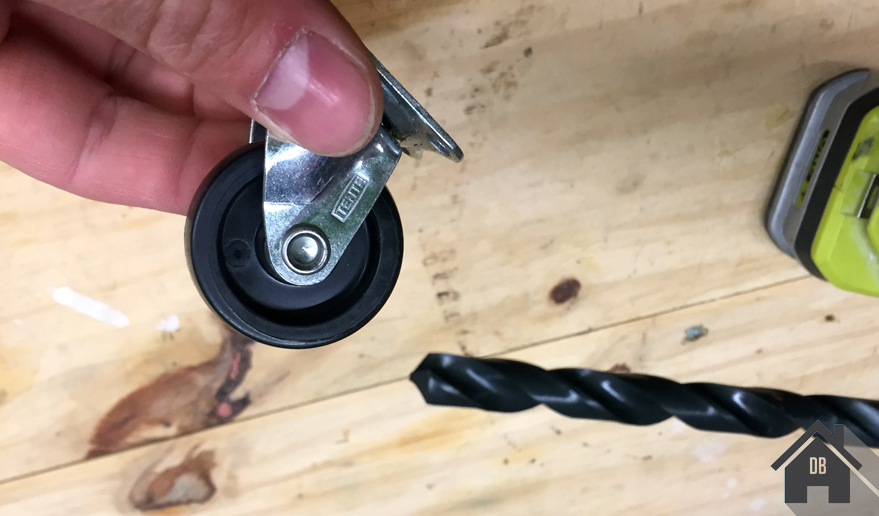

1 La première étape consiste à retirer la roue de la roulette, certaines sont fixées avec une vis, ici l’axe est serti sur le support, je dois donc percer l’axe afin de l’extraire.

materiel-rotor-gopro-diy-action-camera

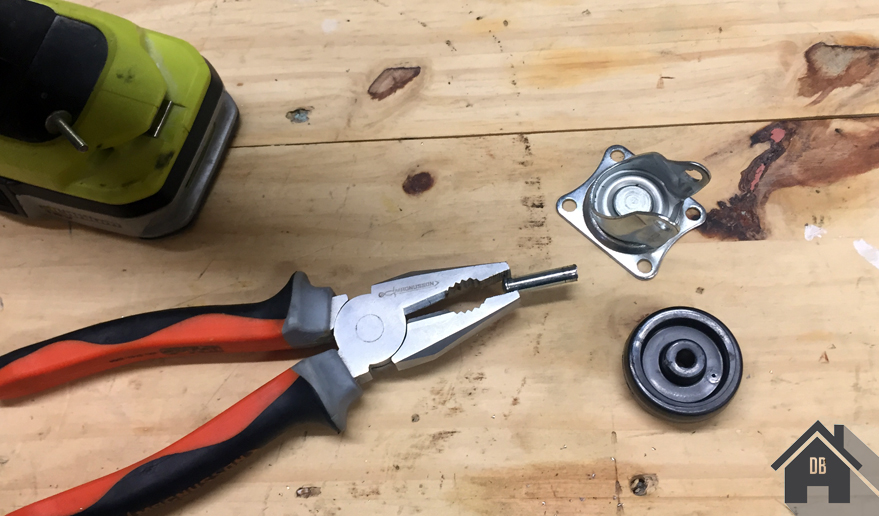

2 Après perçage (avec une mèche à métal) la tige s’extraie très simplement

materiel-rotor-gopro-diy-action-camera

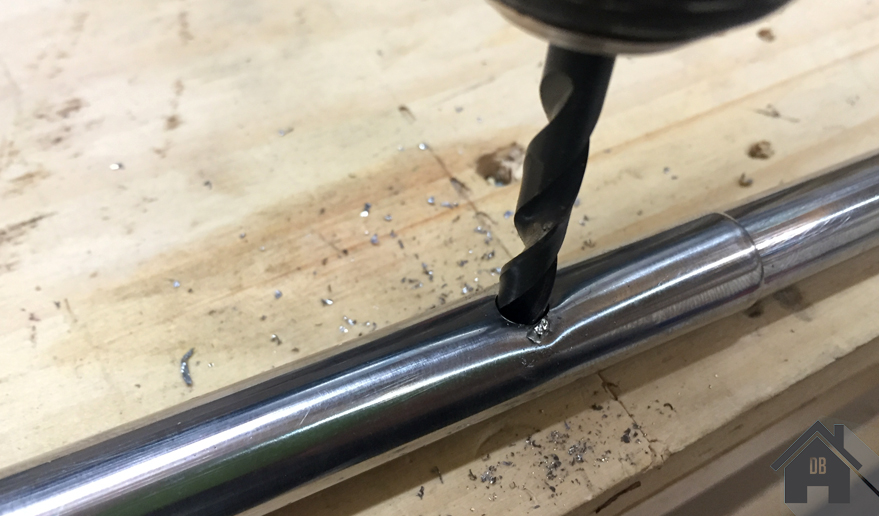

3 Après cela, il faut percer la perche en son centre, le contrepoids sera égal au poids de la camera, le centre de gravité sera donc au milieu de la perche.

materiel-rotor-gopro-diy-action-camera

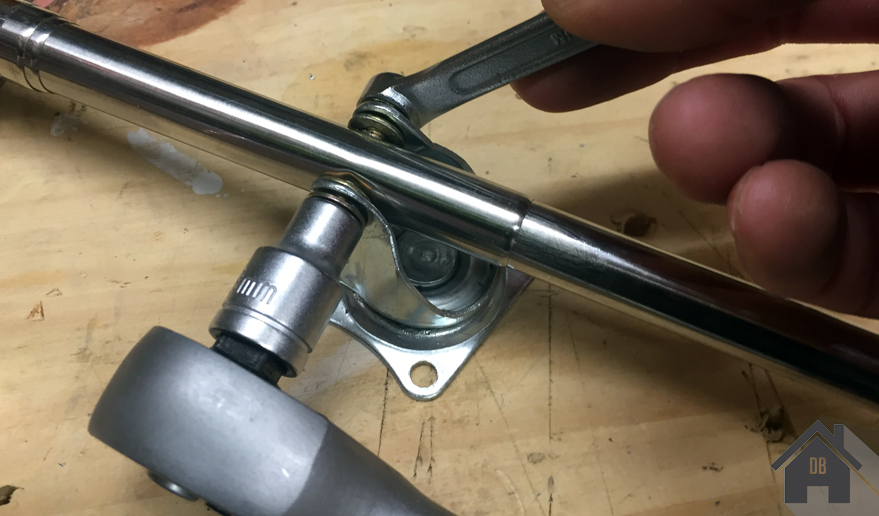

4 A l’aide d’une vis et de quelques rondelles, il faut fixer la perche sur le support de la roulette.

materiel-rotor-gopro-diy-action-camera

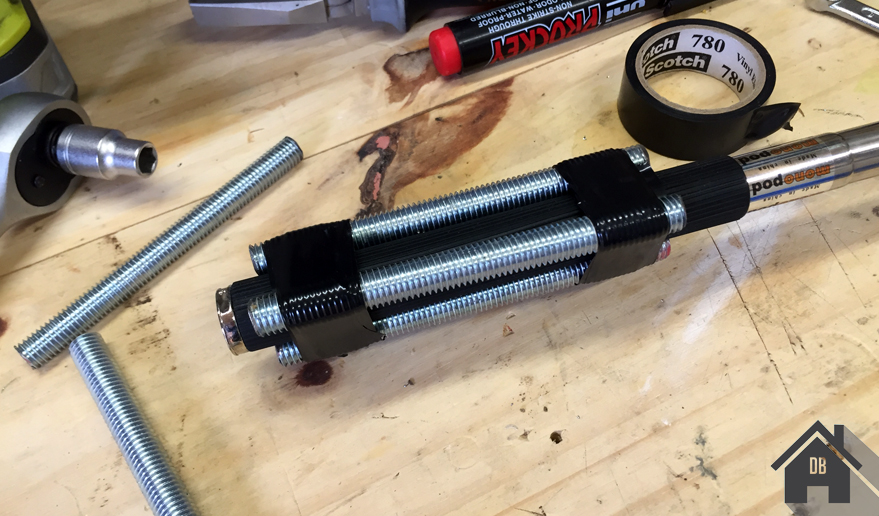

5 Découpez la tige filetée en petits tronçons de 10 cm et pesez-les pour obtenir un poids très proche de celui de la camera. Enfin, fixez les morceaux de tige sur l’arrière de la perche.

materiel-rotor-gopro-diy-action-camera

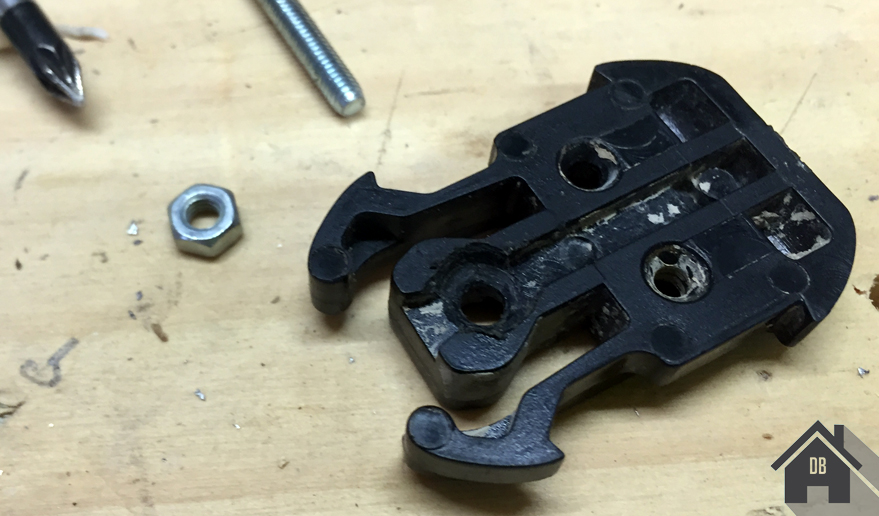

6  intéressons nous à présent au pad de fixation surélevé. Le pad de fixation surélevé que je possède qui n’est pas un pad officiel, est constitué de deux parties, j’ai donc retiré les 3 vis qui retiennent le support de vis Gopro pour ne garder que la base. J’utilise un de ces 3 trous qu’il faut agrandir afin d’y loger une vis à tête plate. Ce point est important puisque la vis tombe en plein dans le rail de fixation au support de casque, elle ne doit donc pas dépasser.

materiel-rotor-gopro-diy-action-camera

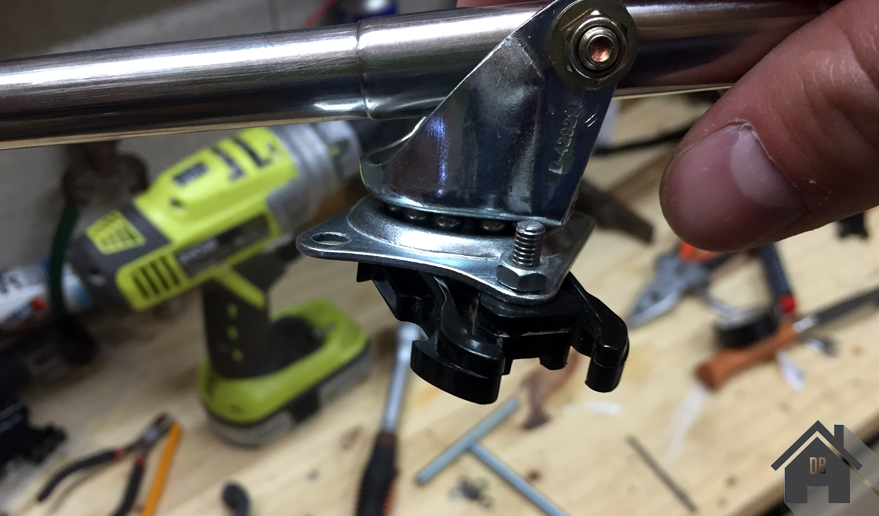

7  A l’aide d’une vis à tête plate, il faut à présent fixer les deux éléments

materiel-rotor-gopro-diy-action-camera

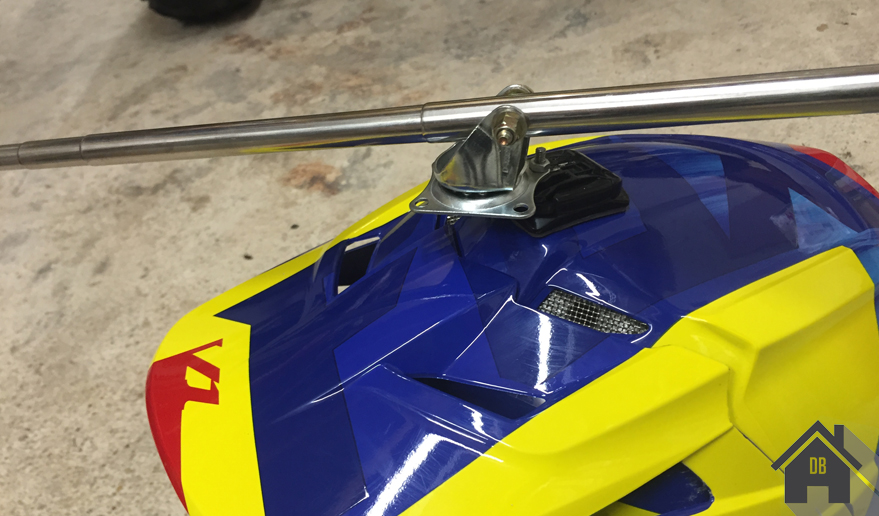

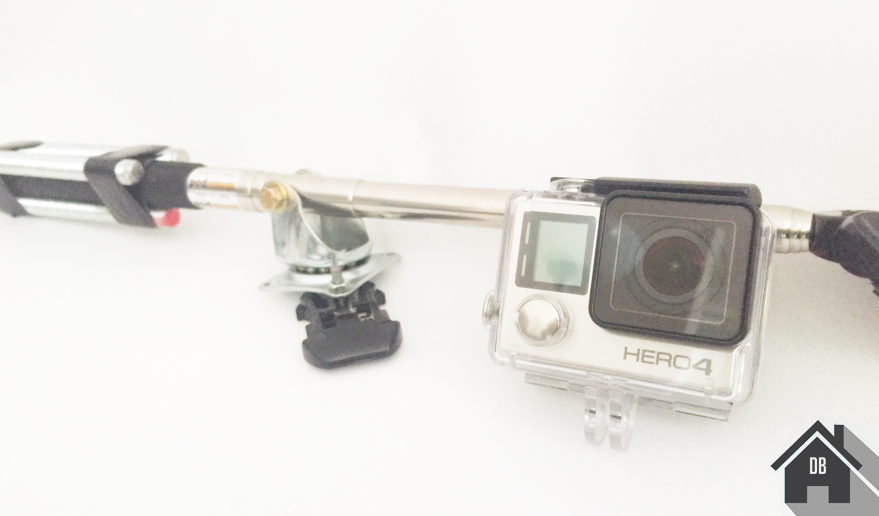

8 Le rotor est terminé, il est temps de tester la fixation sur un casque/
materiel-rotor-gopro-diy-action-camera

8 A présent, il ne reste plus qu’a fixer la Gopro à l’autre extrémité de la perche et ajuster la taille de la perche pour la rendre parfaitement horizontale. Enfin donnez une petite impulsion au rotor qui devrait parfaitement tourner.



Conclusion

Assez simple à réaliser, ce rotor permet des prises de vues sous un angle assez incroyable à 360° parfait pour les sports extrêmes! Avec une bonne répartition du poids, la perche se met à tourner toute seule avec la force centrifuge, réalisant des plans dynamiques à couper le souffle, le tout en Do It Yourself pour seulement quelques euros !

Bon Plan
GoPro HERO4 Silver Caméra Embarquée 12 Mpix Ecran tactile Wifi Bluetooth
1 537 Commentaires

Dernière mise à jour du tarif le  2020-09-24 at 20:55

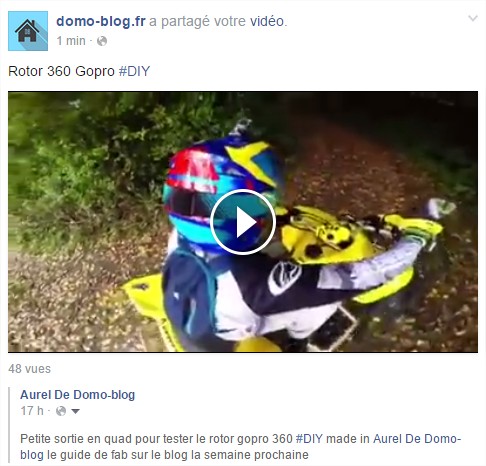

pour le rendu je vous invites à consulter mes comptes sur les réseaux sociaux vous y trouverez par exemple sur instagram une petite vidéo



Et sur mon Facebook, une vidéo plus longue
