Pres requis
Avant de commencer, il faut bien sur un module universel Fibaro mais aussi des sondes 1Wire, les sondes DS18B20 aussi appelées des sondes Dallas. Ce sont des sondes non seulement très précises mais aussi très économique car une sonde coûte 3,50€ et un lot de 5 sonde coûte seulement 15€
Il vous faudra aussi un peu de câble pour câbler vos sondes, j’ai pour ma part utilisé du câble réseau (RJ45) qui convient parfaitement. Il faudra utiliser 3 fils uniquement.
Egalement dans ce guide je vais présenter une façon plus “propre” de réaliser les branchement via une petit platine de test à souder, mais sachez que cette platine n’est pas obligatoire.
Présentation du module
Le module FGBS-001 est un tout petit module z-wave, oui tout petit car il est pas plus gros qu’une pièce de 2 euros et pourtant il peut relevé pas moins de 4 températures et gérer 2 entrées ainsi que 2 sorties (dépendantes des entrées)

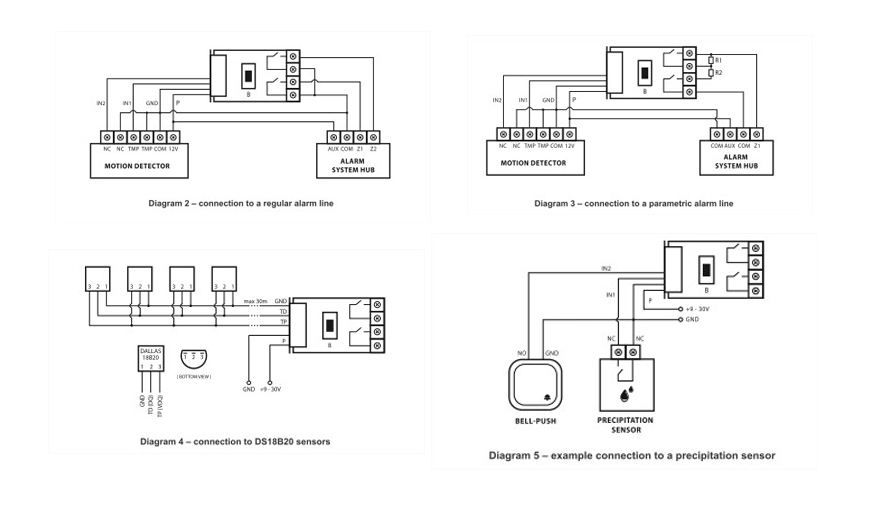

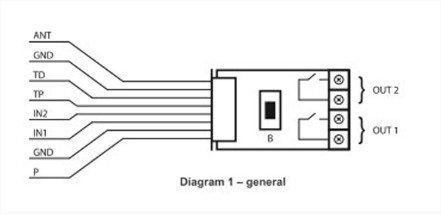

Voici quelques exemple de câblage du module issues de la documentation du module
Nous utiliserons le câblage du schéma 4 pour ce guide.
Autre particularité de ce module, c’est qu’il est alimenté sur secteur mais peut recevoir une tension allant de 9V à 30V en courant continu, il est donc très facile de lui trouver un bloc d’alimentation qui lui conviendra. J’utilise pour ma part un ancien bloc d’alimentation de boitier JetDirect en 12V.

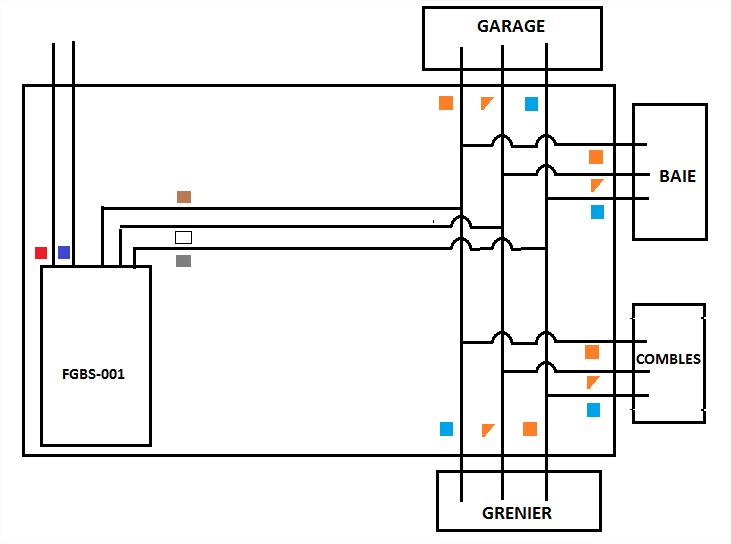

Schéma de câblage
Il est possible de souder les fils entre eux mais c’est pas très esthétique ni pratique, pour simplifier le câblage, j’ai réaliser un petit schéma qui me servira a souder les sondes sur la carte suivant ce petit schéma.
les fils rouge et bleu correspondent à l’alimentation et marron, blanc, gris correspondent au bus 1Wire. Quand à orange, blanc/orange et bleu, cela correspond au fil utilisés sur le câble ethernet pour la connexion des sondes.

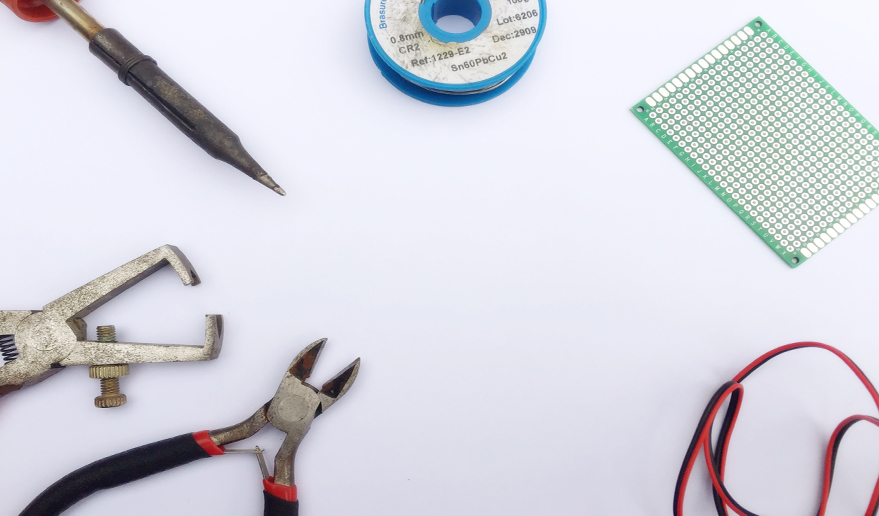

Les outils nécessaires
Un fer a souder, de l’etain, une pince à dénuder, une pince coupante et un peu de fil pour réaliser les pistes

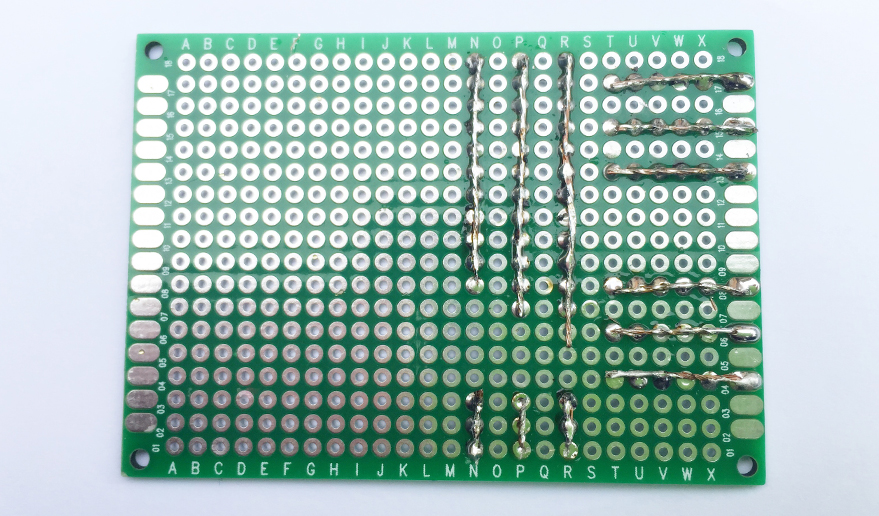

La réalisation des pistes
pour réaliser les pistes sur la carte, j’ai dans un premier temps étamé le chemin des pistes sur la carte puis j’ai dénudé du fil, étamé son âme, découpé puis soudé l’ensemble sur la carte
Câblage du FGS-001 sur la carte
Les pistes prêtes, il ne reste plus qu’a intégrer le module à la carte et souder les fil. Des petits straps ont également été soudé pour faire les ponts avec les pistes. (straps de la même couleur que les fils des sondes)

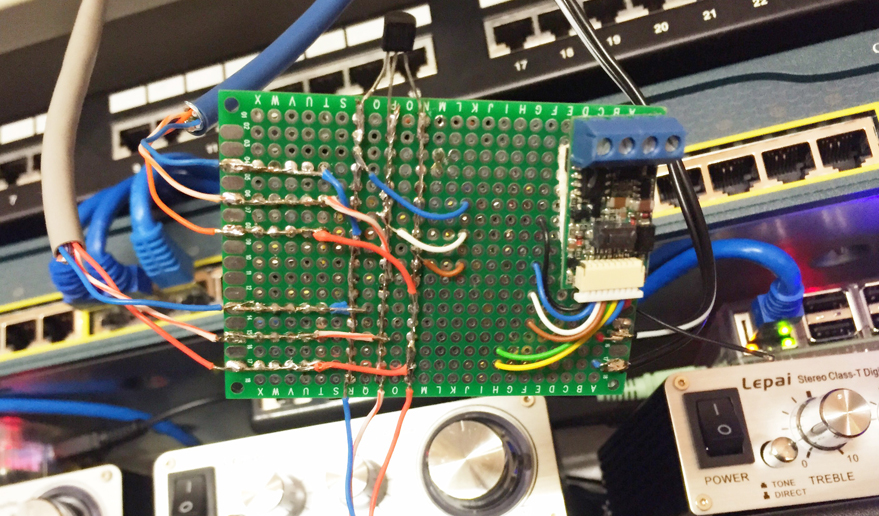

Connexion des sondes à la carte
Enfin il ne reste plus qu’a connecter les sondes sur la carte. Je ne détail pas ici le câblage de la sonde car déjà abordé dans mon tuto sur la boite aux lettres connectée, mais vous apercevez la sonde de la baie sur la photo si vous avez un doute sur le sens de connexion.
Intégration à l’eedomus
Rien de particulier à cette étape, il s’agit d’une intégration d’un nouveau module z-wave standard comme toujours, il faut d’abord passer l’eedomus en mode inclusion puis appuyer plusieurs fois sur le bouton qui se trouve au milieu du module. Enfin il faut lui affecter une pièce et un nom.

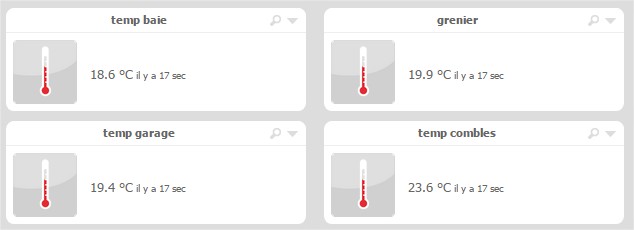

[box type=”error”]Sachez toutefois qu’il est important de bien connecté les 4 sondes avant l’inclusion sans quoi il faudra exclure et inclure une nouvelle fois pour prise en compte des sondes supplémentaires.[/box]Apres inclusion, les 4 sondes remontent les températures. Il faudra ensuite déterminer qui est qui afin d’affecter le nom qui correspond à chaque sonde.
Conclusion
Un module bien pratique et qui permet de réaliser des économies puisqu’il ne coûte que 39€. Il permet également d’autres possibilités via ses entrées et sorties mais nous verrons cela plus tard dans un autre article.
