Comment flasher le Sonoff Dual R3 pour l’utiliser via MQTT avec la domotique

sonoff-dual-r3-flash-tasmota-pinces

Nous continuons sur notre lancée avec la domotique DIY et custom que permettent les modules Sonoff. Nous avons déjà vu récemment un guide sur le Sonoff NSPanel, ce fameux interrupteur connecté intelligent qui devient encore plus intéressant et intelligent avec un flash vers Tasmotat. Nous avions vu que le passage vers Tasmota permet le pilotage directement en MQTT avec les systèmes domotiques, un moyen de communication bien plus intéressant et riche que l’API Sonoff qui a le mérite d’exister, mais nécessite de passer par le cloud pour piloter ses appareils.

Avec les périphériques sous le firmware Tasmota, nous utilisons les pleines capacités du produit sur le réseau local, voire plus dans certains cas mais en plus nous nous affranchissons de cette dépendance au cloud pour un pilotage entièrement local, rapide et très fiable, puisque nous utilisons l’excellent protocole MQTT.

Voyons alors un autre exemple intéressant avec ce module relais double Sonoff Dual R2 qui offre donc 2 relais mais également un suivi de consommation, le tout à un tarif planché sous les 20€ (hors promotions). Un module d’autant plus intéressant, qui trouve très rapidement sa place dans un système domotique une fois flashé sous Tasmota. Voyons alors comment procéder simplement.

La liste du matériel nécessaire

Pour effectuer ce flash, il est nécessaire comme toujours de disposer d’un peu de matériel électronique. Rien de bien coûteux et qui sera réutilisé pour d’autres modules, comme nous avons déjà eu l’occasion de le voir et d’autres à venir. Il se peut alors que vous ayez déjà suivi un de nos premiers guides et soyez déjà équipé, sinon, voici la liste du matériel à avoir avant de se lancer :

Présentation du module Sonoff Dual R3

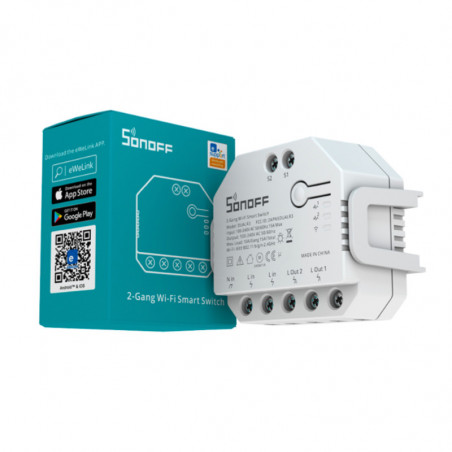

Le module relais Sonoff Dual R3 est un module intéressant et polyvalent qui peut aussi bien gérer deux circuits d’éclairage indépendamment que mesurer la consommation ou bien gérer un moteur de volet roulant. Pour moins de 20€ c’est véritablement un module domotique qui demande à ce qu’on s’y intéresse, surtout quand on sait qu’il est aussi possible de l’utiliser avec un système domotique, le tout via MQTT et sans dépendance au cloud comme nous allons le voir ici.

Mais même si vous n’optez pas pour le flash, ce module est intéressant. Si vous avez déjà un module Sonoff Mini ou basic par exemple, ce Dual R2 vient les remplacer assez avantageusement ajoutant la possibilité de gérer un circuit supplémentaire avec le second relais, mais aussi de suivre la consommation des deux circuits.

Si vous ne faites pas le choix de passer sous Tasmotat comme nous l’expliquons ici, le module reste tout à fait compatible avec le pilotage depuis un système domotique tels que Jeedom ou Home assistant, il faudra simplement prévoir l’installation du plugin (Jeedom) ou de l’intégration (home assistant) comme nous vous l’expliquons dans nos guides déjà disponibles sur le blog.

Quelle alternative a IFTTT pour continuer à utiliser les périphériques Sonoff avec les systèmes domotiques ?

Quelle alternative a IFTTT pour continuer à utiliser les périphériques Sonoff avec les systèmes domotiques ?

IFTTT a participé à la démocratisation de la domotique et plus généralement de la maison connectée et son ouverture. Longtemps décriée (et à juste titre) comme trop restreinte et renfermée…

Home Assistant et Sonoff Wifi : Comment faire?

Home Assistant et Sonoff Wifi : Comment faire?

Si Sonoff remporte un franc succès avec sa gamme de périphériques domotiques Zigbee. 3.0. Historiquement la marque s’était déjà très bien positionnée concernant les périphériques domotiques fonctionnant en wifi. Avec…


Préparation du module Sonoff Dual R3 pour le flash Tasmota

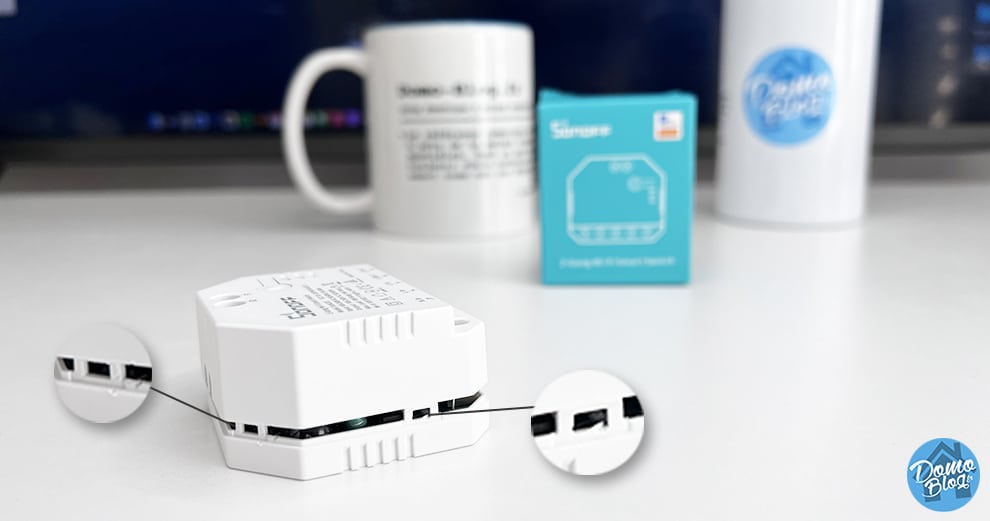

Avant de passer au flash, il faut déjà ouvrir le module, pour cela, utilisez un petit tournevis plat et exercez une pression sur les Zones indiquées ci-dessous. Il y a 4 zones (deux de chaque côté) afin de déclipser les deux parties du boîtier du module Sonoff Dual R3.

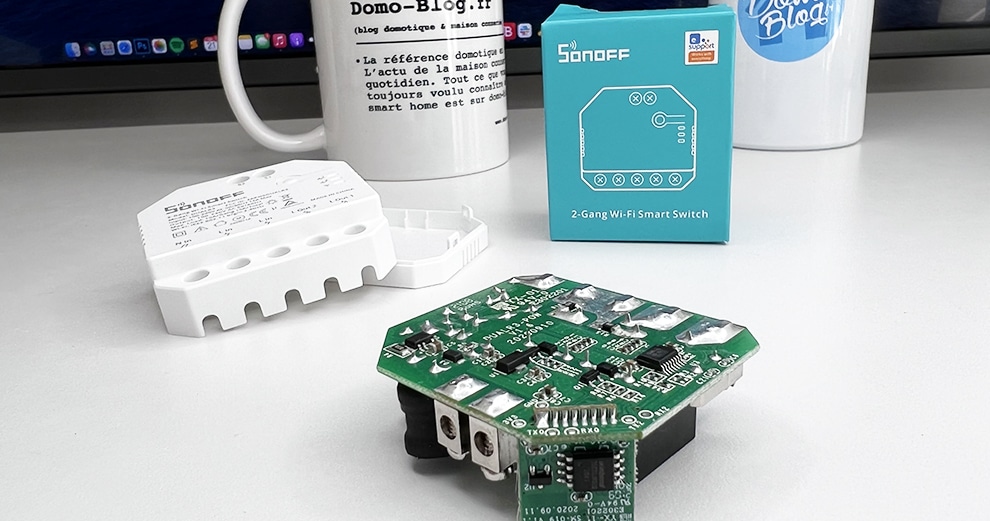

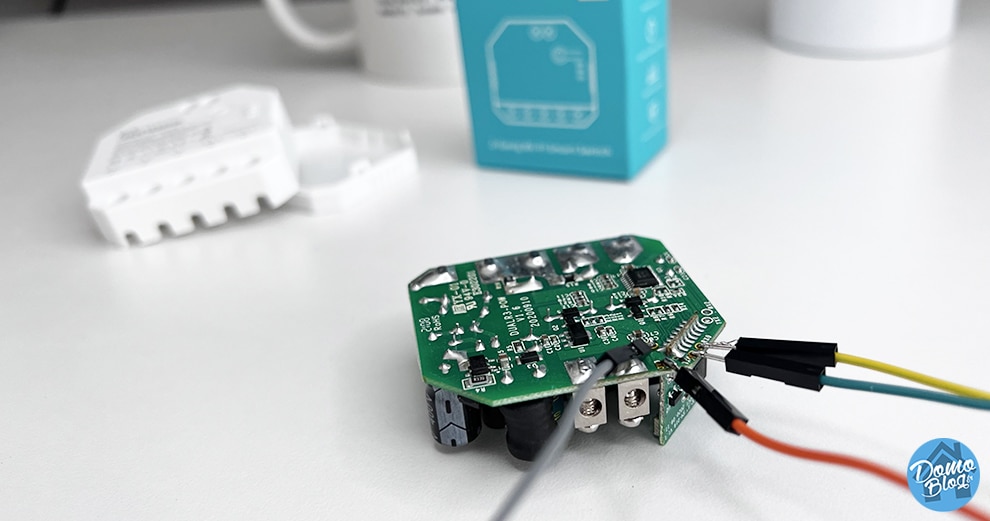

Une fois ouvert, il faut extraire la carte électronique du boîtier. Il faut simplement tirer légèrement dessus et le tour est joué. Une fois sortie de son logement, vous verrez les ports nécessaires au flash apparaître au dessous de la carte électronique du module. Les ports qui nous intéressent sont 3v3, gnd, TX0 et RX0.

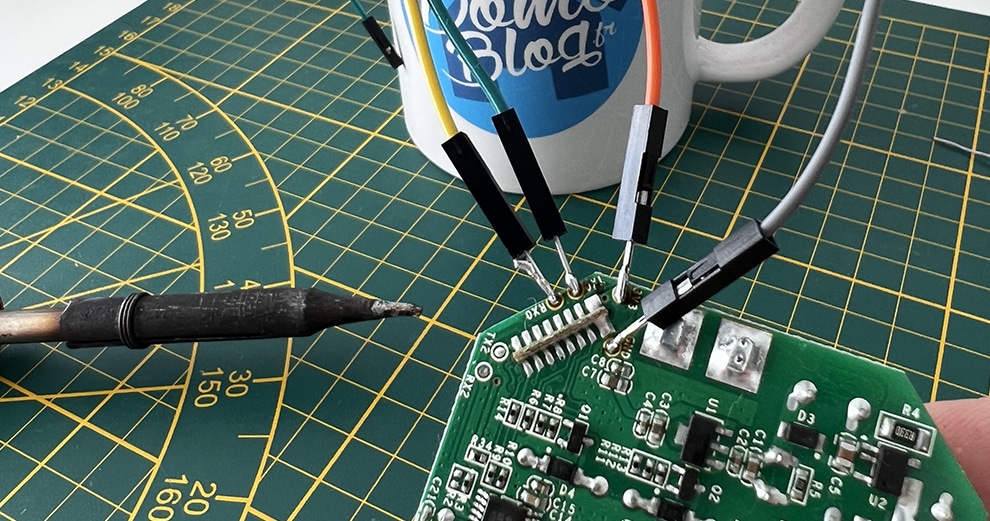

Il faudra ensuite utiliser des câbles de raccordement électroniques avec une extrémité mâle et l’autre extrémité femelle. Au nombre de 4, pour les souder sur la carte.

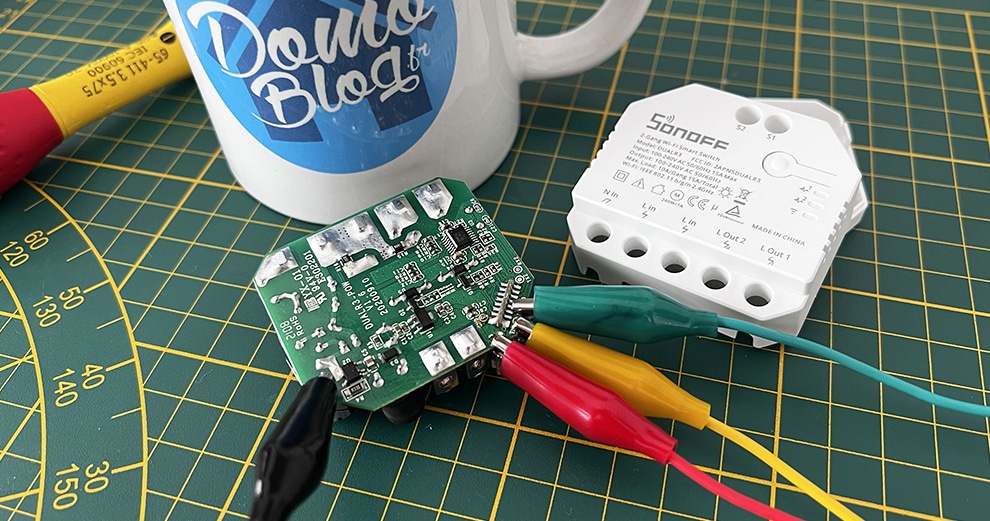

Autre alternative possible, utiliser des pinces crocodiles spécifiques comme mentionnées dans la liste du matériel, avec cette méthode, vous n’avez pas besoin d’effectuer de soudure si vous n’êtes pas forcément à l’aise avec le fer ou n’êtes pas équipé.

Notez que si vous utilisez la méthode pince crocodile, vous trouverez la masse sur la partie gauche de la carte

Le câblage avec le FDTI

Maintenant que nous avons effectué le raccordement coté Sonoff Dual, il faut raccorder les autres extrémités des câbles sur le module FDTI.

Là encore rien de bien compliqué, suivez simplement le tableau de correspondance suivant :

Sonoff Dual R3FDTI
3V3VCC
DNDGND
RX0TX
TX0RX

Attention, le flash et raccordement du module doivent être effectués uniquement connectés au FDTI, il ne faut surtout pas raccorder le 230V.

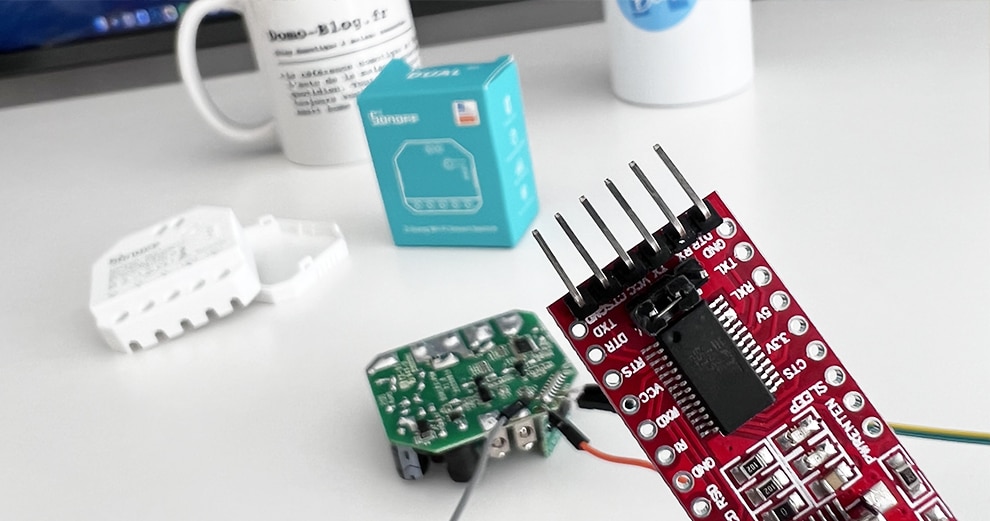

Enfin, le module FDTI dispose de deux modes de fonctionnement pour le VCC (5V et 3,3V), le flash doit se faire en 3,3V, veillez alors bien à ce que le cavalier soit correctement en place sur le module comme ci-dessous.

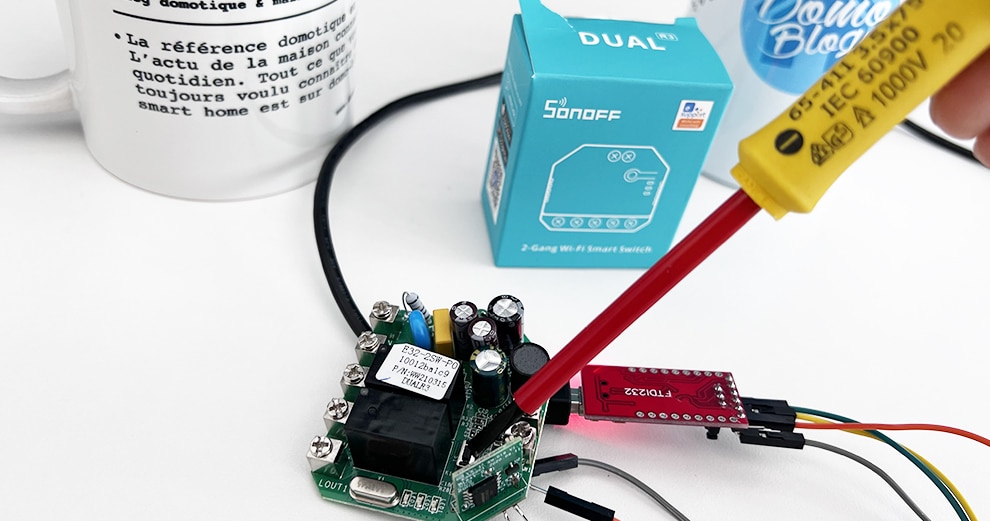

Le raccordement est effectué, vous pouvez maintenant brancher le câble USB du module FDTI au PC, la LED bleue du Sonoff Dual R3 va alors se mettre à clignoter, avant de procéder au flash, il faut encore passer le module en mode GPIO. Heureusement Sonoff a tout prévu, il faut simplement effectuer une pression prolongée sur le bouton à l’aide d’un tournevis. La LED passe au bleu fixe, le module est fin prêt pour le flash sous Tasmota.

Le Flash sous ESP Flasher en deux clics

  1. Téléchargez les fichiers nécessaires au flash sous Tasmota :
  • Le programme Esp-flasher
  • Le firmware tasmota32.bin

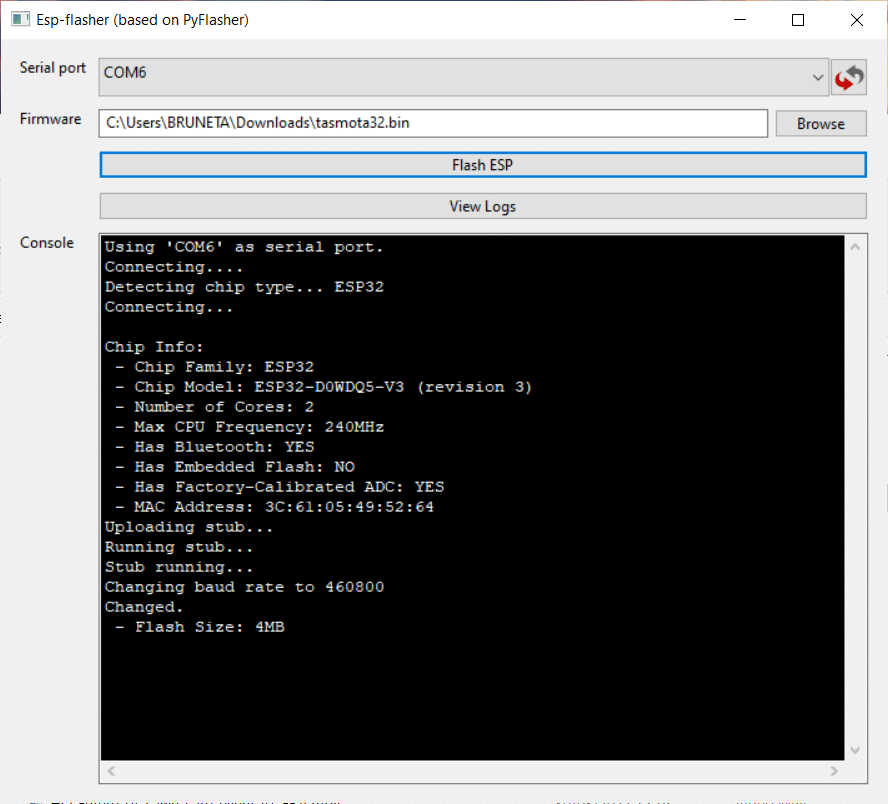

2. Lancez le programme ESP-Flasher, sélectionnez le port de communication généré par le FDTI, puis pointez vers le firmware tout juste téléchargé avant de lancer le flash avec le bouton Flash ESP

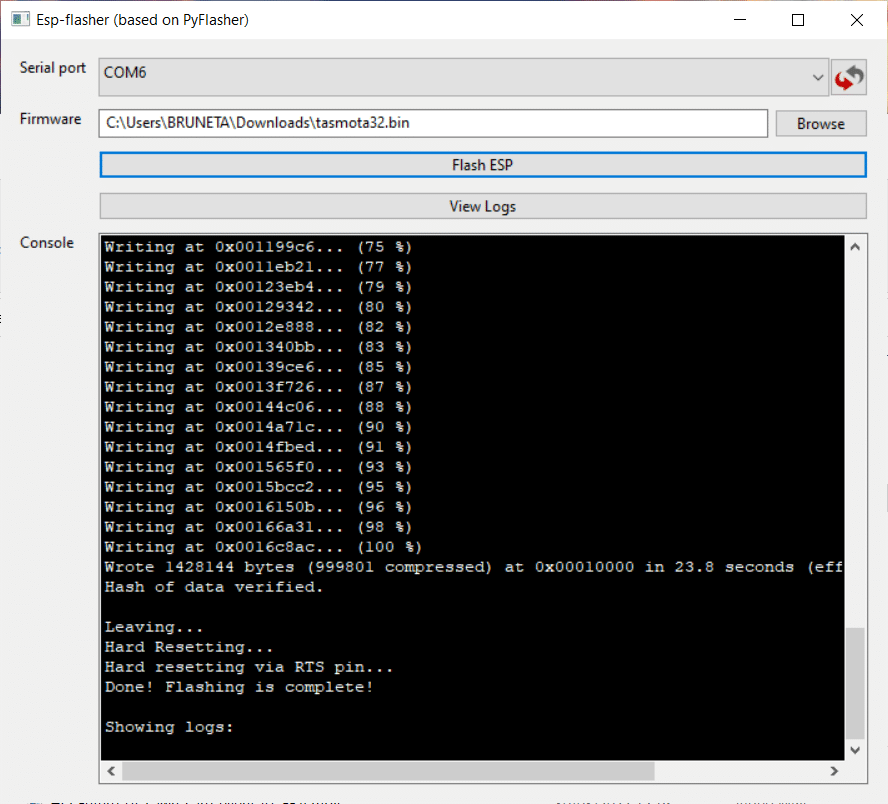

3. Après quelques secondes, les lignes défilent et les 100% sont atteints, le module Sonoff Dual R3 est flashé sous Tasmota, nous pouvons débrancher le module et dessouder les fils avant de remonter le boîtier et le reconnecter au 230V.

Configuration du Sonoff Dual R3

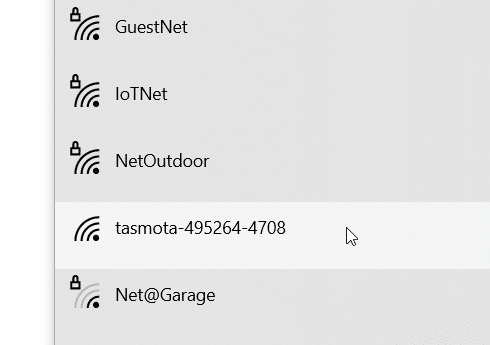

Une fois connecté au réseau électrique de la maison, le module fraichement passé sous le firmware Tasmota diffuse un hotspot Wi-Fi tasmota -xxxxx-xxxxx, ouvrez votre gestionnaire de connexion Wi-Fi pour apercevoir le réseau et vous y connecter.

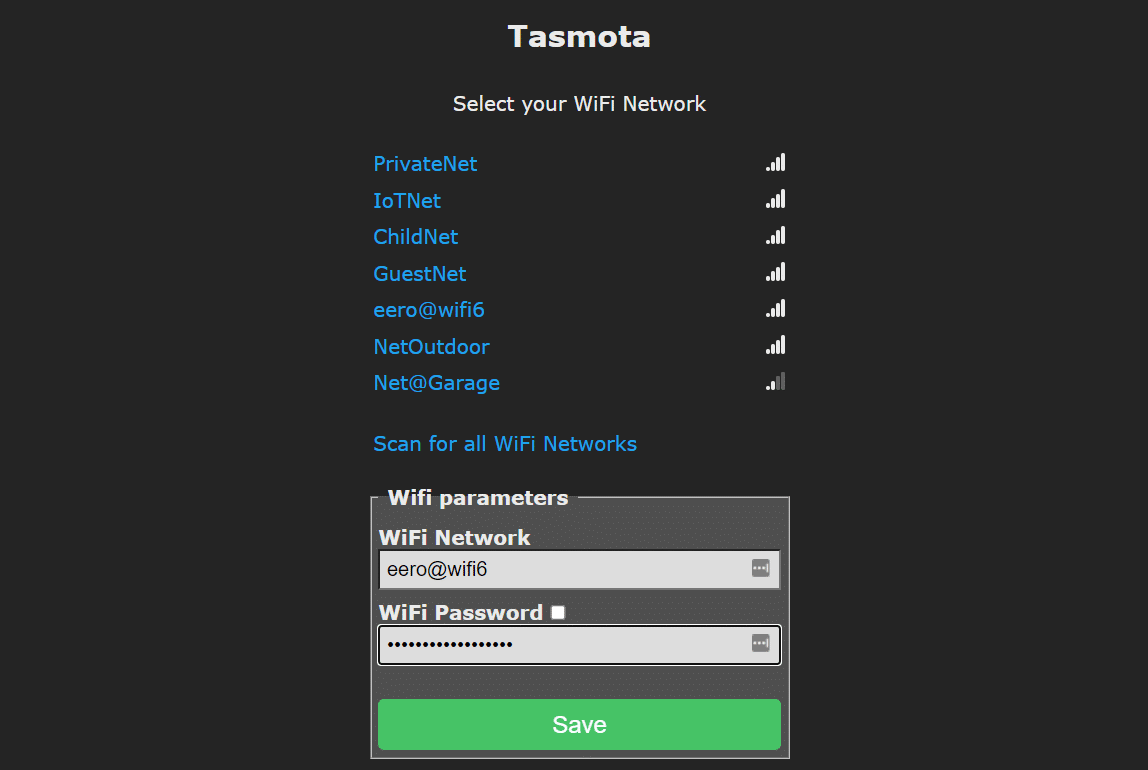

Une nouvelle page doit s’ouvrir automatiquement sur votre PC vous invitant à sélectionner le réseau Wi-FI sur lequel connecter votre module relais Sonoff sous Tasmota. Indiquez le réseau wi-fi ainsi que la clé de cryptage puis validez.

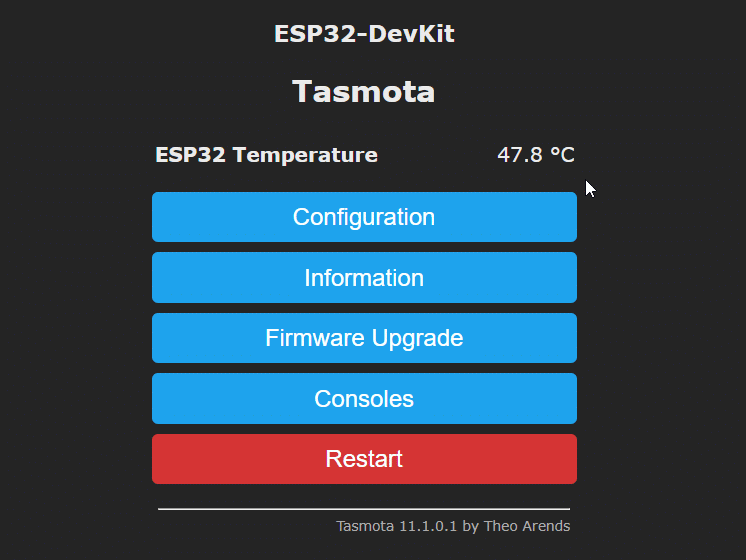

Le Sonoff Dual R3 va alors redémarrer et afficher la page suivante. Vous voilà connecté sur le module, lui-même connecté à votre réseau local.

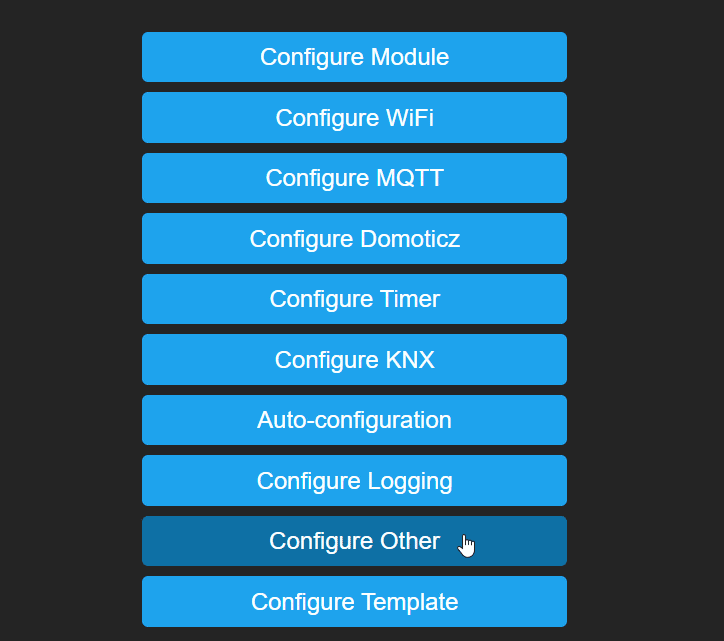

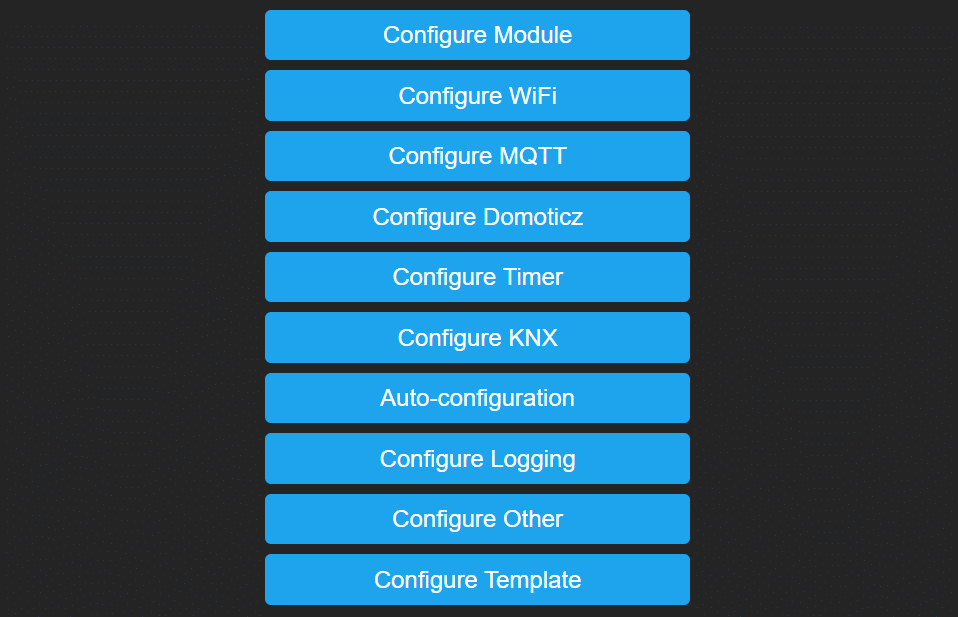

Entrez maintenant dans le menu Configuration pour appliquer la première configuration nécessaire, le Template du module. Vous l’avez peut-être remarqué sur la page principale du module sous Tasmota, nous n’avons pas encore l’état des relais, ni même les informations de consommation. Nous devons pour cela injecter le template du module. Une fois sous Configuration, rendez-vous dans le menu Configure Template.

Puis configure Other.

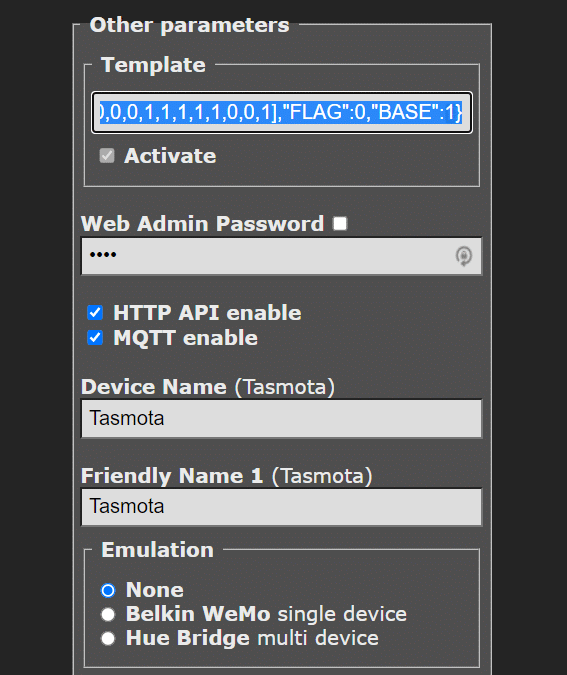

Copiez alors le code du template suivant :

{"NAME":"Sonoff Dual R3","GPIO":[32,0,0,0,0,0,0,0,0,576,225,0,0,0,0,0,0,0,0,0,0,7296,7328,224,0,0,0,0,160,161,0,0,0,0,0,0],"FLAG":0,"BASE":1}

Puis collez ce code dans le champ template du menu Tasmota avant de valider sans rien changer d’autres.

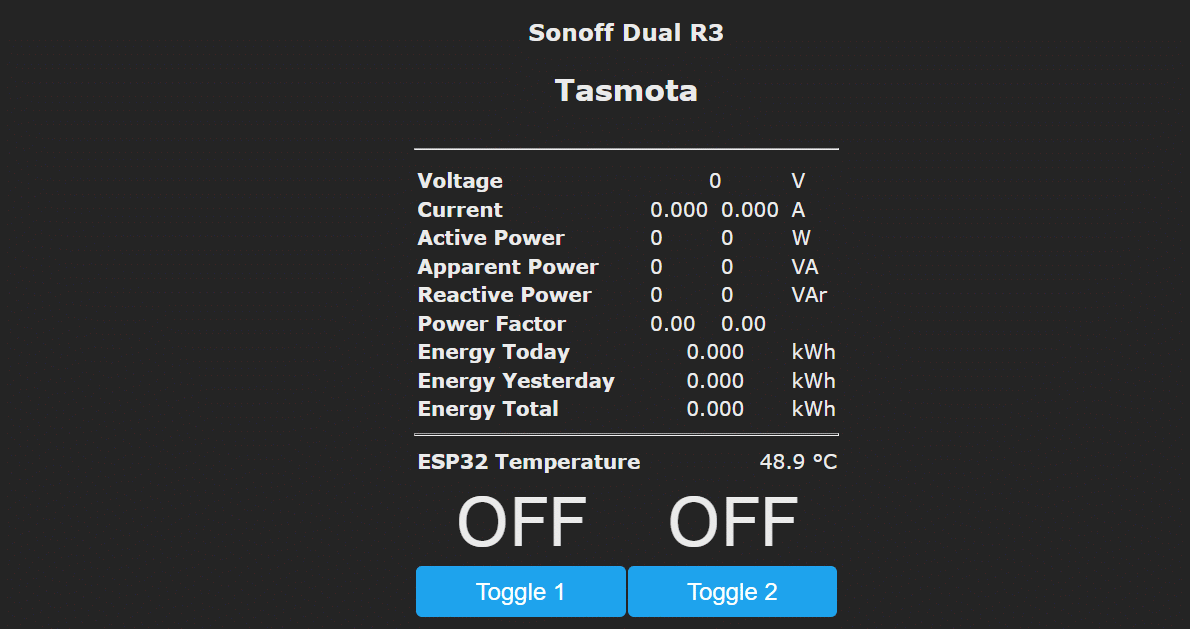

Le module redémarre et vous voilà de retour sur la page d’accueil, vous avez maintenant l’intégralité des informations nécessaires au bon fonctionnement du module !

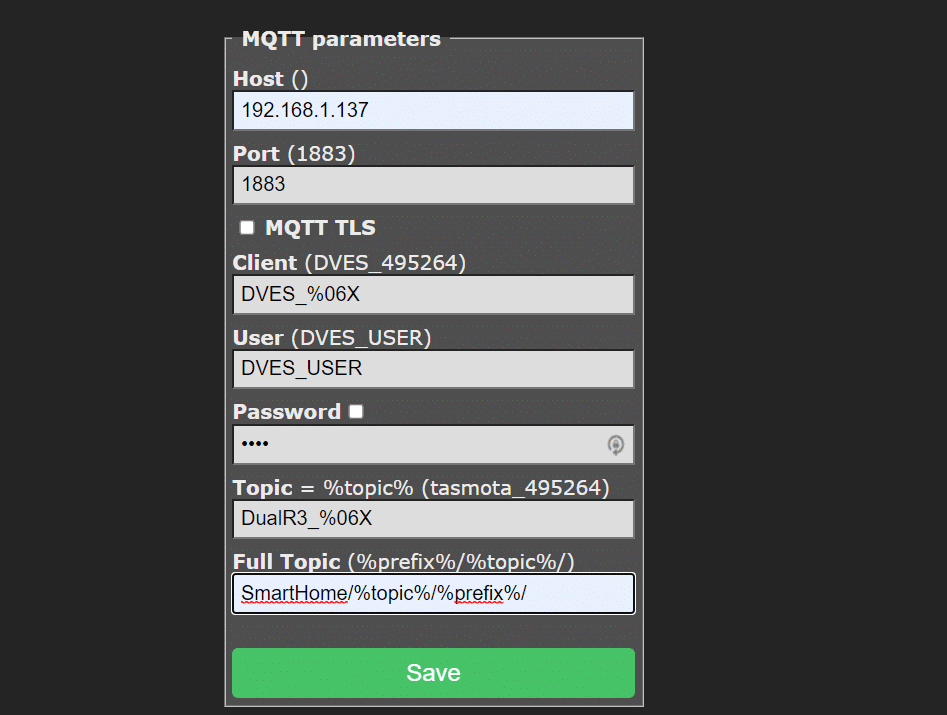

Terminez la configuration avec les informations nécessaires au fonctionnement avec MQTT. Comme sur le screen ci-dessous, indiquez l’adresse IP de votre broker MQTT, puis des identifiants si vous en avez. Enfin donnez un nom au topic du module et modifiez le full topic comme indiqué pour réorganiser plus facilement vos modules Sonoff sous un même topic général.

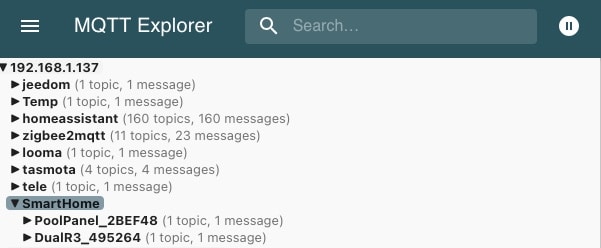

Avec un petit coup de MQTT explorer vous voyez apparaître votre module tout de suite après avoir sauvegardé la configuration, nous en avons terminé avec la configuration du module, il est maintenant prêt à dialoguer avec la domotique Home Assistant ou Jeedom.

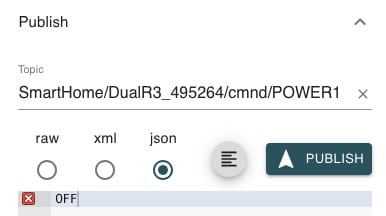

Pour commander le module, il faudra utiliser le chanel MQTT cmnd comme dans l’exemple ci-dessous pour piloter le relais 1.

Utilisation avec la domotique Jeedom

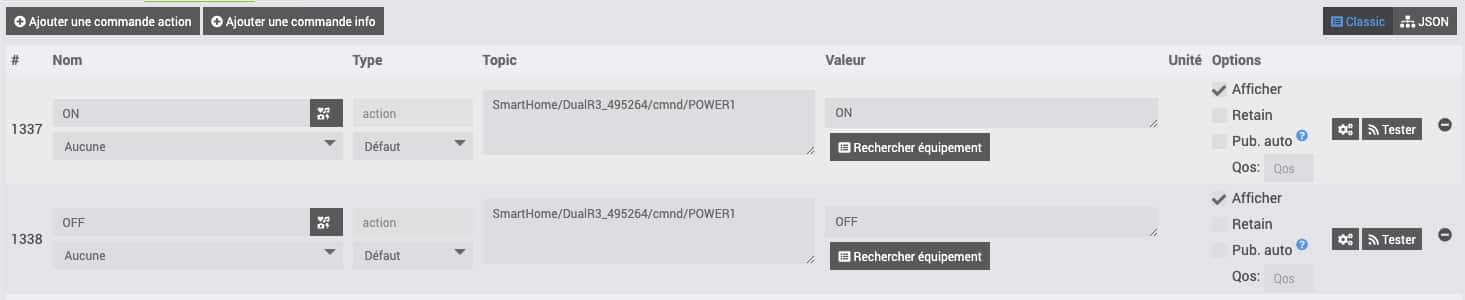

Pour utiliser ce module avec la domotique Jeedom plusieurs solutions sont possibles. En règle générale j’utilise le plugin ZigbeeLinker qui a pour avantage de générer automatiquement les commandes pour vous. Mais vous pouvez également le faire en manuel avec Jmqtt. Par exemple ici les commandes d’action sur le relais 1 du module.

Utilisation avec la domotique Home Assistant

Côté Home Assistant, il existe directement une intégration Tasmota, vous devrez simplement utiliser un accès sécurisé par un compte sur votre MQTT.

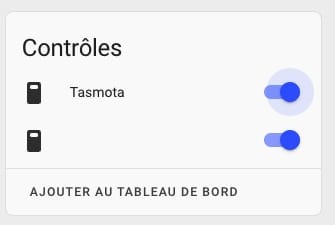

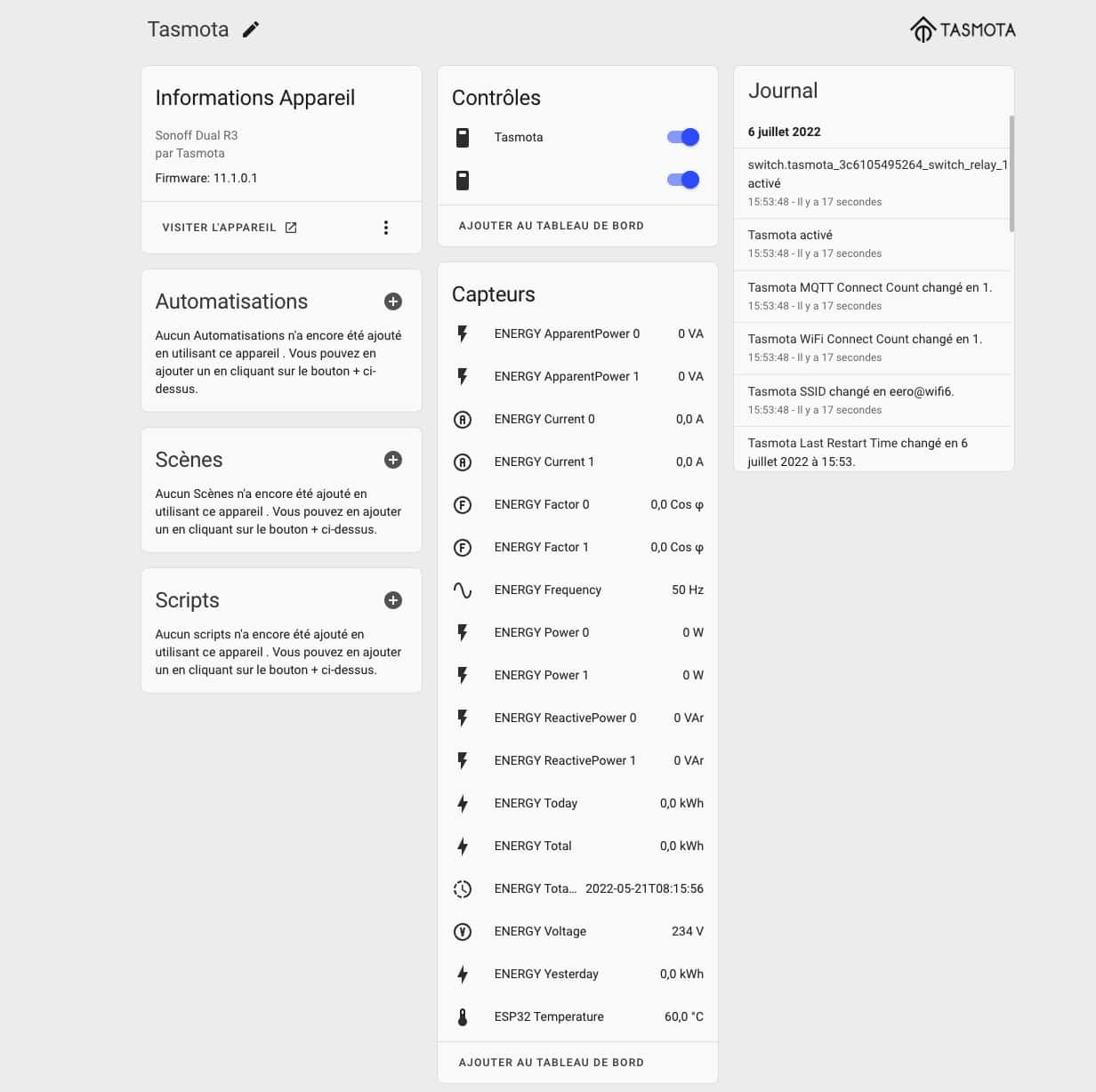

Une fois la configuration MQTT effectuée sur le module, celui-ci remonte immédiatement dans l’intégration Tasmota. Les actions ON/OFF sur les deux relais à intégrer à votre dashboard.

Mais également toutes les informations de consommation car pour rappel, le Sonoff Dual R3 permet de piloter deux circuits électriques, mais également de suivre la consommation des deux circuits.

Conclusion

Le module Sonoff DUAL R3 est véritablement un super module domotique. Le flash sous Tasmota le transforme en double relais MQTT capable au passage de mesurer la consommation des deux circuits, le tout pour seulement 19€.
