Test du Sonoff ZBMINI-L : Le module ZigBee sans neutre Sonoff à moins de 15€

test-sonoff-zbmini-l-module-relais-sans-neutre-zigbee

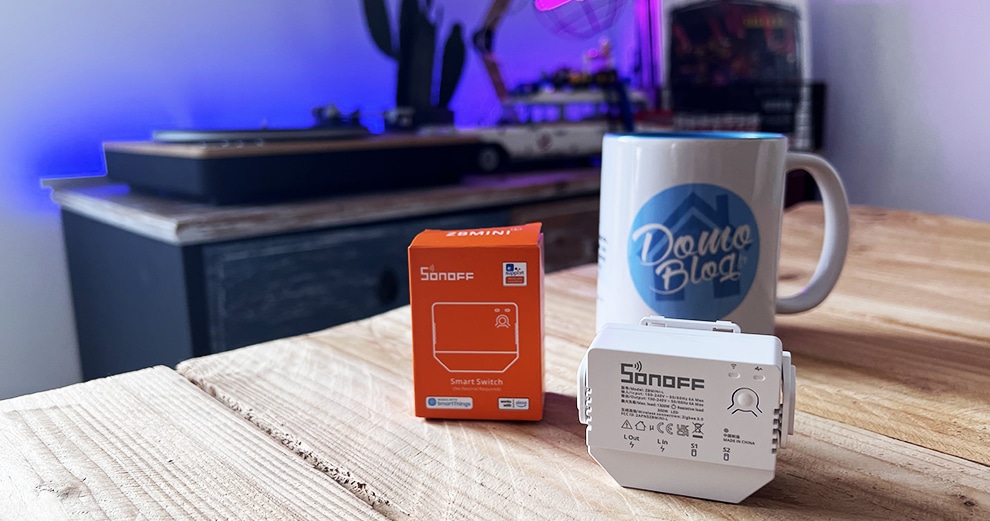

Le ZBMINI-L de Sonoff est sans doute le module que tout le monde attendait avec impatience. Il s’agit du premier module Zigbee qui peut prendre place derrière un interrupteur sans nécessiter le neutre. Si le neutre à l’interrupteur est un standard bien ancré dans d’autres pays, en France, on trouve plus souvent le neutre au niveau de l’éclairage et un simple retour (la navette), accompagnant la phase au dos de l’interrupteur.

Un point qui peut alors vite devenir bloquant quand on souhaite connecter son éclairage, sans devoir modifier l’installation tout en conservant le mode manuel dit “classique” à l’interrupteur.

Un nouveau micromodule qui ne fait pas dans le light, ce n’est rien de le dire !

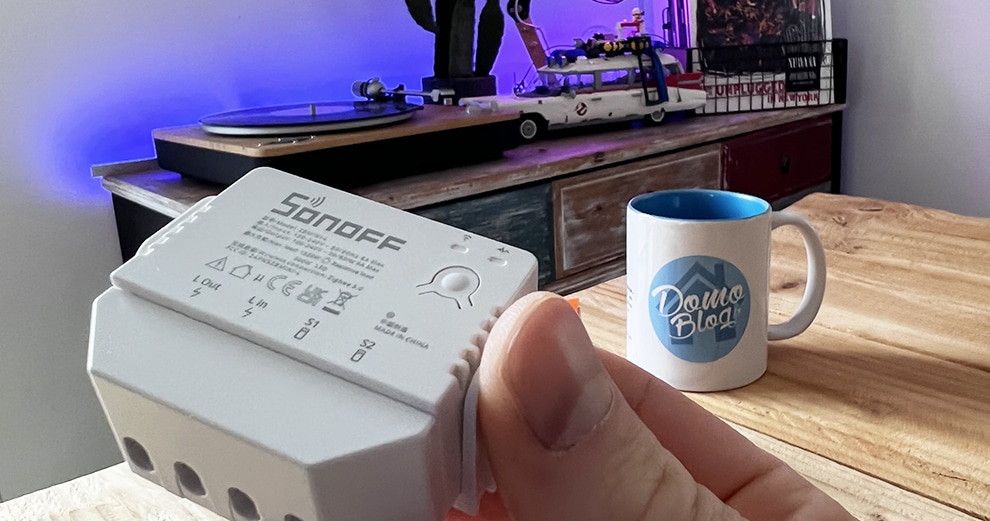

En effet, si ce nouveau module Zigbee de Sonoff est une petite révolution, vous remarquerez rapidement sur les photos qui vont suivre que ce dernier parait, disons-le, volumineux. Alors oui, je vous le dis tout de suite, c’est un, si ce n’est le plus gros des modules relais encastrables. Vous le verrez plus loin, n’imaginez même pas pouvoir le rentrer dans une boite d’encastrement de tailles standard, c’est tout simplement impossible ! Mais des alternatives existent, vous verrez.

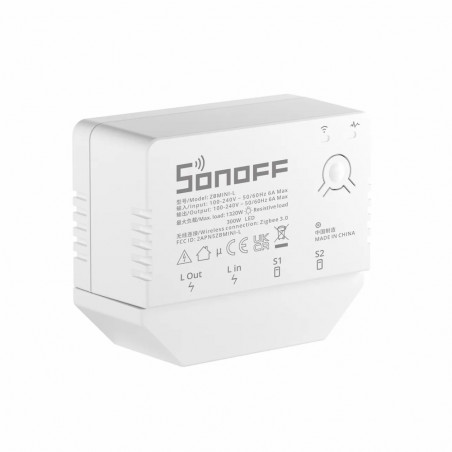

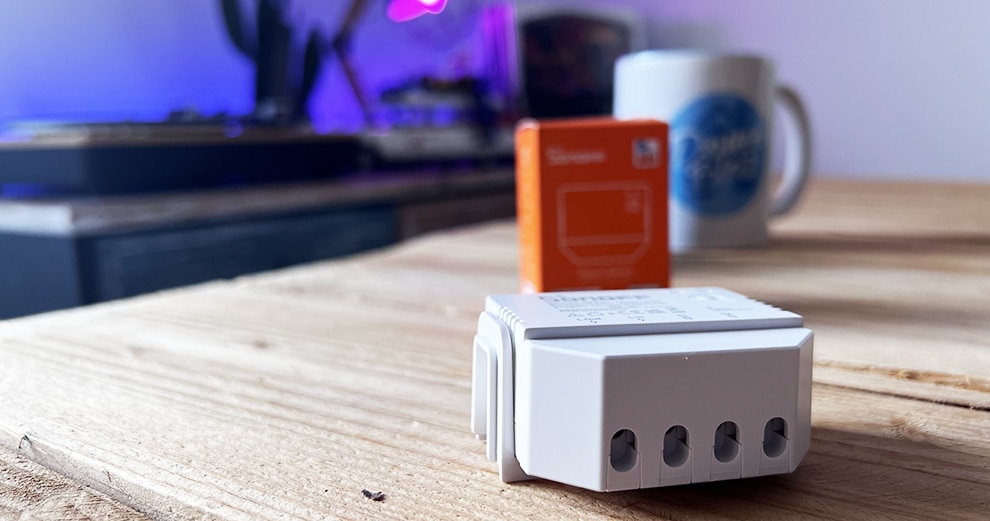

Il s’agit donc d’un micromodule relais doté d’un bornier avec 4 entrées/sorties. Deux bornes pour accueillir les fils qui arrivent à l’interrupteur avant d’installer le module et deux autres bornes pour y connecter l’interrupteur.

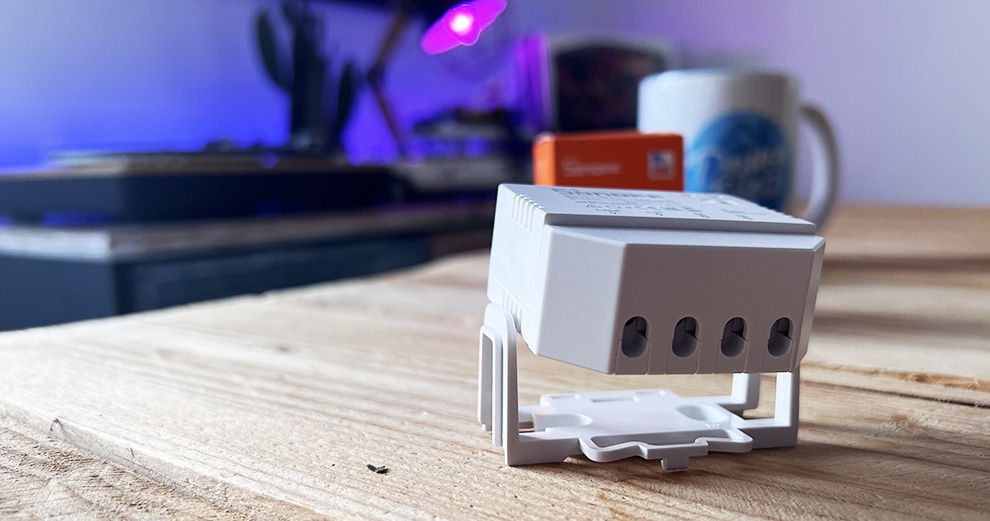

Autre point intéressant pour combler le problème d’encombrement, ce module comme plusieurs nouveaux modules de Sonoff dispose d’un support de fixation. Ce dernier peut soit être fixé au mur, soit, plus pratique encore, fixer au tableau électrique puisqu’il est rail DIN compatible.

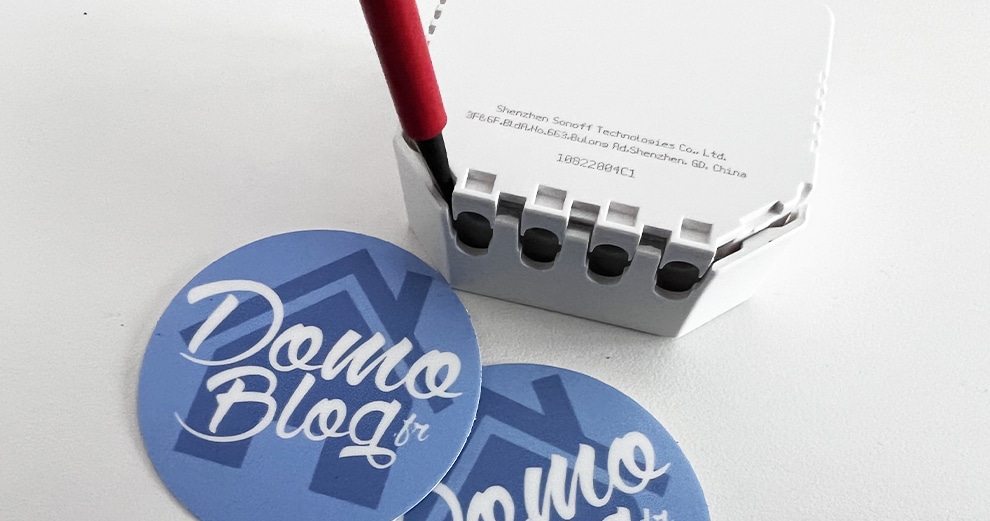

Il faudra faire preuve de dextérité et d’ingéniosité pour sortir le cache qui permet d’accéder aux connexions. La protection est un plus, mais cette dernière tient bien en place, il faudra un tournevis et ne pas avoir peur de forcer pour la déloger de son emplacement. C’est un détail, mais à revoir sur les prochains modèles.

Quel câblage pour ce module Zigbee de Sonoff ne nécessitant pas le neutre ?

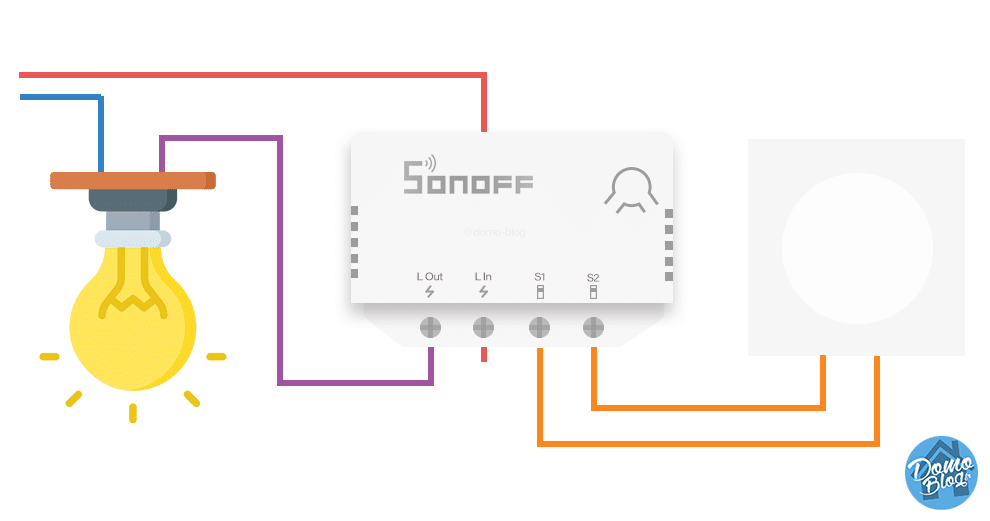

Le câblage est simple, le module ZBMINI-L vient tout simplement remplacer l’interrupteur, et l’interrupteur quant à lui, vient se raccorder sur les deux autres bornes. Rien de compliqué, c’est même un des modules les plus simples à câbler. Il n’y a pas de questions à se poser pour le mettre en place.

Nous avons toutefois, pour confirmer la connexion, dressé un petit schéma de raccordement, comme à chaque foi que nous testons ce type de modules. Comme toujours le câblage doit s’effectuer hors tension et vous devez toujours verifier l’absence de tension sur le circuit avant d’intervenir à l’aide d’un VAT.

Attention, le module est spécifiquement fait pour un usage sans neutre ! N’imaginez pas pouvoir l’utiliser sur un circuit avec neutre, il n’est pas fait pour et vous obtiendrez un joli flash !

Ou installer ce module imposant ?

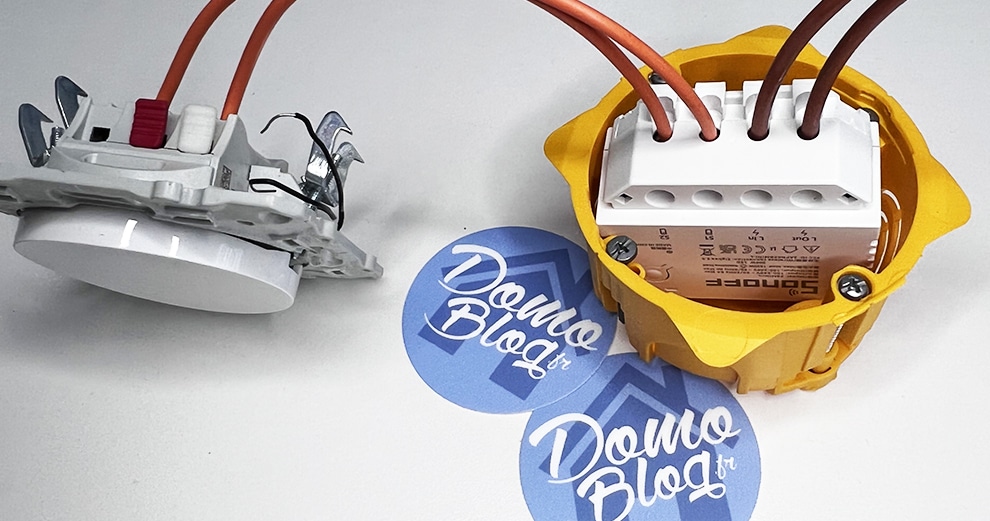

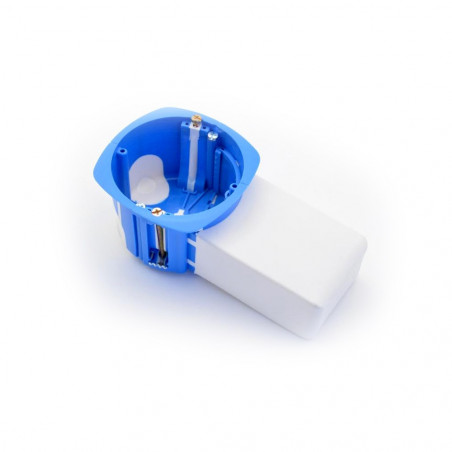

La taille du module l’empêche de prendre place dans une boite d’encastrement standard, c’est bien simple, il ne rentre même pas à lui tout seul, alors ne comptez pas pouvoir remettre l’interrupteur par-dessus. En revanche, si vous remplacez la boite par une boite à chaussette, vous pourrez tout à fait l’installer de manière classique et habituelle. La boite d’encastrement à chaussette est de toute manière plus que conseillée, quelle que soit la taille du micromodule.

Tout simplement, car cette dernière permet de ne pas forcer pour y loger le module et exercer une pression importante sur les fils, au risque de les abimer et/ou les débrancher.

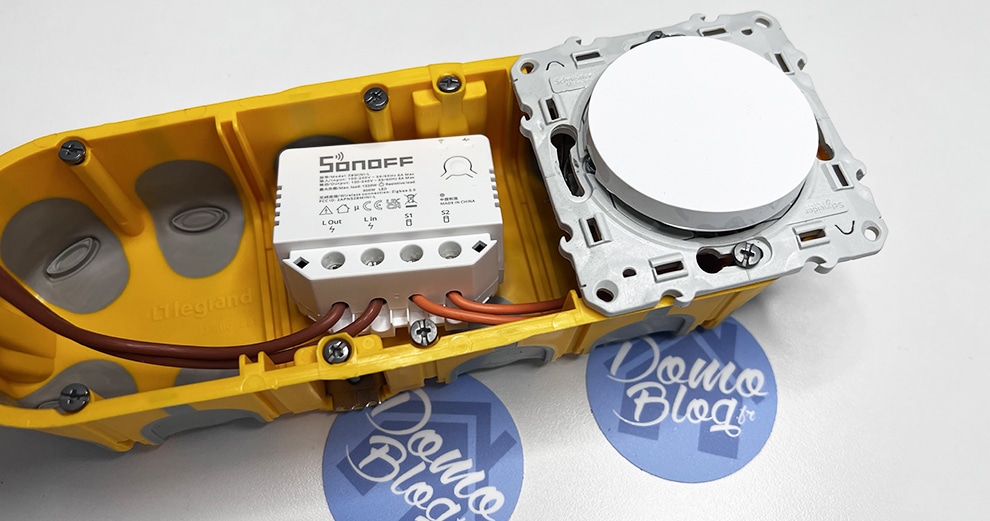

Si vous désirez installer le module sur un interrupteur qui serait présent devant une boite multiple, peu également est une bonne idée.

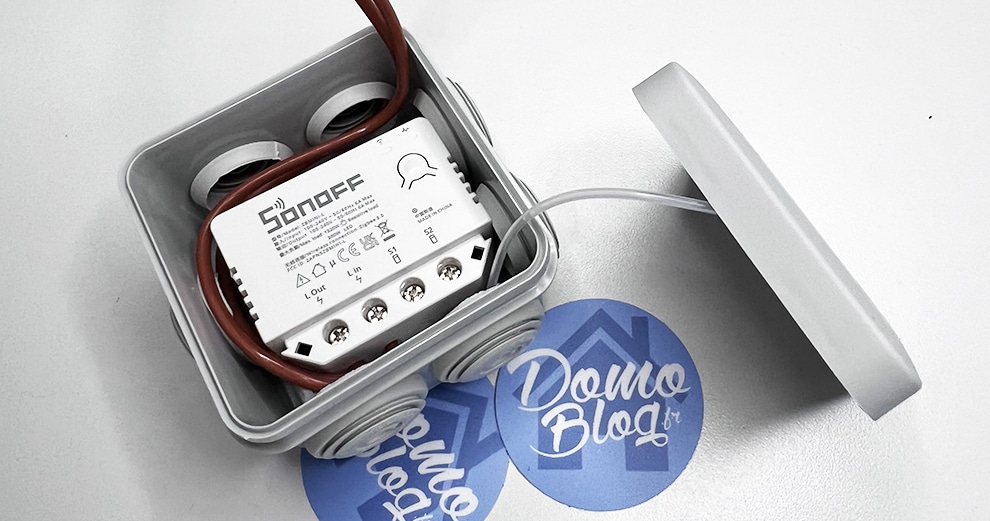

Comme tous les modules Sonoff, ce nouveau relais sans neutre ne craint pas l’utilisation en extérieur, sous réserve d’utiliser une boite étanche. Dans cette optique, vous pourrez parfaitement utiliser une boite petite boite plexo, le module y rentre parfaitement bien.

Home Assistant, Jeedom Zigbee2MQTT, Google Home, Alexa et même Philips Hue !

Nous n’avons en effet rencontré aucun problème côté compatibilité puisque ce module est reconnu par la plupart des contrôleurs Zigbee du marché. Si bien qu’il est aussi bien compatible avec une domotique Jeedom ou Home Assistant. Attention toutefois pour Zigbee2MQTT, le module est reconnu et intégré, mais pas encore tout à fait fonctionnel avec un contrôleur CC2531. Il faudra attendre une mise à jour pour le voir totalement supporté. En revanche, avec le contrôleur Sonoff, aucun problème, c’est bien normal ! Le pilotage vocal sera directement possible avec un Google Nest Hub 2 ou un appareil Amazon Echo qui dispose d’une puce ZigBee. (Echo dot 4, Echo Plus ou Echos Show, mais aussi par l’intermédiaire du système Wifi eero).

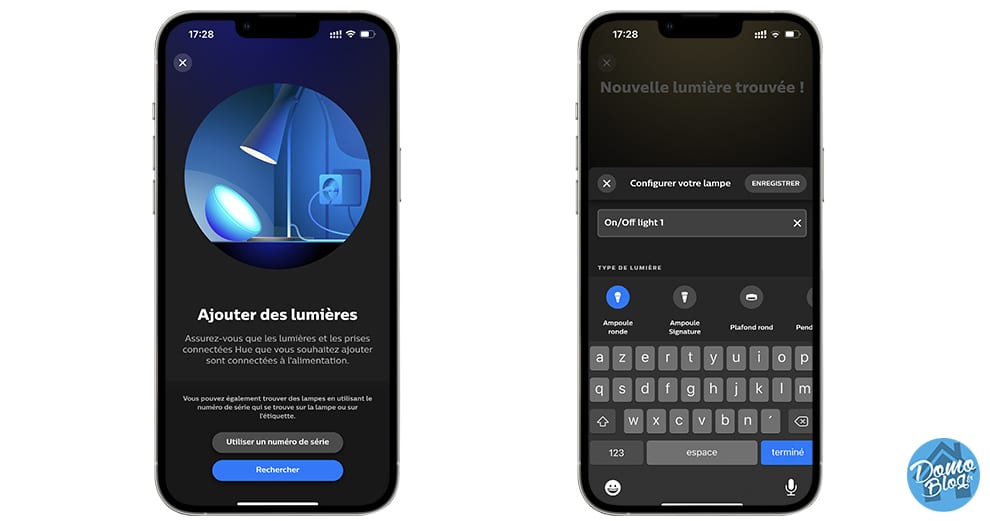

Autre fait intéressant, car Sonoff communique sur le fait que son périphérique n’est pas compatible avec les solutions Ikea et Philips Hue, pourtant, j’arrive à l’intégrer ans aucun problème à un pont Philips Hue. Il est alors vu comme un actionneur de type On/Off par le système.

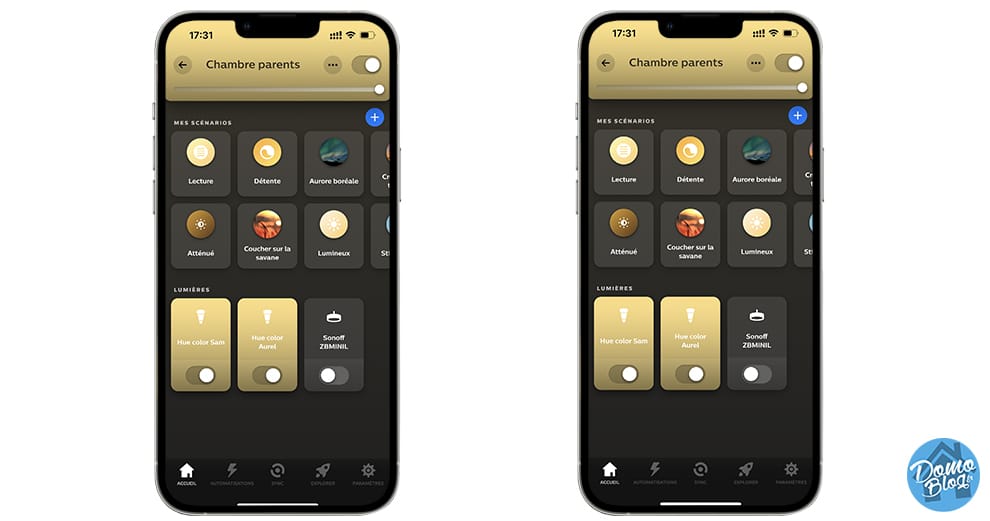

Attention cependant, le pilotage de ce ZBMINI-L sur Philips Hue ne fonctionne qu’en pilotage unitaire. C’est-à-dire que si vous désirez allumer un groupe (piece) et que ce module en fait partie, il ne suivra pas l’ordre. De même pour éteindre le groupe, il restera allumé. En revanche, de manière unitaire aucun problème pour allumer ou éteindre les lumières connectées derrière le ZBMINI-L. Un moyen de contournement qui fonctionne est de passer par Jeedom, Home Assistant, Google ou Alexa pour allumer le groupe + le ZBMINI-L afin d’obtenir un pilotage groupé fonctionnel.

Bilan de ce nouveau module Zigbee ZBMINI-L, bien ou pas ?

Outre quelques petits points qui ne sont pas trop dérangeants, il s’agit d’un excellent module relais. D’une part il comble un manque cruel en Zigbee, offrant la possibilité de monter ce type de module sans neutre à l’interrupteur, mais en plus il offre une grande compatibilité, enfin que dire de son tarif qui comme toujours avec les produits Sonoff est très attractifs.

À seulement 14€ le module, il est difficile de trouver mieux. On regrette cet embonpoint qui ne permet pas de l’installer derrière un interrupteur sans changer la boite, bien que cela soit tout de même recommandé dans tous les cas, même avec un module plus petit !

Le produit est excellent, mais aurait été parfait avec une pleine compatibilité Philips Hue, il reste toutefois utilisable dans un environnement Hue, il faudra simplement user d’un peu de malice. C’est donc un quasi sans faute pour ce nouveau micromodule qui sera sans doute très vite partie intégrante de votre installation domotique.

Domo-blog a fait le choix de ne pas polluer votre lecture avec de la publicité. Vous trouverez cependant des liens affiliés vers les produits recommandés dans le contenu. Cela ne perturbe en rien votre experience de lecture et permet de financer le blog.
Vous pouvez également soutenir le blog en m'offrant un café sur Ko-Fi.


discord

Restez connecté aux nouveautés domotiques, inscrivez-vous à notre newsletter

A propos de cet auteur

Aurélien Brunet

Chef de projet informatique, anciennement informaticien spécialisé dans l'IT industrielle, le réseau et les bases de données. Un peu geek à mes heures perdues, je me suis mis à la domotique en 2012 pour sécuriser mon domicile.
Depuis, je teste, j’installe, je code, j’améliore mon installation et surtout, je partage avec vous mon expertise via ce blog et mon podcast Domotique Chronique pour améliorer votre quotidien dans la maison connectée !

3 Comments

Cliquez ici pour poster un commentaire

Ce site utilise Akismet pour réduire les indésirables. En savoir plus sur comment les données de vos commentaires sont utilisées.

  • Bonjour,
    Très bon module.
    Point de vigilance: suivant la version du firmware, une MAJ est nécessaire car il génère des allumages “fantômes”.
    Une fois faite: impeccable !

    • Bonjour,

      Y a t’il moyen de la faire sans le pont sonoff ? Car perso j’utilise une conbee 2 pour tous mes appareils et ça m’embêterait d’acheter un pont pour chaque marque que j’utilise…

      Globalement à part un ou 2 appareils ikea, les maj semblent bien passer avec le couple conbee 2 + z2m
