Domotiser une VMC est un peu un mystère sur le web. On y lit ici et là plusieurs façons de faire, beaucoup de guides s’appuient sur le module Fibaro double relais FGS-222. La solution fonctionne, mais n’est pas forcément la bonne et comporte un risque. En effet ce module est capable de gérer deux charges distinctes. Sur le principe, si chaque charge est attachée à un relais, ça fonctionne.
Mais le risque d’activer les deux relais en même temps existe et si cela se passe, c’est le drame! Pour éviter tout problème et sécuriser ce point, je vous propose la bonne solution. Utiliser un module Fibaro FGR-222 ou dans la nouvelle version 223 qui n’est autre que le module pour volet roulant. En effet une motorisation de volet roulant fonctionne sur un principe similaire, à savoir avec une fonction montée et une fonction descente. Fonctions que nous associerons à la petite vitesse (PV) et la grande vitesse (GV) de notre VMC.
Le Câblage du FGR-222 sur la VMC
Avant toute chose et comme toujours avec ce genre de micro module, il convient de ne pas se précipiter et étudier minutieusement le câblage.
Pour le coup, je vous ai mâché le travail, vous n’avez qu’à suivre mon câblage qui devrait être le même chez vous.
Attention avec ce genre de câblage. Il est impératif de faire ce montage hors tension. Prenez donc le soin de couper le circuit concerné et toujours vérifier l’absence de tension avant d’opérer à l’aide d’un multimètre ou d’un VAT.

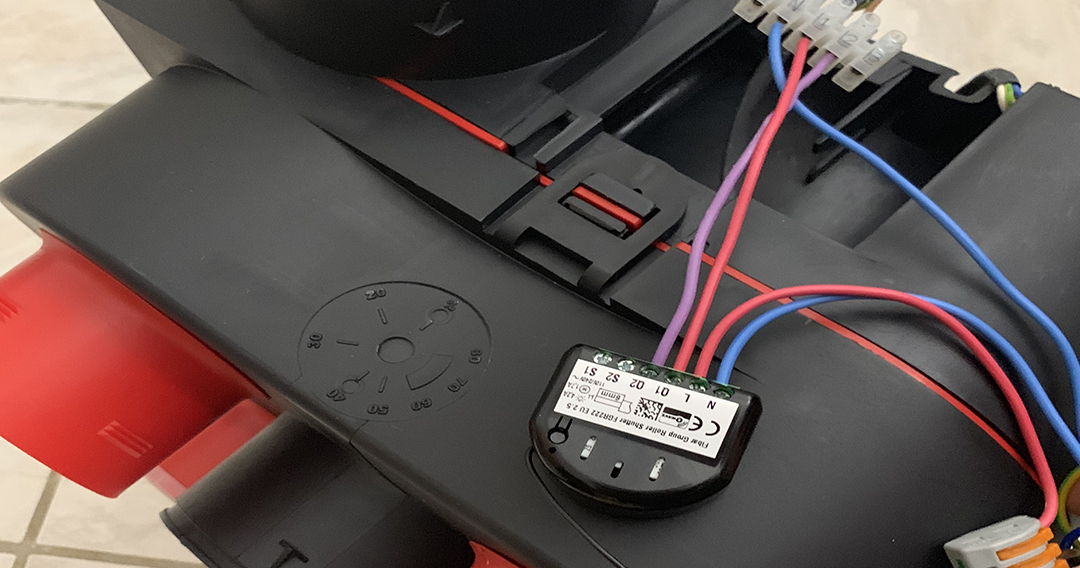

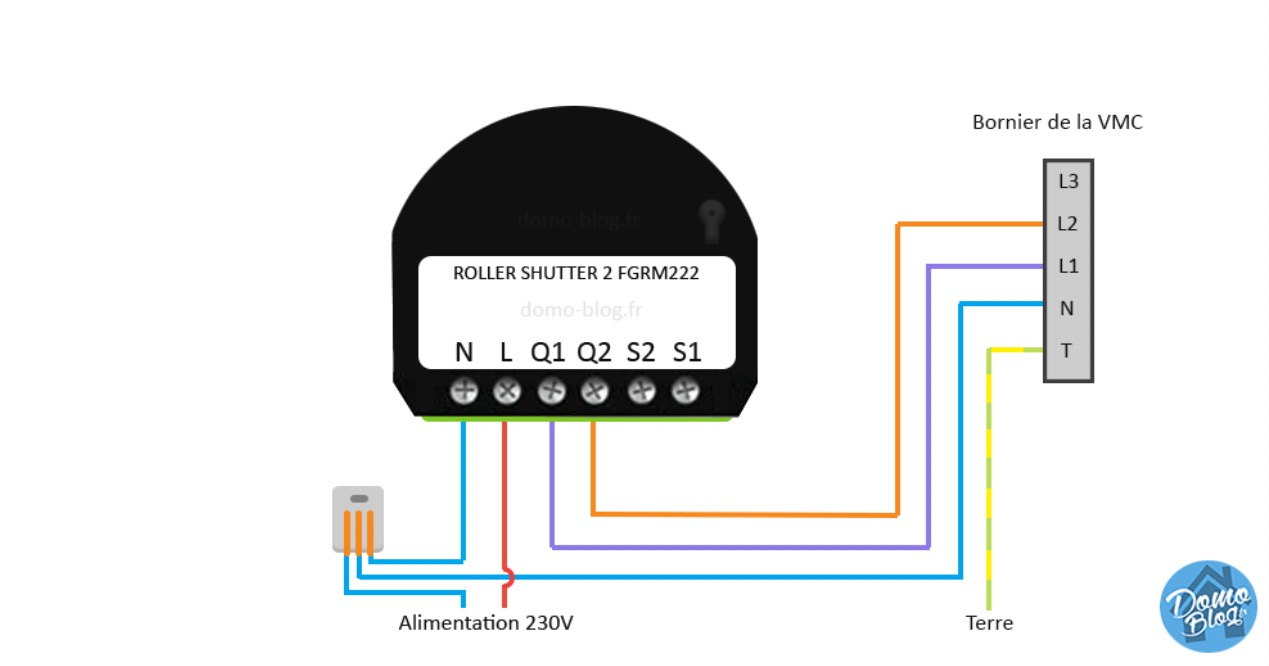

En appliquant le schéma de câblage proposé, vous devriez avoir un résultat similaire.
L’inclusion du Roller Shutter sous Jeedom

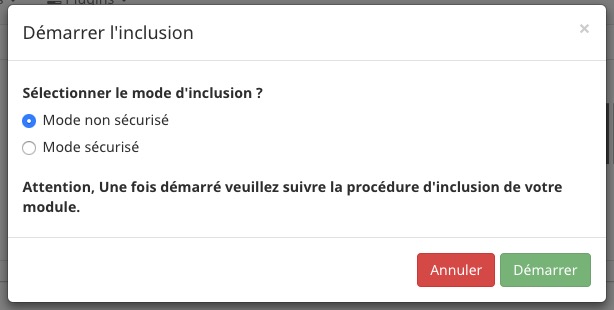

Avant tout, il faut procéder à l’association du module sous le système domotique. Il s’agit d’une association z-wave classique.

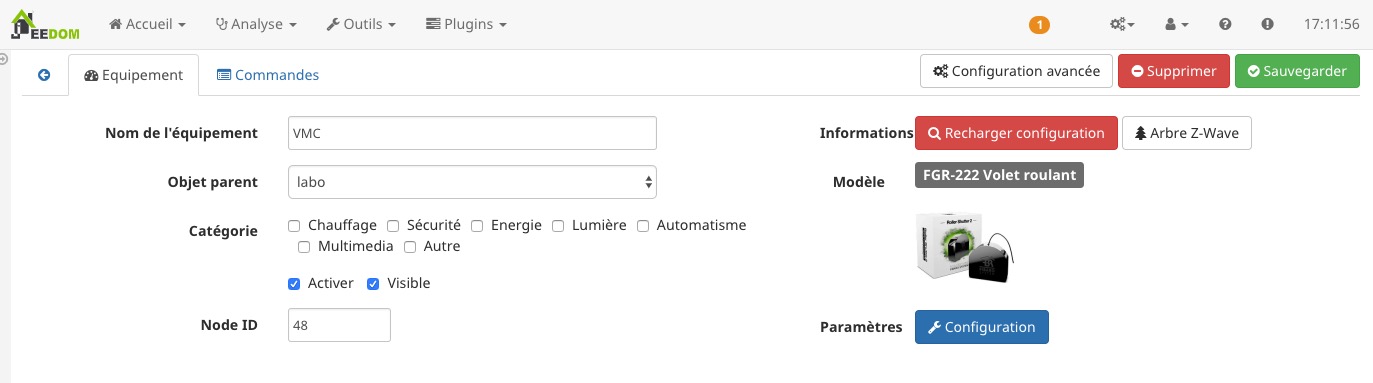

Configurez ensuite le module en lui donnant un nom et une pièce d’affectation.

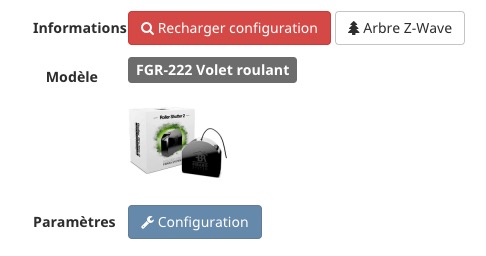

Sauvegardez vos actions et restez sur la fenêtre. Éditez alors la configuration du module via le bouton configuration.
Sous l’onglet paramètres, nous allons procéder à quelques réglages de paramètres z-wave du module afin de le rendre compatible avec le pilotage d’une VMC.
Éditez le paramètre 10 et passez-le en mode volet roulant avec positionnement
Éditez ensuite le paramètre 14 pour définir le type de bouton en poussoir mono-stable

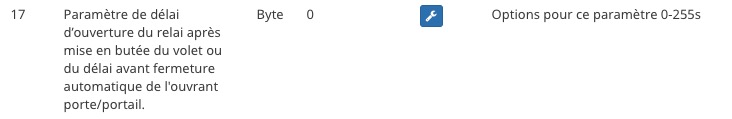

Éditez maintenant le paramètre 17 et attribuez-lui la valeur 0
Vient ensuite le paramètre 18 qui vous passera également à 0
Pour terminer, éditer le paramètre 22 et passez-le, lui aussi à 0.
Pour aller plus loin
Maintenant que nous en avons terminé avec le paramétrage, vous pouvez sauvegarder le tout et vérifier que le module a bien reçu tous les ordres et pris en compte les nouvelles configurations.
Si vous vous rendez dans la pièce d’affectation du module, vous pouvez déjà tester que tout fonctionne. Vous verrez que la touche montée actionnera la grande vitesse et la touche descente la petite vitesse. La touche stop quant à elle, arrêtera le moteur de la VMC. Pour autant, la tuile ne se prête pas vraiment à notre utilisation.

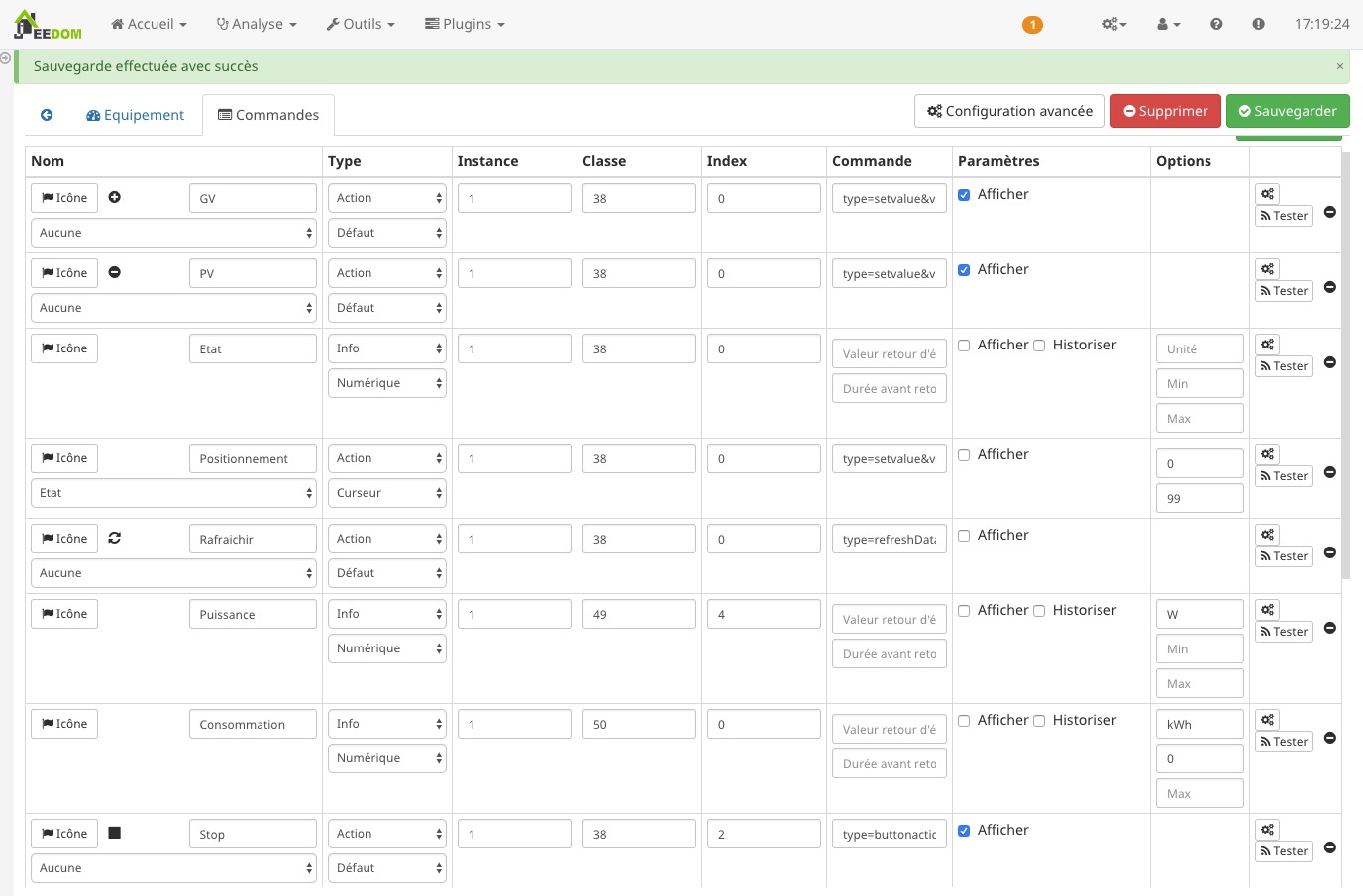

Rendons-nous alors dans la configuration du module sous l’onglet commande. Modifiez alors les commandes comme ci-dessous.
Vous obtenez alors un module bien plus approprié à l’utilisation et le pilotage d’une VMC
VMC, quelle est la règle?
Au fil de mes recherches sur le sujet, je me suis aperçu que beaucoup coupent la VMC. Il faut éviter cela, une VMC ne comporte pas d’interrupteur et pour cause, cette dernière doit tourner 24 heures sur 24 à petite vitesse afin de préserver un air sain dans la maison et contenir le taux d’humidité.
Si vous voulez couper la VMC pour cause de nuisances liées au bruit, recherchez plutôt la source de bruit et corrigez là. Une VMC correctement installée ne génère aucune nuisance sonore en petite vitesse. Vérifiez alors que la VMC n’est pas en appuie contre une cloison ou un élément de charpente. Cette dernière doit être accrochée à un fil sur un élément de la charpente, ainsi sans éléments en contact direct avec le moteur, vous n’aurez aucune nuisance.
Là où la domotique devient intéressante, c’est dans la gestion de la seconde vitesse. Bien souvent, on dispose d’un interrupteur permettant de basculer de PV à GV dans la cuisine. Seulement, si ce dernier peut être utile dans la cuisine, il l’est beaucoup plus dans la salle de bain.
Afin de rendre cette gestion intelligente, vous n’avez qu’à installer un module d’hygrométrie connecté au système domotique et configurer un seuil d’activation et de désactivation via un scénario.
À vous de jouer pour automatiser de façon intelligente la gestion de votre VMC.
Attention, si le guide à été fait à l’époque avec le module Fibaro pour volet FGR222 (Roller Shutter 2), il semble qu’il ne soit plus possible d’utiliser le nouveau module Fibaro équivalent (FGR223). Je vous recommande plutôt d’utiliser un module relais double (FGS 223). Attention toutefois, il faudra veiller à intégrer au scénario de changement de vitesse la mise à OFF de la vitesse precedente pour ne pas voir les deux vitesses allumées en même temps.
Sinon, nous avons aussi une autre solution simple et sans travaux !
Comment automatiser la VMC simplement, sans domotique et sans travaux ? Avec SwitchBot !
