La gâche électrique
Il s’agit d’une gâche standard de marque Extel qui m’a coûté 18€, elle s’alimente en courant continu entre 8 et 12V – 500mA et peut se monter dans les 2 sens d’ouverture. Peu importe donc si votre portillon s’ouvre à gauche ou à droite, cette gâche s’adaptera à la situation.
- Gâche serrure à encastrer
Dernière mise à jour du tarif le 2024-04-24 at 12:42
Elle fonctionne sur le principe de l’impulsion, j’ai réalisé un petit schéma pour une meilleure compréhension de son fonctionnement
Il n’y a pas de tempo! Ce qui veut dire qu’il n’y a pas de temps imparti pour franchir le portail avant qu’il se reverrouille. Après une pression sur le bouton, le portillon reste fermé, mais la gâche est libérée électriquement. Ce qui signifie que si vous tirez sur le portillon, il s’ouvre sans résistance.
Après ouverture, quand vous repoussez le portillon, une fois le pêne dans la gâche, celle-ci se reverrouille. Je trouve ce principe top comparé aux gâches de porte d’immeuble ou autre qui après pression sur le bouton, vous laisse 4 à 5 secondes pour ouvrir la porte. Sous peine de devoir re-sonner pour que votre interlocuteur appuie de nouveau sur le bouton si vous n’este pas assez rapide.
L’installation de la gâche
Il va falloir pour cela faire un peu de bruit et de poussière, l’idée étant de définir l’emplacement final de la gâche dans le pilier et de creuser son emplacement au perforateur et au burin.
1 Après avoir délimité le futur emplacement de la gâche, il faut creuser le pilier. Attention, prenez bien vos mesures, car une fois le trouv creusé, il sera trop tard!
3 Il faut maintenant traverser le pilier afin de faire passer le fil, pour cela, j’ai utiliser une mèche de 40cm de long sur le perfo. La aussi, il faut bien calculer son coup pour sortir à l’endroit désiré.
4 On passe maintenant le câble.

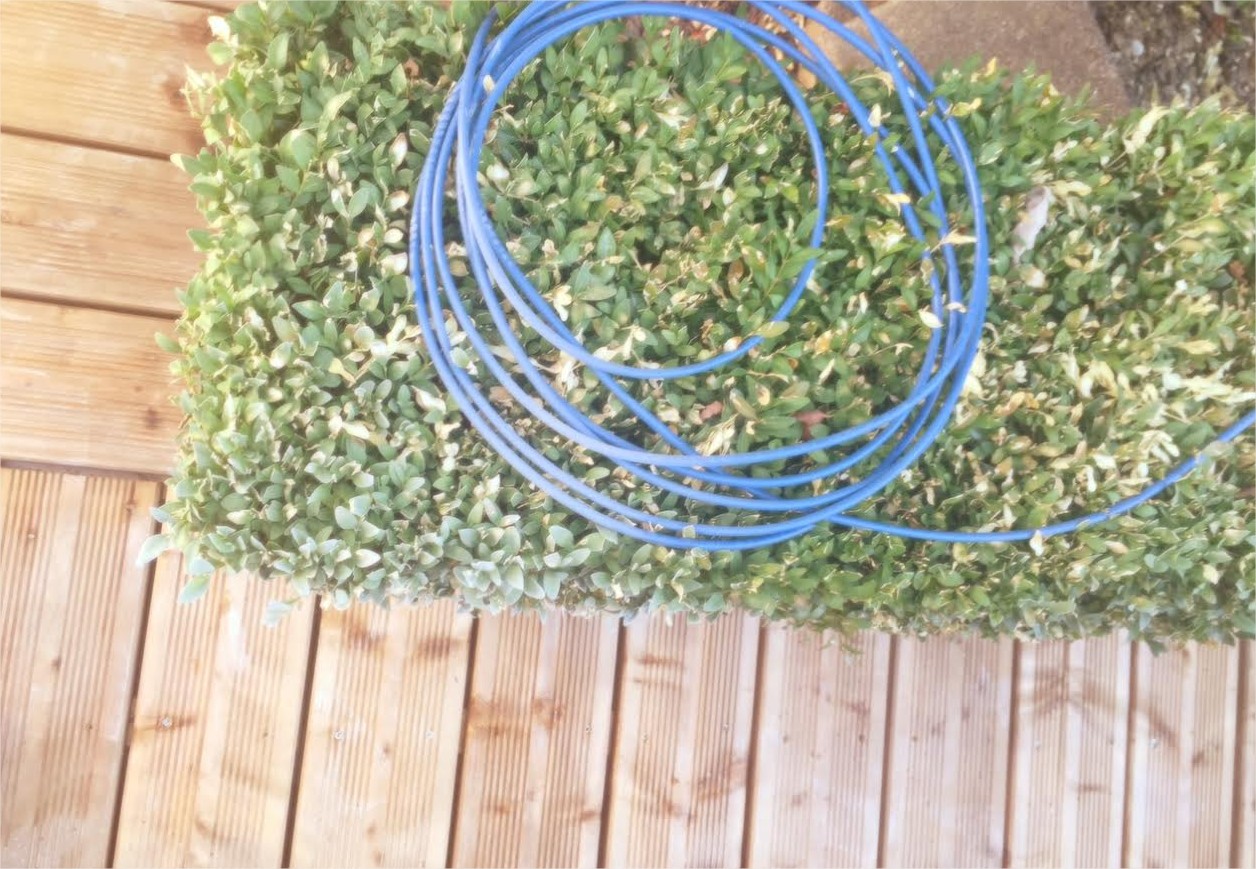

5 je vous avais dit que j’ai utilisé du RJ45. La distance n’étant pas très importante la section suffit. Si vous avec plus de 30m de longueur, doublez les paires ou passer un câble de section supérieure afin de limiter les pertes. En cas de grandes longueurs optez plutôt pour un câble de catégorie 6A. Il sera plus rigide, mais plus résistant et moins sensibles au perturbations.
6 Il faut maintenant préparer la paire qui véhiculera le signal, les autres n’étant pas utiles, il est possible de les couper. (elles pourront servir plus tard pour faire évoluer le pilotage de la gâche)
7 Il ne reste plus qu’a connecter la gâche et la fixer dans son logement
Progression de la lecture
A suivre en page 3: Le schéma d’alimentation, l’avis du domo-lab et les évolutions possibles.
Vivement la suite, l’allée est top 😉
Merci 😉 j’en avais marre des pavés. Et pour la suite… J’attends encore du matériel mais ça devrai être sympa
[…] Lire l’article complet. […]
Salut as tu branché un interphone ou visiophone avec la gache ?
Bon boulot !
Salut, non pour le moment seulement un interrupteur. la prochaine étape sera de connecter la gâche à l’eedomus directement.
tiens petite question : J’ai fait pareil mais à l’ouverture la gache electrique libère bien le pene mais le pene se rebloque dans le trou entre la gache et le mur (sur votre phot le petit trou de la dernière photo) …. Votre pene le frotte pas contre le mur ?
Non, il passe tout juste mais ne frotte pas. on ne distingue pas sur cette photo mais le mur est un peu creuser afin de ne pas bloquer le pene justement, voir la phot ci-jointe pour plus de détails 😉
Ne vaudrait il pas mieux une Pêne rouleau, davantage adaptée aux gâche électrique ?!
Oui mais dans ce cas, il faut installer une gache differente, celle-ci et faite pour fonctionner avec un pene classique
Ok donc si je comprends bien : soit un a un dormant pour le portillon avec une épaisseur qui permet au pène de ne pas racler, soit la gâche peut être installée sur l’arête du pilier de portail / muret ou autre (le cas ne doit pas se présenter souvent j’imagine), soit il faut “creuser” et faire une espèce de réservation pour que le pène ne racle pas comme dans le cas de @Aurel (que je remercie au passage d’avoir partagé les étapes de son installation, c’est très instructif)
Bonjour,
par contre qu’à-tu mis comme système extérieur pour rentrer du coup par le portillon? un digicode? si oui quels branchements?
Bonjour,
Première question :Ma clenche libere trop facilement la porte si je force un peu dessus. Une idée ?
Autre question : en cas de coupure électrique, c’est verrouillé ou libéré ?
Bonjour,
C’est etrange, ca ne doit pas se liberer trop facilemement voir pas du tout en temps normal! Tant que le contact n’est pas actionné, la gâche doit se maintenir fermée et ce meme avec forcage.
Pour le reste, meme apres coupure le contact n’est pas actionné tant que le bouton n’est pas actionné donc pas de risque.
Bonjour
J’ai installé une gâché électrique pour mon portillon. Pour le pêne, vous condamnez la clanche en enlevant le carré ? Au début je pensais utiliser celui du verrouillage à clé ( pene sorti) mais impossible de refermer le portillon. J’ai peur que la gâche ne retienne pas suffisamment le pêne.
Je vais essayer de sortir un peu plus la gâché du pilier.
Merci d’éclairer un peu ma lanterne
Bonjour, en effet, il ne faut pas utiliser le pene de verrouillage (celui qui sort avec la clé), mais bien le pene classique, il faut simplement retirer le carré et ajuster la gache de telle sorte que le pene actionne bien le teton qui se trouve au fond de la gâche.
[…] Lire l’article complet sur le site original […]
Bonsoir,
Il y a un point que je n’ai pas saisi, est-ce que la poignée extérieure est fixe ou on peut la baisser ?
Même question pour la poignée intérieure ? car mon portillon ne fait qu’1m50 !
du coup si la poignée intérieure permet d’ouvrir le portail, on peut très bien passer le bras depuis l’extérieur pour le faire
Mais si la poignée intérieure ne permet pas de le faire, il faut alors avoir accès au digicode
où y a t-il quelque chose qui m’échappe ?
bonjour,
dans le cadre de mise en place d’une gâche electrique, il faut retirer la poignée pour interdire l’ouverture autrement que par la gâche.
Avec une alimentation continue et si vous avez l’intention de mettre un système contrôle d’accès (lecteur RFID, digicode, interphone, etc…) Je vous conseille fortement de mettre une diode en parallèle des bornes de la gâche, au risque de détériorer votre système, en effet les gâches ont une facheuse tendance à renvoyer du courant.
