Comment utiliser le Zk1PA sur Jeedom via RFPlayer, un relais domotique 12V à 3€

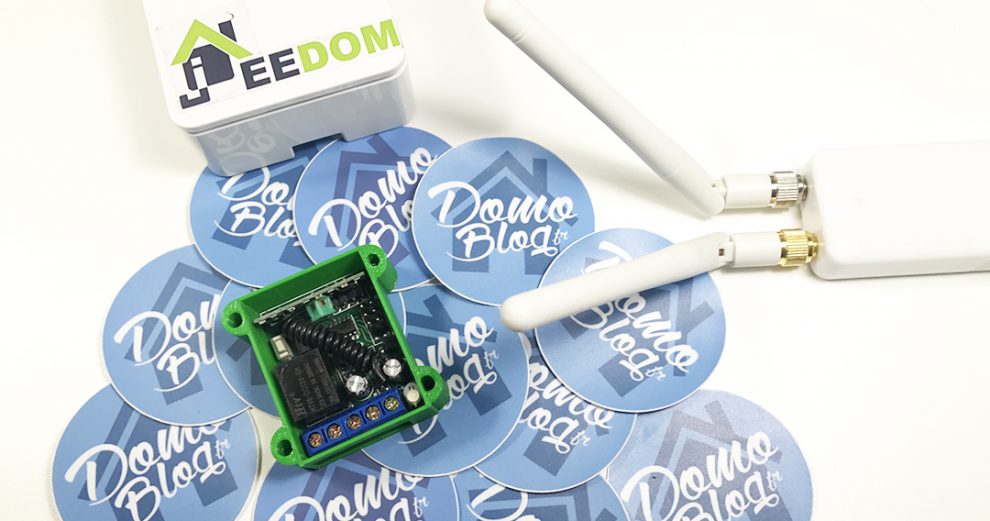

guide-test-zk1pa-jeedom-rfplayer-domotique-diy-433

Nous l’avons déjà évoqué dans les semaines passées, rappelez-vous, nous avions parlé d’un module domotique à 3€, le ZK1PA! Ça ne vous dit rien? Je vous invite à lire mon article ici pour une petite séance de rattrapage.

[irp posts=”13028″ name=”Comment domotiser une gâche électrique, une motorisation de portail ou de porte de garage pour 3€ avec le Zk1PA et la box Eedomus !”]

Dans ce dernier article, nous avions vu comment utiliser ce petit micro module sur la box Eedomus avec le RFXCom. Aujourd’hui, je vous explique commet faire la même chose sur ma seconde box de prédilection, la box Jeedom et son excellent module d’extension le RFPLayer de Ziblue.

L’inclusion du ZK1PA sur Jeedom

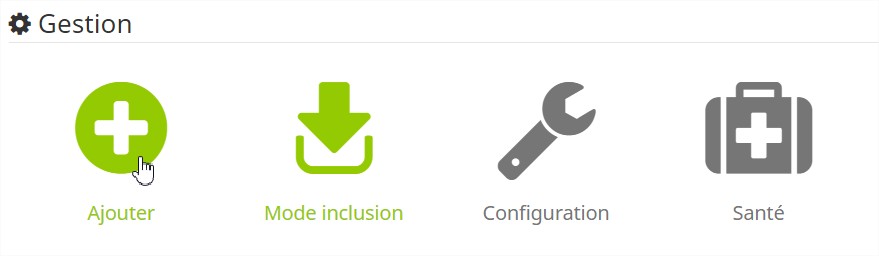

1 Rendez-vous dans l’interface de configuration du plugin RFPlayer et dans la partie gestion, faites Ajouter

Ajouter-nouveau-peripherique-rfplayer-zk1pa-jeedom

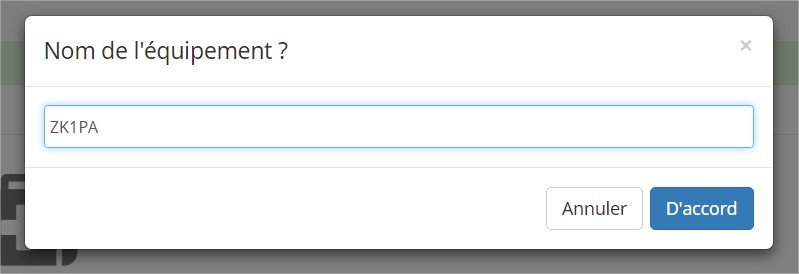

2 Donnez un nom au nouveau périphérique, ici ZK1PA

nom-nouveau-peripherique-rfplayer-zk1pa-jeedom

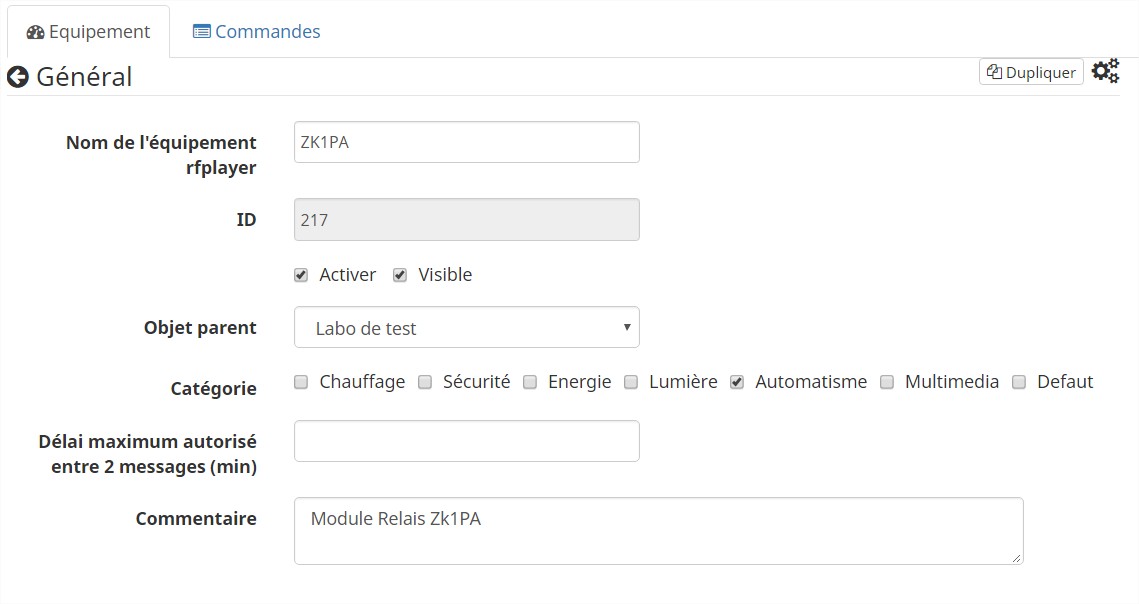

3 Dans la partie générale du nouveau périphérique, affectez une pièce (objet) à votre périphérique, ainsi qu’une catégorie.

configuration-nouveau-peripherique-rfplayer-zk1pa-jeedom

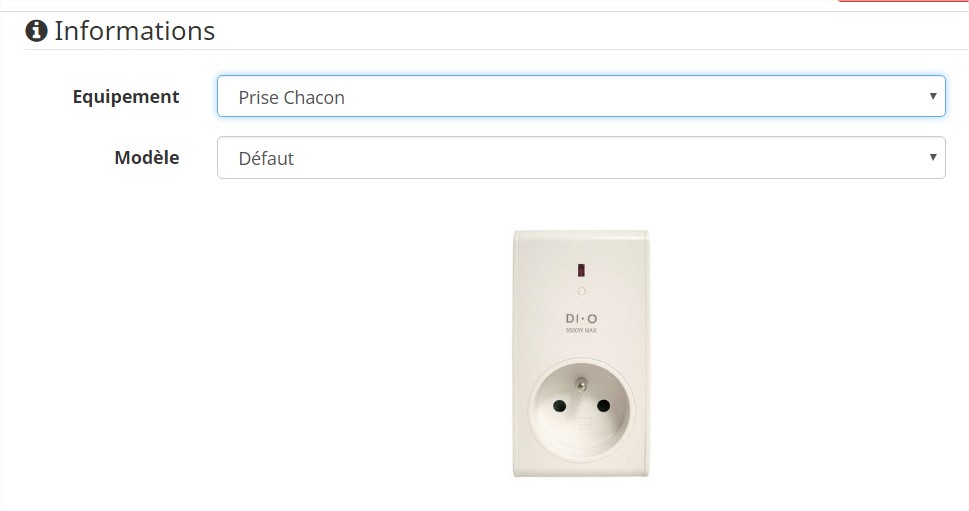

4 Coté information, choisissez la prise Chacon comme équipement, sur un modele par défaut.

select-peripherique-nouveau-peripherique-rfplayer-zk1pa-jeedom

5 Passez à présent sous l’onglet commandes, puis faire ajouter une commande.

ongleit-commandes-peripherique-rfplayer-zk1pa-jeedom



Ajouter-commande-peripherique-rfplayer-zk1pa-jeedom

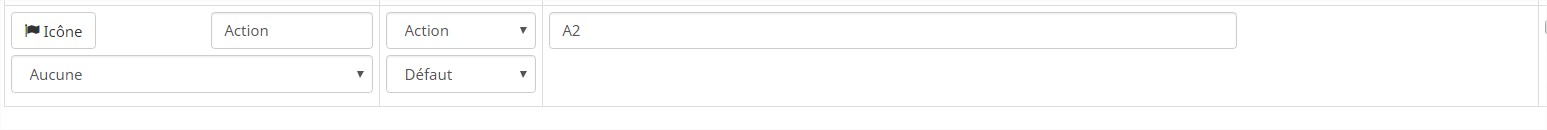

6 Ajoutez une nouvelle commande avec la configuration ci-dessous

valeur-zk1pa-configuration-rfplayer-jeedom

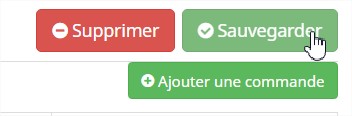

7 Sauvegardez cette nouvelle commande

sauvegarder-configuration-zk1pa

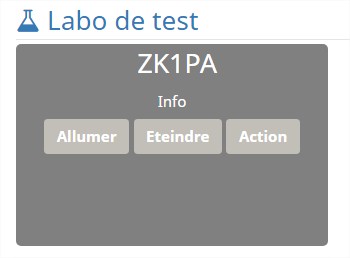

8 Le périphérique est prêt, rendez-vous à présent dans la pièce ou se trouve votre périphérique, il est là, il est prêt! Il s’agit à présent de réaliser l’association physique avec le ZK1PA.

module-zk1pa-jeedom-rfplayer-configuration-tuto-guide

Associer le ZK1PA sous Jeedom

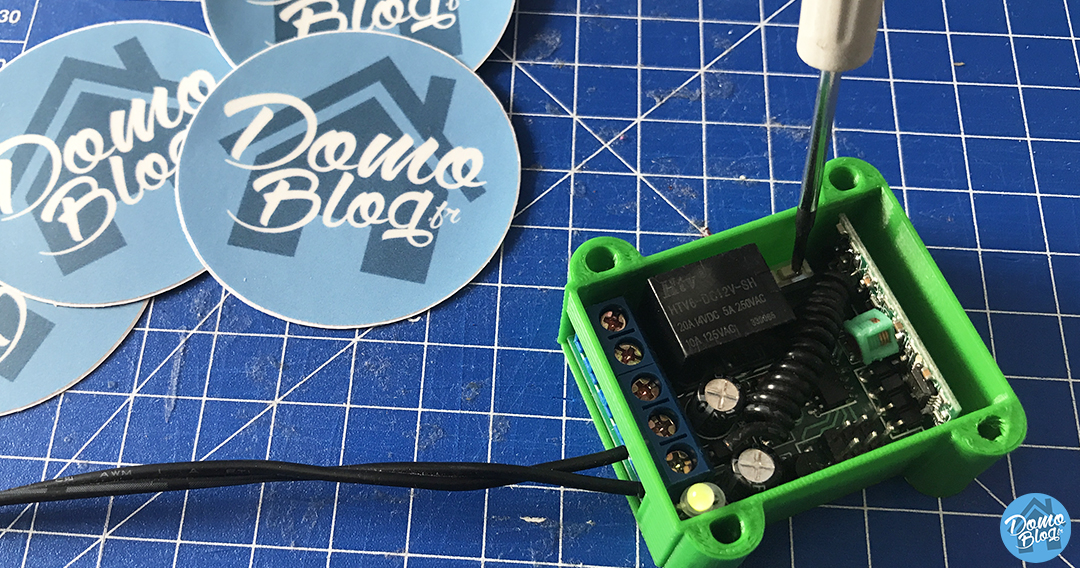

zk1pa-test-jeedom-config-tuto-rfplayer-domotique

  1. Faire une pression sur le bouton jusqu’à ce que la LED passe au vert
  2. Effectuez un triple appui sur le bouton du zk1pa afin de le passer en mode inclusion
  3. Dans votre interface Jeedom, cliquez sur allumer pour envoyer un ordre au Zk1PA
  4. La LED du module se met à clignoter, votre module est associé à Jeedom

Pour plus de détails sur cette procédure, je vous invite à consulter notre vidéo YouTube ci-dessous.

Pour allez plus loin

Après toute ma batterie de tests au domo-lab, j’ai voulu mettre en production ce nouveau module dans mon installation domotique de tous les jours. Cependant, je me suis vite retrouvé confronté à un petit obstacle, ce module ne dispose pas de boitier. Du fait qu’il comporte plusieurs contacts et autres composants, une protection s’impose.

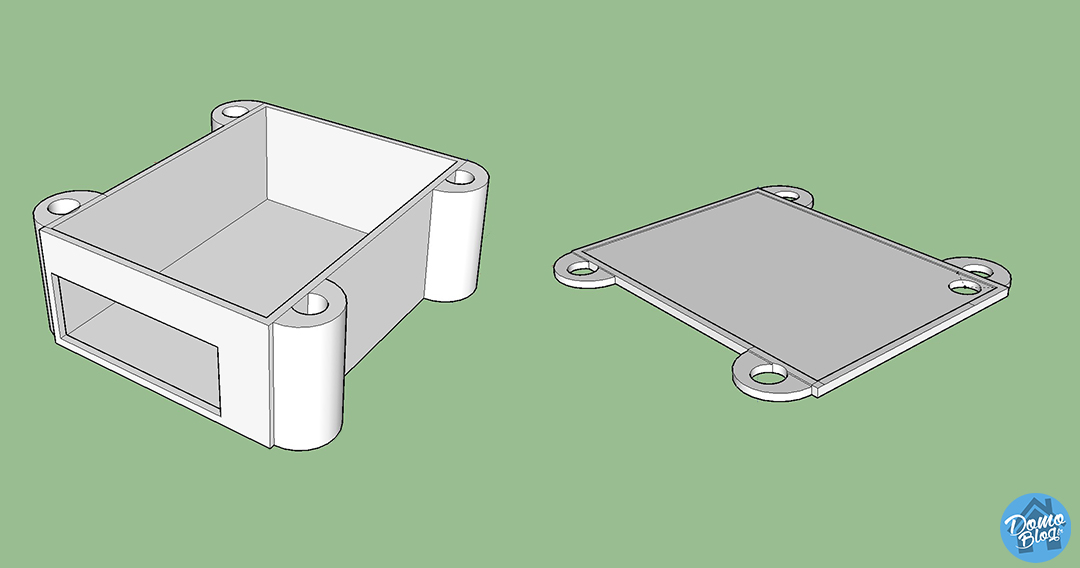

J’ai alors entrepris un peu de conception 3D sous mes logiciels de création. Après quelques petites heures de pratique, les premiers plans sont faits, et à l’échelle s’il vous plait. 🙂

zk1pa-stl-thigiverse-jeedom-eedomus-domotique

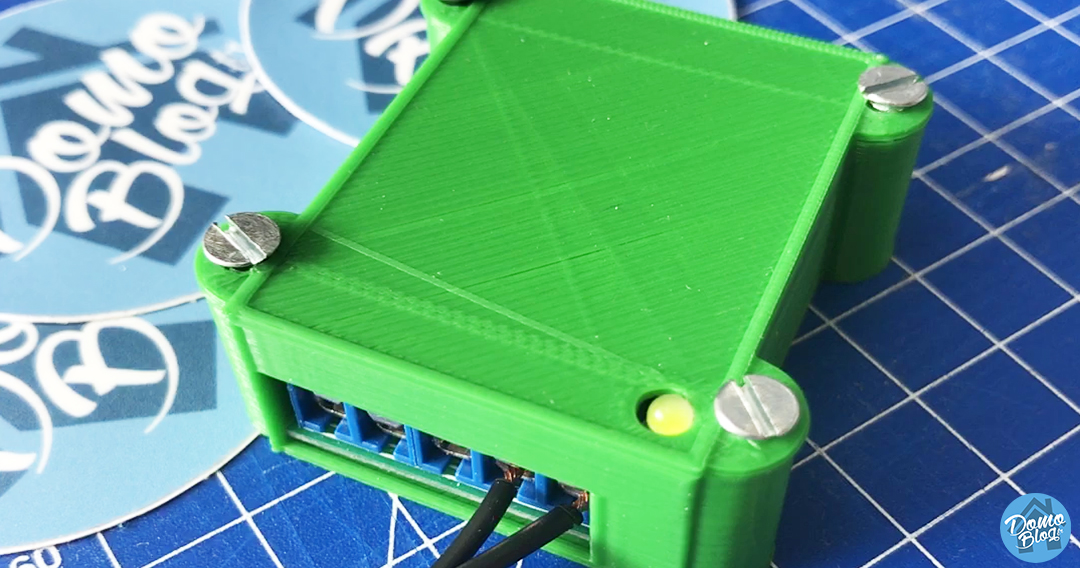

Pour une première création, les cotes sont parfaites et l’impression s’est passée sans encombre. Le résultat est plus qu’acceptable et au moins, notre zk1pa peut prendre place dans une installation sans risque de court circuit ou autres-chocs sur ses composants. Jugez par vous même du résultat final.

boitier-3D-stl-zk1pa-domotique-jeedom-eedomus-smarthome

Télécharger le plan 3D

Conclusion

C’est terminé, le module ZK1PA est à présent piloté par Jeedom via le RFPlayer. Simple, efficace et pas cher! En voilà un module utile et pratique pour une domotique DiY !

À vos projets avec ce petit module domotique polyvalent qui trouvera forcément un usage chez les makers que vous êtes 😉



L'avis du domo-lab
  • Installation
  • Configuration
  • Tarif
  • Utilisation
  • Interoperabilité
5

Résumé

Petit, complet, pas cher, simple à utiliser et sur beaucoup de plateformes domotique, ce petit module est un bijoux!
