Domotique Budget : Connecter les interrupteurs existants de la maison en Zigbee sans avoir à les remplacer

domotique-budget-connecter-interrupteur-mainson-iot-xiaomi-aqara

Article mise à jour le 09/03/2022

Dans une maison connectée avec de la domotique, il existe plusieurs façons de commander un appareil ou une lumière. Bien que les nombreux scénarios possibles permettent d’anticiper une bonne partie de nos besoins, ou encore que la commande vocale au travers d’Alexa ou Google permette un pilotage simple, il est souvent bien utile de dédier des interrupteurs à des fonctions clés de la maison. Cela implique de placer des interrupteurs intelligents, il en existe plusieurs sortes, sous plusieurs marques et protocoles.

Voici une petite sélection d’interrupteurs connectés :

65,92€
En stock
3 neufs à 65,92€
dernière maj 19 mars 2024 1 h 31 min

Il y a en effet du choix. Aussi bien sur le protocole domotique que sur le type d’interrupteur. Pour autant, si certains sont tout de même assez jolis, il faut avouer que mettre ce genre d’interrupteurs à côté d’un autre dit “classique” dénote quelque peu.

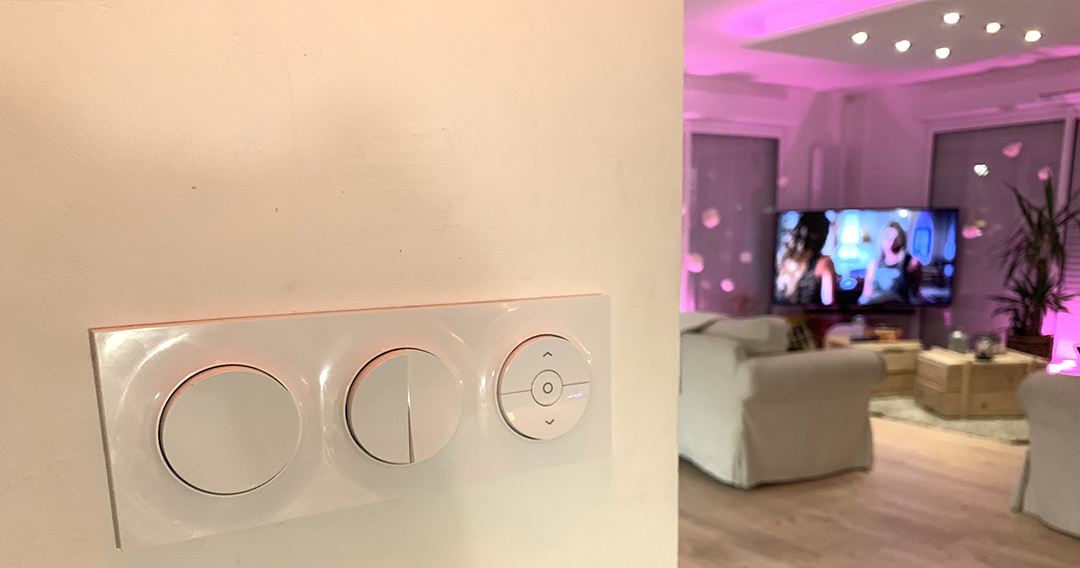

Si vous regardez la photo ci-dessous, vous pouvez voir trois interrupteurs de la série Odace de Schneider, gamme que j’ai choisi pour équiper ma maison car je les trouve sobres et design à la fois. J’aime ces interrupteurs mais ayant que des lumières connectées à la maison, je souhaite utiliser les interrupteurs existants pour piloter des lumières, mais aussi des scénarios domotiques.

gestion-lumière-domotique-zigbee-interrupteurs-existants-schneider-legrand
Des interrupteurs classiques, mais qui sont connectés et intelligents sans le montrer – © domo-blog

C’est pourquoi je vous propose de faire autrement et conserver vos interrupteurs physiques actuels tout en les rendant intelligents et connectés ! Cette solution en plus d’être transparente, car vous conservez les interrupteurs existants, est également très économique comme vous allez le voir.

Comment rendre un interrupteur classique connecté et intelligent?

Avec une petite astuce testée et approuvée par le domo-lab et ma famille au passage, depuis plusieurs années maintenant ! Nous allons tout simplement utiliser un bouton Xiaomi Aqara ou Sonoff fonctionnant sur le protocole domotique Zigbee, et en détourner quelque peu son utilisation pour ne plus les utiliser via leur bouton natif, mais actionner ce dernier à l’aide de nos interrupteurs.

En effet, Xiaomi propose des boutons connectés dans sa gamme Aqara. Une gamme économique comme nous l’avons déjà vu dans notre premier épisode Domotique Budget.

domotique-securisation-eco-budget-jeedom-smarthome

Domotique budget : Une alarme domotique et évolutive pour moins de 250€

Qui a dit que la domotique était inaccessible? Il fut un temps où effectivement connecter sa maison était un vrai luxe qui n’était pas donné à tout le monde. Nous allons voir aujourd’hui que les choses ont grandement changé notamment…


Mais cette gamme est surtout intéressante, car elle fonctionne en Zigbee. Un protocole domotique qui n’a plus à faire ses preuves et qui est devenu avec le temps, le protocole le plus répandu. La box domotique est tout à fait capable de décoder et interpréter ce protocole à l’aide d’une Zigate, un dongle Conbee II , Popp, ou encore Zigbee2MQTT avec le dongle CC2531 et la solution installée comme nous l’expliquons dans notre guide dédié.

zigate-domotique-iot-test-box-eedomus-jeedom

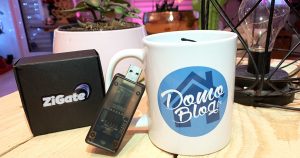

Test de la Zigate, la passerelle domotique ZigBee pour Jeedom, HA et Eedomus

La Zigate, c’est la nouvelle passerelle domotique qui permet enfin de pouvoir bénéficier des périphériques ZigBee sur une box domotique. Philips Hue, Osram, Xiaomi, Legrand… Tout ces périphériques qui fonctionnent en ZigBee. La Zigate est un projet ouvert, cela signifie…

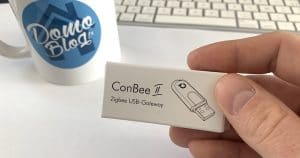

Comment ajouter le protocole domotique Zigbee à Jeedom avec Conbee II

Comment ajouter le protocole domotique Zigbee à Jeedom avec Conbee II

Nous l’avons déjà vu sur le blog, le protocole Zigbee a le vent en poupe. Ce succès est très certainement lié aux différents périphériques fonctionnant sur ce protocole qui sont vraiment économiquement très intéressants. Conbee II c’est un dongle, vous…


zigbee2mqtt-guide-domo-blog

La domotique ZigBee avec Zigbee2MQTT

Zigbee2MQTT est un concept gratuit et libre vraiment très intéressant. Il s’agit d’une passerelle pour votre protocole Zigbee. En d’autres termes, un serveur Zigbee2MQTT va collecter les données de vos périphériques à l’aide d’un sniffer Zigbee pour ensuite publier et lire, les différents états et…


Question budget, c’est une solution très intéressante, puisque ces boutons sont accessibles à des tarifs bien en deçà des autres interrupteurs connectés du marché.

Pour une dizaine d’euros, vous allez voir que nous allons réaliser un projet connecté sympa et intéressant sur plusieurs points.

Le Zigbee et Xiaomi au service des Bidouilleurs domotiques

Pour rendre nos interrupteurs classiques intelligents et capables de communiquer avec la box domotique, nous allons devoir faire un peu de modifications du bouton Xiaomi. Rassurez-vous, rien d’insurmontable vous verrez.

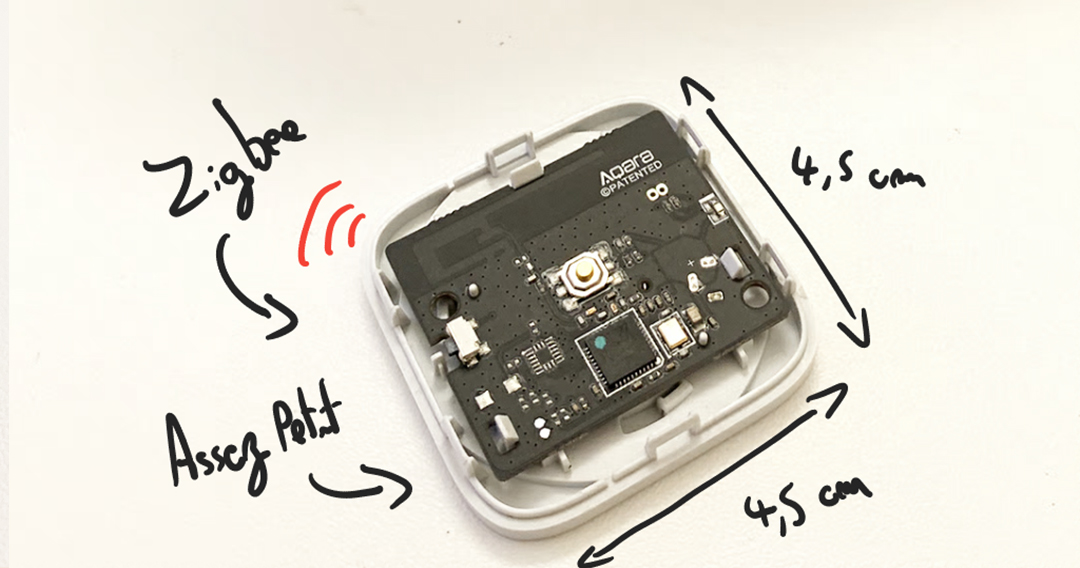

1. Dans un premier temps, nous devons ouvrir notre bouton. Ce dernier s’ouvre assez simplement, faites simplement levier avec un petit tournevis plat et le tour est joué.

bouton-xiaomi-aqara-zigbee-interrupteur-maison

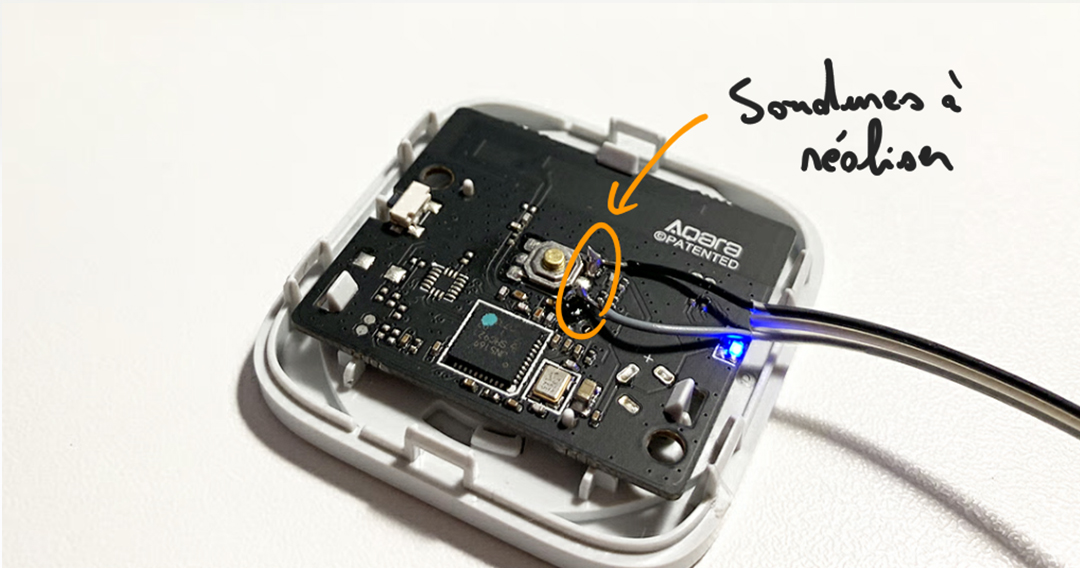

2. Une fois ouvert, ce sont les contacts du bouton au centre qui nous intéressent. Il suffit simplement de procéder à deux petites soudures comme ci-dessous. Un petit fer à souder et un peu d’étain vous seront donc utiles dans la réalisation de cette tâche.

xiaomi-aqara-bouton-domotique-interrupteur-maison-jeedom

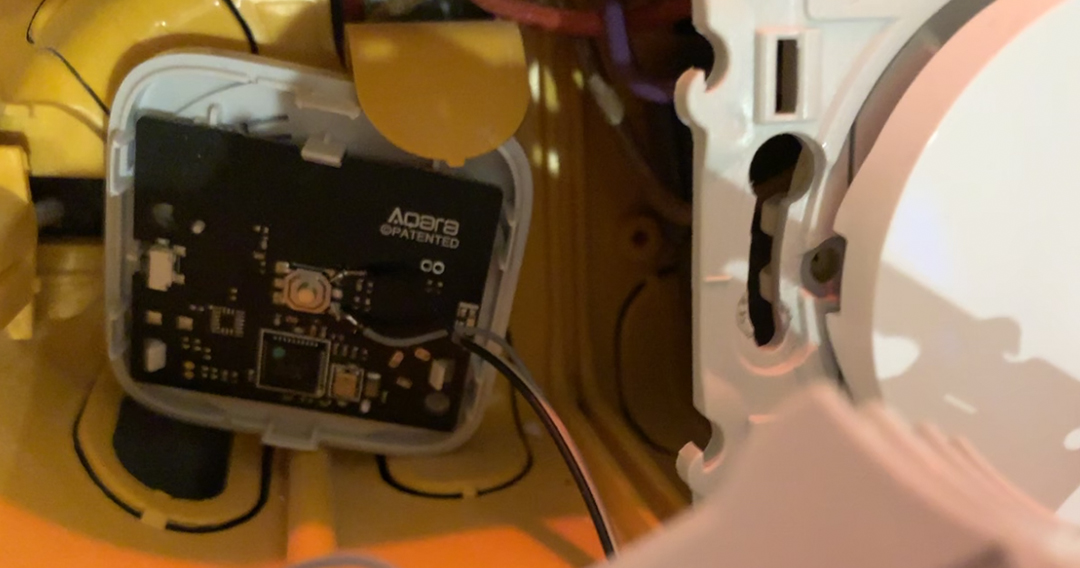

3. Une fois fait, raccordez les deux fils à un interrupteur poussoir et logez le switch Aqara au fond de la boite d’encastrement. Il est tellement fin et petit que ça passe sans aucun problème dans la boite.

domotique-interrupteur-legrant-xiaomi-existant-zignbee

Petite précision tout de même, il vous faudra bien penser à inclure votre bouton au réseau Zigbee de votre box domotique avant de le mettre au fond de la boite. Cela va de soi, mais je préfère tout de même préciser ce point pour ne pas que vous soyez perdus si vous suivez ce guide à la lettre. Pour cela, mettez simplement la Zigate en mode écoute et appuyez 5 secondes sur le petit bouton qui se trouve sur la tranche du bouton.

Un peu de configuration du côté de la box domotique Jeedom

Étant donné que le bouton Xiaomi ne possède qu’un bouton, voyons comment lui faire gérer plusieurs actions. Notez que le bouton Xiaomi sait gérer les pressions multiples, jusqu’à 4, et Jeedom via sait parfaitement les interpréter. Mais voyons ici un autre moyen de déclencher plusieurs scénarios avec un seul et même bouton.

Pour donner un exemple concret qui aidera à la compréhension, voyons comment gérer plusieurs ambiances lumineuses avec un bouton.

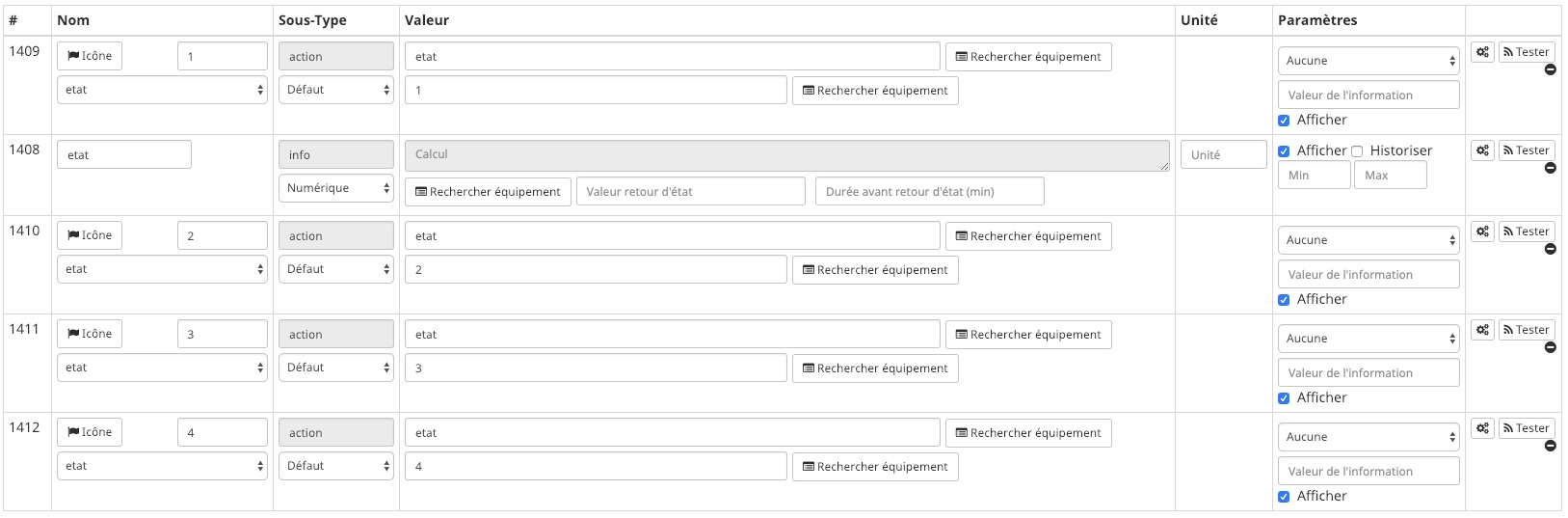

1. Pour commencer, il faut créer un état virtuel. Pour mon cas exemple, je vais attribuer 4 valeurs à mon état, mais libre à vous d’en créer plus si besoin.

gestion-lumière-domotique-zigbee-interrupteurs-existants-schneider-legrand

2. Il faut ensuite créer un nouveau scénario Jeedom qui sera provoqué par la pression sur le bouton Xiaomi.

scenario-jeedom-proqué-bouton-xiaomi

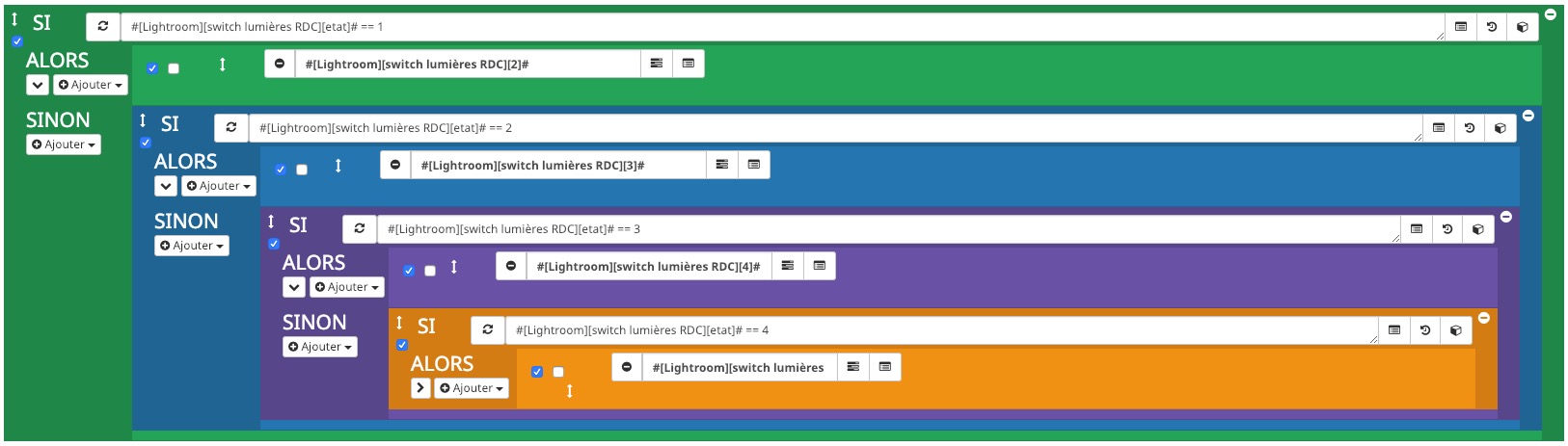

3. Pour le contenu, c’est simple, chaque pression sur le bouton incrémentera l’état de 1 puis au dernier état possible, reviendra à zéro.

switch-valeur-bouton-virtuel-xiaomi-zigate

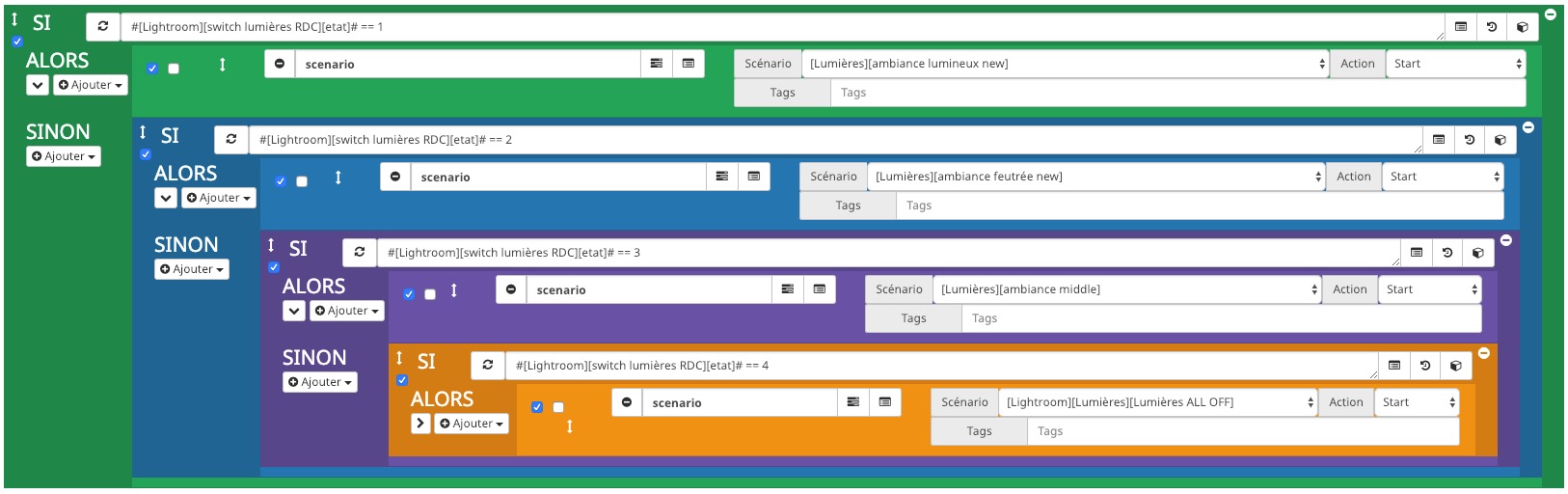

4. Enfin, créons un autre scénario qui lui se chargera de gérer les actions en fonction de l’état du virtuel.

scenario-jeedom-switch-ambiance-bouton-xiaomi-interrupteur

Notez que pour l’exemple nous avons utilisé le système domotique Jeedom, mais il est tout à fait possible de faire la même chose sous Home Assistant.

Le bouton Zigbee de Sonoff : La bonne alternative

La gamme Zigbee de Sonoff est arrivée plus tard sur le marché, mais très rapidement elle a directement concurrencé la gamme Xiaomi avec des périphériques tout aussi pratiques et fiable, toujours en Zigbee et encore moins cher ! C’est donc tout naturellement que le bouton Sonoff gagne sa place dans ce guide eco et DIY.

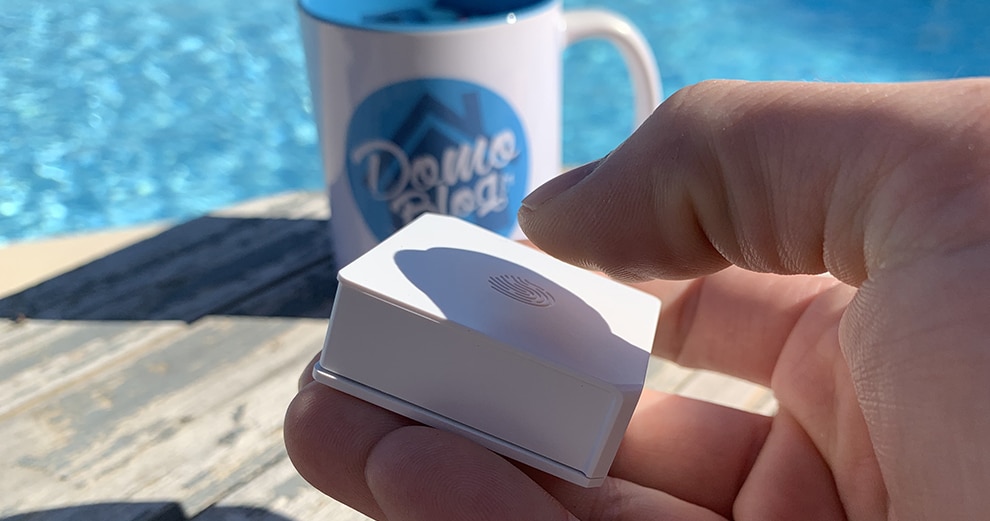

Le bouton Sonoff n’est clairement pas des plus sexy du marché. Cependant dans le cadre de ce guide, il ira se loger dans la boite d’encastrement de l’interrupteur, ce n’est donc pas un problème. Vous n’avez alors qu’à l’ouvrir et venir y souder deux fils de sorte à shunter le bouton, ou plutôt déporter l’action au niveau de votre interrupteur classique au mur.

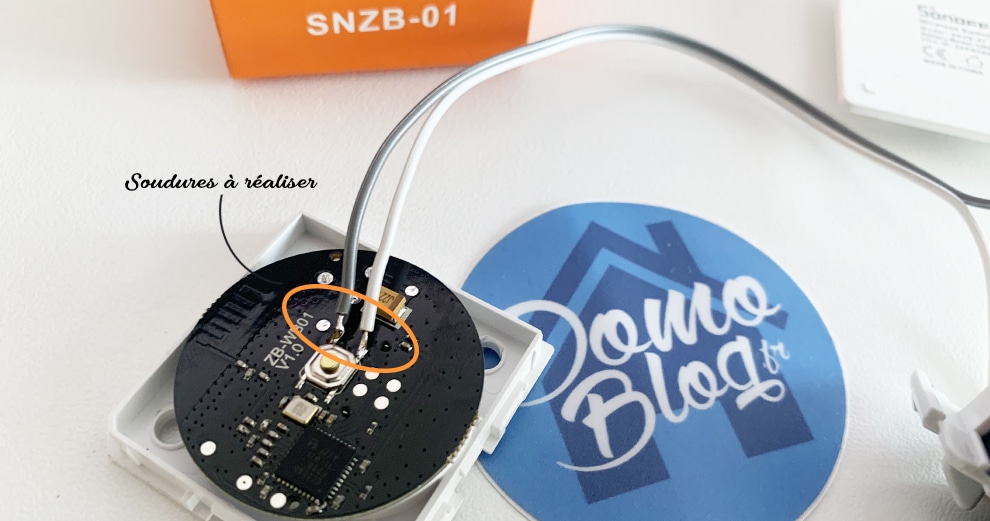

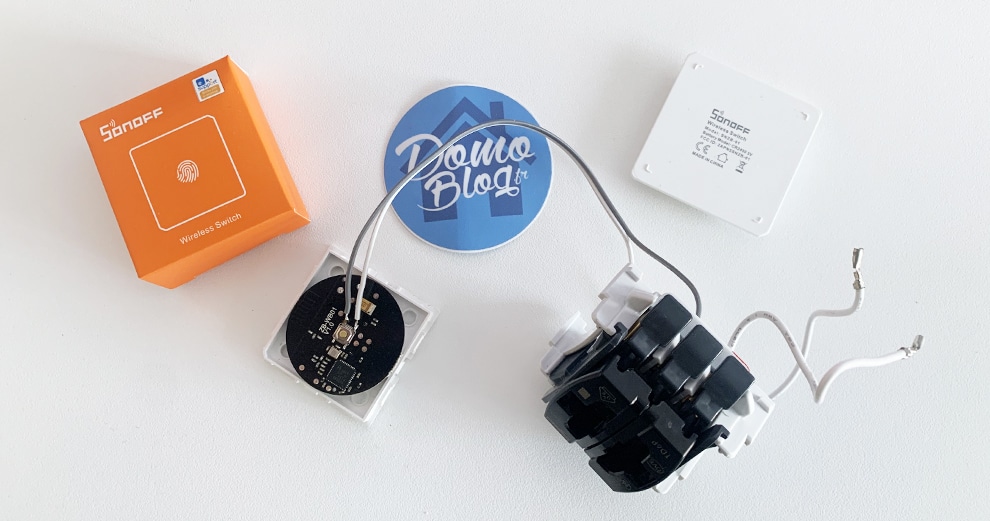

Effectuer donc es soudures comme ci-dessous. Finalement un technique très semblable à ce que nous vous proposons avec le bouton Aqara de Xiaomi.

C’est terminé, il ne reste plus qu’à intégrer la partie électronique du bouton derrière l’interrupteur. Notez que j’ai également effectué ce montage en extérieur chez moi dans un bouton plexo sans aucun problème !

Edisio, une autre solution intéressante

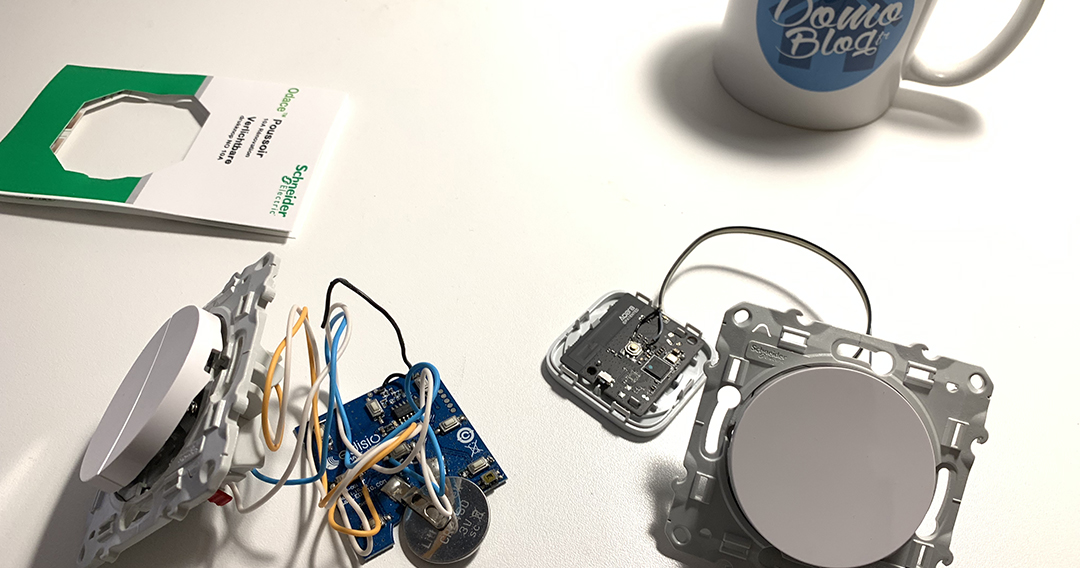

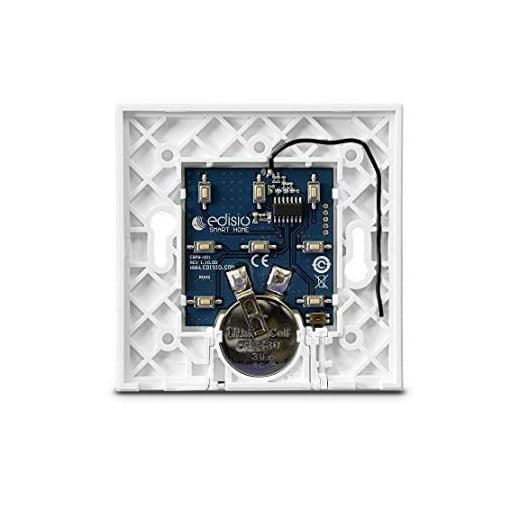

Sachez qu’il est egalement possible de procéder de la même façon avec la platine d’un interrupteur Edisio. Ce dernier est également intéressant puisqu’il propose plusieurs boutons sur une même platine.

jeedom-interrupteur-existant-domotique-desing-style-automatisme
15,60€
En stock
2 neufs à 15,60€
dernière maj 19 mars 2024 1 h 31 min
Last updated on 19 mars 2024 1 h 31 min

Un bouton multiple Edisio peut alors être intéressant pour centraliser plusieurs commandes derrière plusieurs interrupteurs. Pour mon cas, si vous vous souvenez de la photo en début de l’article, sur les nombreux boutons disponibles sur mon mur, un seul actionne vraiment une lampe “à l’ancienne” le reste ce ne sont que des boutons qui actionnent des périphériques ou des scénarios domotiques ! Oui, même pour la commande des volets. Il s’agit ici d’une centralisation des volets roulants et battants de la maison.

Vous désirez piloter vos lumières Philips Hue de la même façon ?

C’est aussi possible. En effet, Philips Hue propose à présent son Smart Bouton qui est un tout petit bouton sans fil qui peut parfaitement être adapté de la même façon. N’hésitez pas à nous dire dans les commentaires si vous désirez un guide détaillé sur le sujet.

Conclusion

Rendre connectés les interrupteurs physiques de la maison pour en détourner l’usage, tout en conservant un design uniforme et permettre la gestion des scènes domotiques de la maison, c’est vraiment simple et peu cher. Voilà donc une nouvelle idée pour augmenter encore un peu plus le confort à la maison les amis. À vous de jouer.
