Deployer la domotique dans le jardin, les normes électrique à connaitre

la domotique dans le jardin les normes

Al’aube des jours les plus longs de l’année, ont a envie de préparer les extérieurs pour profiter des longues soirées d’été qui arrivent. Pour cela, il existe plusieurs sortes de modules z-wave qui permettent de contrôler les automatismes de portail, les éclairages extérieurs ainsi que les appareils connectés sur les prises extérieures.

La domotique au jardin en sécurité

Simples à mettre en place, ces modules nécessitent tout de même quelques exigences de mise en oeuvre et autres précautions d’usage. En effet créer une nouvelle ligne électrique pour alimenter la terrasse en prises électriques ou illuminer ses extérieurs pour les soirées d’été nécessite de respecter des normes de sécurité d’autant plus importantes, qu’en extérieur, vos appareils seront directement exposés aux intempéries.

Si vous envisagez de motoriser votre portail ou disposer des prises sur votre terrasse, il va de soi que chaque fonction doit disposer de son propre circuit avec un disjoncteur 10A par exemple pour une motorisation de portail, connecté à l’aide d’un câble R2V de section 1,5mm² enterré sous gaine TPC rouge.

TITRE/ Legrand LEG406773 Disjoncteur dnx 4500 Vis/Vis U+N 230 V 10 A 6 kA Courbe C 1 m
Intensité : 10 a; Connexion : vis/vis; Nombre de modules : 1; Permettent la réalisation de tests volants (présence tension)
11,79 EUR
RYB 40R25 Gaine fourreau TPC Rouge Diamètre 40 - 25 m
Couronne de 25 mètres; Certifié marque NF - norme NF en61386-24; Tire-fil nylon ultrarésistant
Legrand LEG94516 Boîte de dérivation carrée 65 x 65 x 40 mm fermeture par enclipsage Gris
gris - 7 embouts; dimensions intérieures : 65 x 65 x 40 mm; Gris - 7 embouts; Dimensions intérieures : 65 x 65 x 40 mm
3,69 EUR

Dernière mise à jour du tarif le  2020-01-21 at 05:33

domotique jardin regles

Comment procéder pour enterrer le câble d’alimentation?

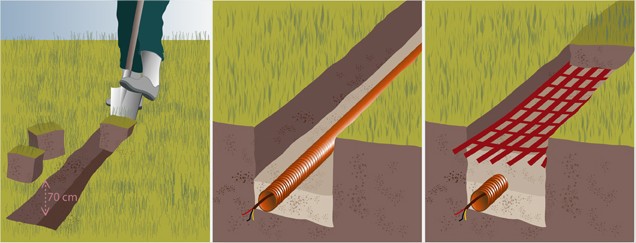

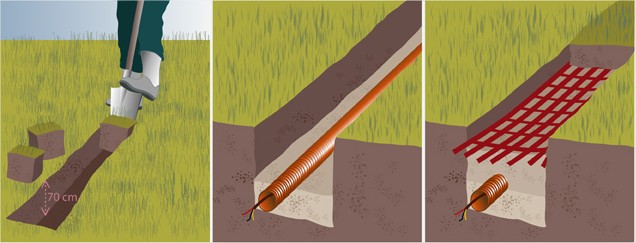

Dans le cas d’une gaine enterrée, cela nécessite une tranchée de 70cm, la gaine déposée au fond, dans un lit de sable et un treillis plastique rouge plus haut dans la tranchée pour indiquer qu’un câble électrique passe dessous.

enterre cable

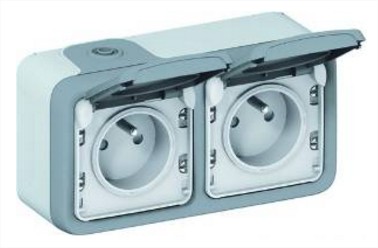

Pour le cas de prises électriques sur une terrasse, le câble ne sera pas forcement enterré, mais il devra être passé sous tubes IRL. Les prises quant à elles, seront de type plexo de chez Legrand, avec un indice de protection IP55, ces prises pourront prendre place sur votre terrasse et endurer les intempéries avec succès.

Legrand LEG69901 Interrupteur ou va et vient apparent complet Gris Plexo
Connexion rapide sans outil par bornes automatiques; Fourni avec boîte de projection pour une installation de surface
8,50 EUR
Bon Plan
Legrand 069912 Double Prise Electrique Extérieure Etanche Plexo avec Terre Pré Câblée, 230V,...
Prise de courant Legrand avec connexion rapide sans outil par bornes automatiques; Prise extérieur livrée avec boitier pour pose en saillie
22,67 EUR −5,82 EUR 16,85 EUR
Bon Plan
Legrand LEG69913 Double prise de courant avec terre pré câblée montage vertical apparent complet...
images/G/08/RBS/B005WXCPQWNotice d’utilisation; Double prise de courant avec terre pré câblée complet
22,77 EUR −1,67 EUR 21,10 EUR
Bon Plan
Legrand LEG69914 Interrupteur + Prise de courant avec terre montage vertical apparent complet Gris...
Interrupteur + prise de courant avec terre complet; Montage vertical; Appareillage Plexo livré complet sous film Etanchéité renforcée
31,17 EUR −6,87 EUR 24,30 EUR
Legrand LEG69731 Prise 2p+t avec éclips de protection programme plexo complet saillie 16 A Gris
Connexion aux bornes automatiques; 2P + T avec eclips de protection; Livrée avec une pointe 2 sorties
7,14 EUR
Bon Plan
Legrand 069910 Plexo Complet IP55 – Prise électrique étanche murale en saillie – 2 pôles avec...
Prise de courant saillie étanche avec volet de protection; Connexion à bornes automatiques
12,59 EUR −3,21 EUR 9,38 EUR
Legrand LEG69661 Boîtier à embouts plexo composable 2 postes verticaux Gris
Boîtiers à embouts 2 et 3 postes; programme plexo(tm) composable ip 55; boîtiers et supports livrés avec plaque pré-clippée
11,64 EUR
Legrand LEG69987 Prise de courant avec terre avec volet de protection à encastrer Blanc Plexo
images/G/08/RBS/B00BN50MTUNotice d’utilisation; Prises de courant avec terre encastré; Avec volet de protection IP 55
20,23 EUR

Dernière mise à jour du tarif le  2020-01-21 at 05:33

plexo

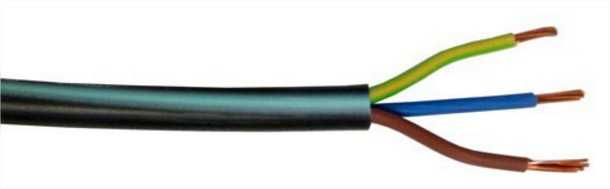

L’explication de la désignation R2V

R : pour, isolant des conducteurs en polyéthylène réticulé
2 : pour, bourrage indépendant de la gaine
V : pour, gaine extérieure en PVC

Si vous envisagez plutôt d’installer des prises sur votre terrasse, vous devrez alors utiliser du câble R2V de section 2,5mm² avec un disjoncteur de 20A pour 8 prises ou un disjoncteur de 16A pour 5 prises. Les prises devront être des prises qui répondent aux normes de protection extérieure à savoir l’indice de protection IP.

 r2v

L’indice de protection

Les 2 chiffres derrière les lettres IP  indiquent :
Pour le premier (de 1 à 6), il indique l’étanchéité aux poussières, pour l’extérieur cette valeur doit être au minimum égale à 4.
Pour le second chiffre (de 0 à 9), il indique l’étanchéité à l’humidité.

3 pour une protection à une fine pluie
4 pour une protection à une pluie violente
5 pour une protection à un jet d’eau puissant
7 pour une protection à une immersion temporaire

Retenez simplement, pour une protection minimum un indice IP44 et pour une protection totale, un indice IP67

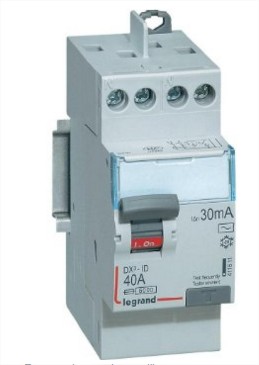

Sachez également qu’un dispositif différentiel haute sensibilité 30 mA devra être placé à l’origine de l’installation afin de la protéger. Très sensible, il coupe le courant au moindre incident : défaut d’isolement sur un appareil, contact direct d’une personne avec un élément sous tension, il est donc un des éléments à ne surtout pas négliger dans votre installation.

Legrand - LEG411611 Interrupteur Différentiel - Type AC 30 mA - Départ haut 2 m
Intensité : 40 a; Connexion : vis/vis; Nombre de modules : 2; Sensibilité : 30 ma; Type ac : détectent les défauts à composante alternative
31,60 EUR
Legrand LEG411505 411505 Interrupteur différentiel dx-id-vis/vis-2p-230v~-40a-Type ac-30ma-départ...
Couleur : Gris; Poids : 1kg.; Composition : Polyamide-Imide.
34,00 EUR
Legrand LEG411617 Interrupteur différentiel dx-id Vis/Vis 2P 230 V 40 A Type A 30 mA départ haut-...
Intensité : 40 a; Connexion : vis/vis; Nombre de modules : 2; Sensibilité : 30 ma; Type a - pour peigne hx optimisé universel mono réf. 4 049 26/37
37,64 EUR
Legrand LEG92840 Interrupteur Différentiel BIP 40 A 30 MA Type AC
Type AC - pour peigne HX³ optimisé universel mono réf. LEG92794; Vis/Vis; Sensibilité : 30 Ma
63,00 EUR
Legrand LEG92840 Interrupteur Différentiel BIP 40 A 30 MA Type AC
Type AC - pour peigne HX³ optimisé universel mono réf. LEG92794; Vis/Vis; Sensibilité : 30 Ma
63,00 EUR
Legrand LEG411500 Interrupteur Différentiel DX³- 2P- 230 V 16 A Type AC 10 MA Départ Bas
Type AC; Vis/vis; Sensibilité : 10 Ma; ln : 16 A; Nombre de modules : 2
69,90 EUR

Dernière mise à jour du tarif le  2020-01-21 at 05:43

differentiel



Conclusion

Vous en savez maintenant un peu plus sur les normes et règles à respecter pour étendre la domotique de votre maison à vos extérieurs. Il s’agit ici d’une liste non exhaustive, mais plutôt d’une petite synthèse des règles à respecter. Enfin, même si cela semble évident, je me dois de vous rappeler de faire vos installations électriques hors tension, en ayant bien pris soin de couper le compteur principal de la maison pour travailler en toute sécurité.
