Comment domotiser un portier vidéo avec un module Fibaro fgbs-001

schema-cablage-fibaro-fgbs001-potier-video-konx
La question se pose assez souvent, vous êtes nombreux à disposer d'un portier vidéo et souhaitez pouvoir l’intégrer au système domotique. Les portiers vidéo connectés sont encore assez chers sur le marché.

Pour ma part je possède un portier Konx de première génération. Alors j’entends ici et là qu’il n’est pas génial. Moi je n’ai pas à m’en plaindre, voilà plus de deux ans qu’il est installé, il remplit toujours très bien son rôle et fonctionne parfaitement.

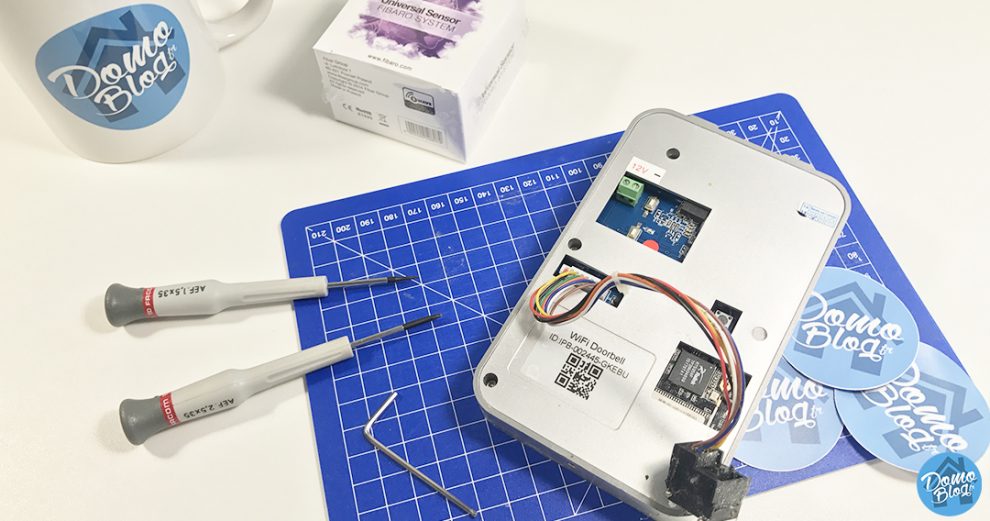

Cependant, j’avoue que l’idée de modifier ce portier afin de le connecté au système domotique me trotte dans la tête depuis un bon moment. J’ai profité de quelques jours de congé et de soleil pour effectuer cette modification, je dois dire que ce n’était pas si simple au final. J’ai rencontré plusieurs problématiques que j’ai du contourner, mais au final tout est OK et mon portier est à présent connecté au réseau z-wave de la maison!

schema-cablage-fibaro-fgbs001-potier-konx

Je vais donc nous parler ici du cas du portier Konx car il s’agit du modèle que je dispose, mais sachez que j’ai fait en sorte de mettre en place une solution, adaptable à tous les portiers du marché. Ainsi, à l’issue de ce tuto que vous ayez un portier Konx, Extel, Somfy ou encore d’une marque lambda, sachez que ma méthode pourra s’y adapter.

Mais alors, comment domotiser un portier vidéo

Après une journée au domo-lab à jouer du multimètre et du fer à souder puis à griffonner des schémas… Je dois bien avouer que mes études en électronique sont bien loin, mais j’ai tout de même gardé de bonnes bases, et puis U=R*I sera toujours U=R*I 🙂

Afin de mener à bien ce projet do it yourself, il faudra un peu de matériel. Voici la liste:

Il vous faudra également peut être quelques composants électroniques, pour cela je vous conseille un kit comme celui ci-dessous. Complet, il contiendra tout ce qu’il vous faut. Il dispose même d’une plaque à essais, bien pratique pour réaliser les tests !

ELEGOO Kit Électronique Mis à Jour avec Module d'alimentation, Câbles Jumpers, Potentiomètre de...
  • Pack de composants de hautes performances et de qualité élevée. Contient plus de 300...

Dernière mise à jour du tarif le  2024-12-04 at 20:22

Le module Fibaro universel, la solution !

Vous l’aurez compris, le module Fibaro est au centre du projet, c’est le plus petit module z-wave du marché, le plus polyvalent également. En effet, avec ses deux entrées et ses deux sorties, il s’agit du module parfait pour notre projet.

Dernière mise à jour du tarif le  2024-12-04 at 18:42

Par où commencer?

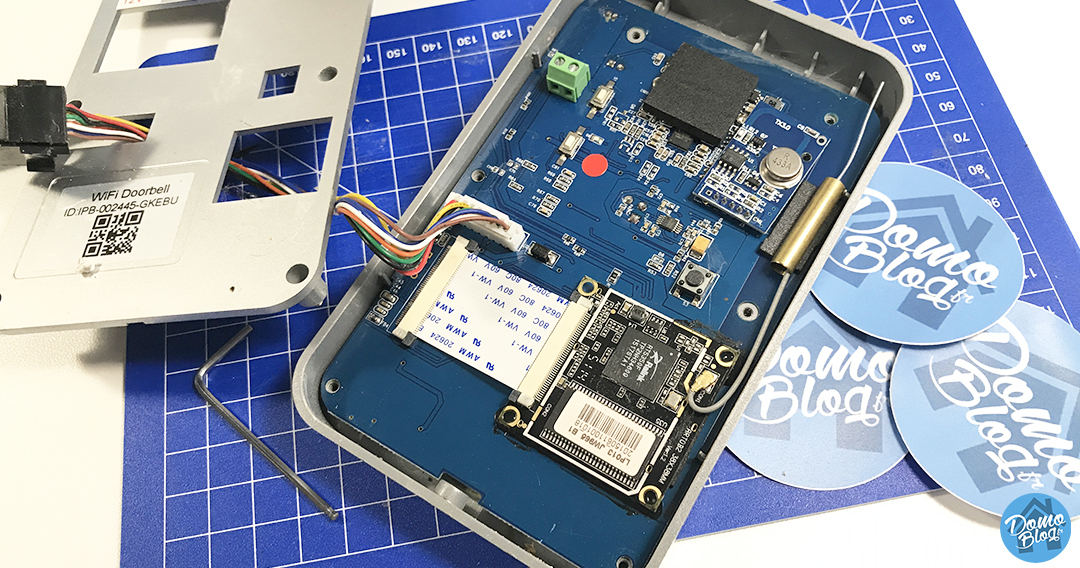

Pour commencer, il faut ouvrir le portier pour étudier son fonctionnement. Je vous conseille donc de démonter le portier, de vous installer confortablement armé d’un multimètre et d’un peu de patience. Câblez une alimentation temporaire à votre portier, n’importe quel bloc d’alimentation à tension équivalente fera le travail. C’est bien généralement du 12V, des transformateurs très courants, vous en avez certainement dans vos tiroirs.

Le but est donc d’atteindre le bouton d’appel et de regarder son comportement. Je ne détaille pas plus cette étape volontairement pour ne pas fermer ce tuto sur un seul modèle de portier. Simplement, le but de cette étape est de définir le principe de fonctionnement du bouton d’appel. Il y a deux cas possibles:

  • Cas 1: Votre bouton laisse passer le courant à la pression, donnant ainsi une impulsion pour lancer l’appel. Dans ce cas, vous devriez avoir 0V aux bornes du bouton au repos et une tension quand vous appuyez dessus.
  • Cas 2: Votre bouton coupe le courant à la pression. Dans ce cas-là, c’est l’interruption de courant qui initialise l’appel. Vous devriez alors avoir une tension au repos et 0V aux bornes du bouton à la pression.

Progression de la lecture

DebutFin

A suivre en page 2, l’utilisation du module Fibaro, le schéma de câblage et les interactions domotique…
