Comment installer un clavier RFID pour contrôle d’accès par badge RFID

rfid-domotique-installation-domoblog

Dans un autre article, je vous expliquais comment mettre en place une gâche électrique sur un portillon. Je vous avais également présenté mon portier connecté Konx qui permet aux visiteurs de s’annoncer devant la maison et échanger avec vous ou que vous soyez. Cette année, je complète l’installation avec une petite platine RFID. Disposant d’un clavier, cette platine permet de contrôler un accès (gâche ou automatisme de portail) via un code d’accès et/ou un badge RFID.

rfid-domotique-installation-domoblog      rfid-domotique-installation-domoblog

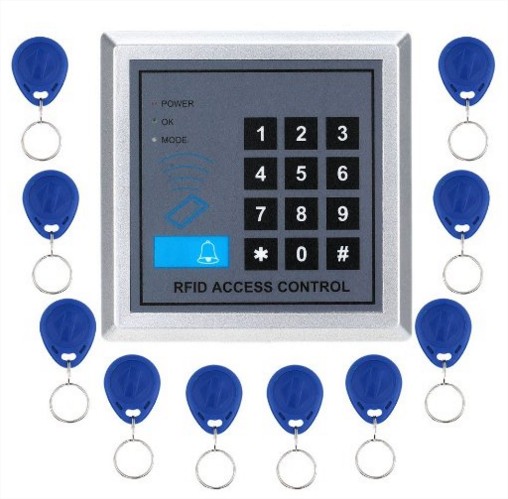

Cette petite platine ne coûte que 13€, vendue avec 10 badges RFID, elle sait gérer tout type de gâches, 5 ou 12V et même un contact sec. Entièrement paramétrable, elle sait aussi gérer les contacts ouverts ou fermés. Seul petit bémol, la notice fournie avec est plus que limitée. Assez compliquée à déchiffrer. C’est pourquoi je vais vous expliquer comment la mettre en oeuvre au travers de cet article.

No products found.

1 Les connexions

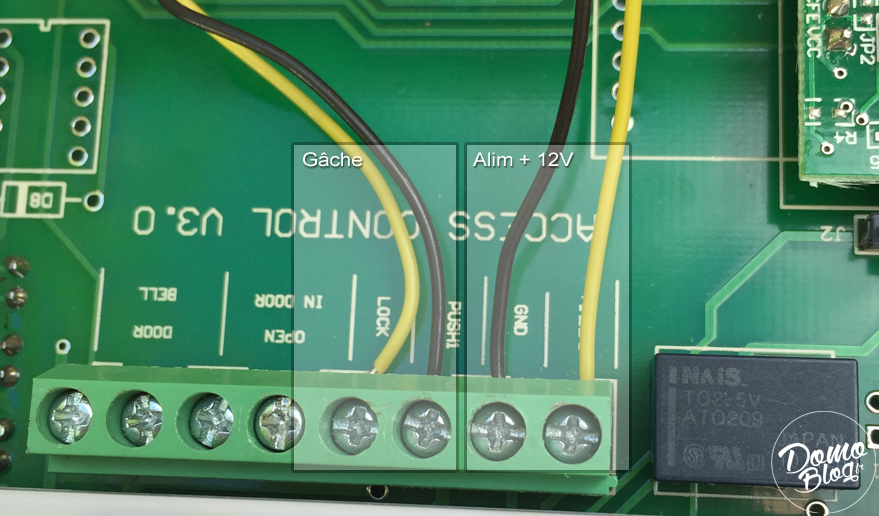

Dans mon cas, je dispose d’une gâche Extel qui fonctionne en 12V, je vais donc adopter le câblage suivant à savoir entre les bornes lock(+) et push(-). Si vous disposez d’une gâche en 5V, il faudra vous brancher sur les bornes push(-) et la quatrième borne pour le + (open in door).

Dernière mise à jour du tarif le  2024-11-09 at 20:02

Enfin, si vous désirez contrôler un automatisme avec contact sec, connectez alors, les bornes 3 et 6 en partant de la gauche. (sachez que pour piloter une action sur votre box domotique, c’est également sur ces borniers qu’il faudra brancher le Fibaro)

L’alimentation quant à elle, se fait sur les connecteurs +12DC et GND

rfid-domotique-installation-domoblog
Bornier d’alimentation



J’ai pour ma part utilisé l’alimentation de mon portier qui arrivent jusqu’au mur de la maison en PoE dans une boite de dérivation extérieure. Repiquée sur la paire qui conduit l’alimentation, la platine est ainsi alimentée sans besoin d’alimentation supplémentaire. Et du fait que l’alimentation était suffisamment costaud, elle suffit pour alimenter les deux appareils.



2 Configurer le type de contact

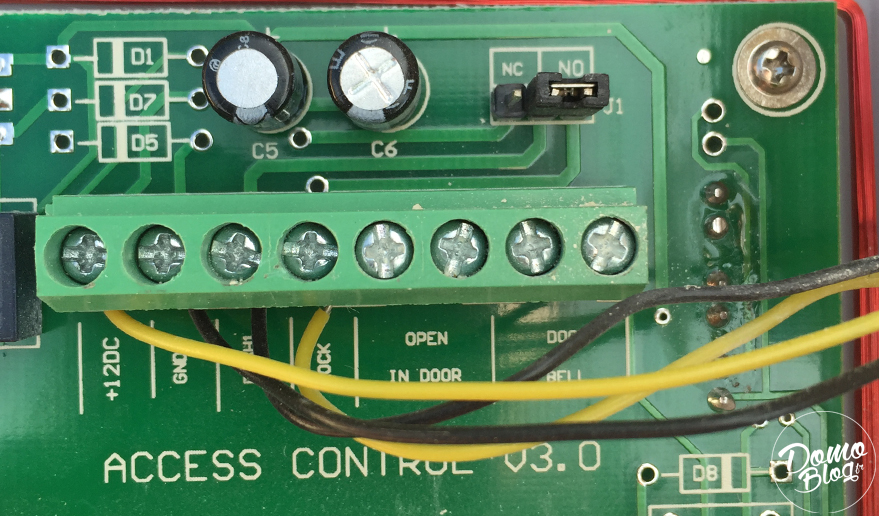

Afin de déterminer si vous désirez utiliser un contact fermé ou ouvert sur la gâche, vous devrez jouer avec le cavalier J1 qui se trouve sous le cadre arrière.

NC= contact fermé (une impulsion négative sera transmise à la gâche au passage du badge)

NO= contact ouvert (une impulsion positive sera transmise à la gâche au passage du badge)

rfid-domotique-installation-domoblog
Borniers de pilotage



3 La programmation

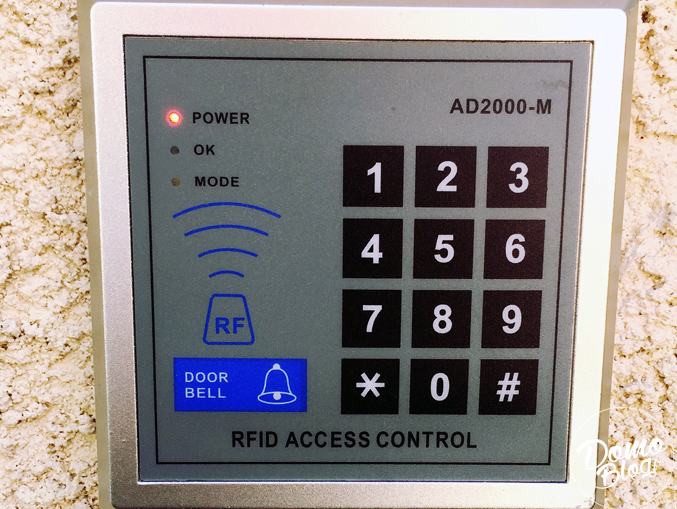

Place à présent à la partie la plus délicate. Encore que, celle-ci reste pour le moins délicate si vous n’avez que la petite documentation très succincte fournie avec sous la main. Avec ce guide, la programmation s’avère être un vrai jeu d’enfant. C’est bien simple, vous n’avez qu’a suivre les étapes ci-dessous à la lettre et vous aurez programmé votre platine en un rien de temps!

Entrer dans le mode configuration

Afin d’entrer en mode configuration, il faut réaliser un appui sur la touche # suivie du code 12345

Vous êtes à présent dans le mode configuration, c’est ici que tout se passe.

rfid-domotique-installation-domoblog

Configuration du premier badge RFID

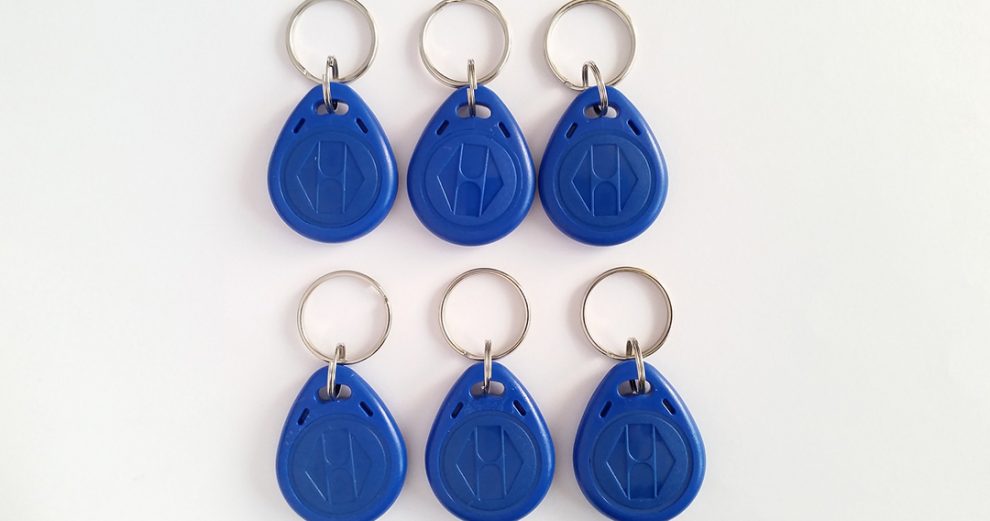

Les badges fonctionnent sur la platine par adressage. Chaque badge associé sur la platine doit disposer d’un identifiant unique qui permet à la platine de l’identifier. Cet ID c’est vous qui le donnez. Pour faire simple, j’ai configuré mes badges de la façon suivante. Chaque ID est codé sur 4 digits, le premier badge portera l’ID 0001, le second 0002, et ainsi de suite…

Pour configurer ce premier badge:

1 Entrez dans le mode configuration (# puis 12345) 2 Tapez 2 3 Tapez ensuite d’ID du badge (dans mon cas 0001) 4 Passez votre badge devant la platine 5 Enfin tapez 6 pour valider



Configuration d’un code utilisateur

Afin de déclencher l’ouverture par un code, il vous faut en configurer un. Pour cela rien de bien différent des badges, simplement pour plus de logique, donnez un ID différent de la plage des badges. Les badges étant adressés sur la plage 000x, adressez vos ID de code sur la plage 00xx, par exemple 00011, 0012, 0013… Voici la marche à suivre:

1 Entrez dans le mode configuration (# puis 12345) 2 Tapez 2 3 Tapez ensuite d’ID du code (dans mon cas 0011) 4 Tapez votre code à 6 chiffres “xxxxxx” 5 Enfin tapez 6 pour valider

4 Pour aller plus loin

Pour aller plus loin, voici quelques configurations système qui pourront s’averer utiles dans plusieurs cas de figure avec votre platine. Ainsi, avec ces procédures, réglez simplement le reste de la platine, la tempo de contact ou encore le mot de passe pour accéder au menu de configuration de cette dernière.

Configurer le mot de passe d’administration

Il faut bien l’avouer, le code administrateur en 12345, c’est un peu light au niveau de la sécurité. Pas de soucis, nous allons remédier à cela avec cette petite procédure:

1 Entrez dans le mode configuration (# puis 12345) 2 Tapez 1 3 Tapez votre nouveau code à 5 chiffres

Reset de la platine

Il peut arriver qu’à force de configurations vous arrivez à faire une petite boulette, ou simplement perdre le mot de passe administrateur de la platine, pas d’inquiétude, dans ce cas un hard reset va-tout remettre d’usine. Pour cela voici la marche à suivre:

1 Entrez dans le mode configuration (# puis 12345) 2 Tapez 1 3 Mettez la platine sous tension et attendez que les voyants clignotent 4 Débranchez de nouveau la platine 5 Repassez le cavalier sur les PIN 1 et 2 6 Rebranchez l’alimentation et votre platine et de nouveau d’usine



Régler la temporisation du contact

Afin de préserver les équipements, il est judicieux de configurer une temporisation adéquate. En fonction de votre équipement, vous pouvez jouer sur le temps de contact. Pour cela, procédez comme suit:

1 Entrez dans le mode configuration (# puis 12345) 2 Tapez 5 3 Saisissez à présent le temps de contact souhaité. Par exemple pour un contact de deux secondes, saisissez 02

Le paramétrage est terminé.

Conclusion

Pour conclure, voici donc une petite platine RFID qui ne paye pas de mine, mais qui est bougrement pratique et efficace. Peu chère, mais très souple et puissante. Pour le prix je vous conseille vraiment ce modèle qui est top et s’intègre parfaitement dans une maison connectée.

Domo-blog a fait le choix de ne pas polluer votre lecture avec de la publicité. Vous trouverez cependant des liens affiliés vers les produits recommandés dans le contenu. Cela ne perturbe en rien votre experience de lecture et permet de financer le blog.
Vous pouvez également soutenir le blog en m'offrant un café sur Ko-Fi.


discord

Restez connecté aux nouveautés domotiques, inscrivez-vous à notre newsletter

A propos de cet auteur

Aurélien Brunet

Chef de projet informatique, anciennement informaticien spécialisé dans l'IT industrielle, le réseau et les bases de données. Un peu geek à mes heures perdues, je me suis mis à la domotique en 2012 pour sécuriser mon domicile.
Depuis, je teste, j’installe, je code, j’améliore mon installation et surtout, je partage avec vous mon expertise via ce blog et mon podcast Domotique Chronique pour améliorer votre quotidien dans la maison connectée !

35 Comments

Cliquez ici pour poster un commentaire

Ce site utilise Akismet pour réduire les indésirables. En savoir plus sur comment les données de vos commentaires sont utilisées.

  • Bel article.
    Personnellement, j’ai relié le contact sec de mon digicode rfid à mon IPX pour que ce soit la domotique qui pilote.

  • bonjour,

    Juste mon avis perso ce produit n’est pas fait pour être
    soumis au temps(fort soleil/pluie/grele…) et au fort passage (dans
    mon cas 8 passages par jour minimum en semaine et n’en parlons pas en
    week-end) en deux mois le pavé numérique ont commencé a s’abimer…
    pas de problème d’étanchéité mais pas eu de neige encore dessus.

    Bref bon produit mais à réserver a un usage non intensif et en intérieur.

  • Salut Aurel,

    merci pour ton article mais j’aimerais une precision quand au branchement. pour mettre un fibaro sur le contact sec je ne comprend pas bien ta phrase pour brancher sur le contact 3 et 6. Tu parles biens des vis?

    moi j’aurais dis de bracher le IN1 (detecteur universel fibaro) sur le Open In Door (soir vis 3 ou 4) et le GND (detecteur) sur le GND du clavier.

    pareil, sachant qu’on a un IN2 sur ces detecteurs, on peut surement piloter grace aux vis (connecteurs) lock ou push .. ca permettrait ainsi d’avoir 2 etats recuperés sur un detecteurs universel.

    Merci pour tes retours ou ceux qui auraient les infos, ca peut servir.

    Autre chose, si perte d’un dongle rfid, peut on l’exclure avec son ID ou faut il faire u reset de toute la platine?

    • C’est sur, apres il y a des solutions de contournement simple, par exemple desactiver la platine avec l’armement de l’alarme, ensuite pour le prix… C’est tres bien! La platine n’est pas à l’exterieur, cela limite les problemes. Et malheureusement, comme la plupars des automatismes de portail, il suffit d’y connecter une batrie 12v pour les actionner depuis la carte mere 🙁

  • Salut, Merci pour ton explication d’installation !
    Par contre qu’en est il d’un HP ?
    Si le sonne a partir du clavier, il y a un hp de prévu ? Je ne l’ai pas vu sur le lien Amazon et pas très clair dans mes recherches (rapide) GOOGLE

    • Salut, Pas de HP à proprement parlé mais un buzzer. Il bip quand tu presses une touche ou quand tu passe un badge. Il fait aussi office d’alarme et se déclenche quand tu retire la platine. (protection anti-effraction).

    • Bonjour,
      oui d’autres badges peuvent être utilisé avec, il faut simplement qu’il soit sur la même fréquence de fonctionnement, à savoir 125Khz. Si les bages Zipato sont sur cette même bande de fréquence, aucun problème!

  • Bonjour, un transfo est il nécessaire? J’ai du 220V qui arrive au niveau du pillier du portillon dans une boîte de dérive je peux éventuellement l’utilisérieux pour connecter un transfo pour ensuite alimenter le clavier RFID.
    Autre question j’aimerai pouvoir déclencher la gâche électrique depuis soit mon interphone (legrand) mais également depuis mn boîtier rfid. Du coup j’ai peur de griller mon interphone lorsque je déclencherai la gâche depuis mon boîtier rfid et inversement lorsque je déclencherai l’ouverture depuis mon interphone, dois je prévoir des diodes sur leur circuit respectif qui mène à la gâche et éviter ainsi la remonter de 12 ou 24 v provenant de l’autre déclencheur?
    Je sais pas si j’ai été clair dans mes questions mais n’hésitez pas à me le dire.
    Merci en tout cas pour cette article.
    Abdel

    • Bonjour, il faut du 12V pour alimenter la platine. Si tu n’en à pas, il faudra un transfo oui, sinon, moi, j’utilise le 12V de mon portier qui est juste derrière. Pour ce qui est du pilotage de la gâche, oui, il est conseillé de mettre une diode pour éviter les retour de courant par la gâche.

  • Bonjour peut ton l’utiliser pour activer et désactiver une alarme et y a t il une protection à l’arrachement et des led pour voir si en marche merci

  • Salut,
    j’ai l’acquisition d’un boitier kkmoon avec badge offre triptyque amazone vendu avec la gâche le bouton poussoir, j’ai essayé de l’installer mais problème de conflit avec me semble t’il mon bouton poussoir, j’aurais besoin d’un schéma de branchement entre ces trois éléments.
    Merci d’avance

    • Bonjour,

      Je n’ai pas d’autre schéma que ceux de l’article mais ce qui est sur c’est que le bouton poussoir ne dois pas etre raccordé à la platine mais uniquement à la gâche (circuit paralelle de la platine)

  • Bonjour, Il y a une étape que je ne comprends pas dans Configuration d’un code utilisateur il est écrit en 4. taper votre code à 6 chiffres. De quel code il s’agit?
    Merci.

  • Bonjour,

    Je vois un bouton Bell (cloche/sonette) sur la platine et 2 borniers door bell sur la carte.

    Ce bouton peut il servir pour déclencher un scénario “Sonnette” si il est relié à un module fibaro FGD-222 configurer en impulsion ?

  • Bonjour,

    Comme demandé par Yoda, Peut on utiliser le bouton Belle pour le relié à une sonnette.
    Peut on dans le même temps utiliser le contact sec pour déclenché un interrupteur sous domoticz… ? Le contact sec serait reconnu dans Domoticz et déclencherai un scénario si action…
    A bientôt !

    • Bonjour,

      c’est tout à fait possible. Par contre je passerai plus par un module universel fibaro plutôt qu’un relais. Du fait de sa souplesse en alimentation il pourra facilement partager l’alimentation de la platine et permettra d’interfacer la platine avec la box domotique!

      • Désolé de revenir vers vous !
        Votre réponse correspond au bouton Belle ou au contact sec ?
        Il y avait 2 questions dans ma demande :
        1) Peut on utiliser le bouton Belle pour alimenter une sonette ?
        2) Peut on mettre en parallèle un contact sec pour alimenter dans Domoticz un témoin qui déclenchera ou pas si action un script ?
        Merci d’avance pour votre éclairage…
        Pour ce qui est du Fibaro, de quel Fibaro s’agit-il ?
        A bientôt et encore merci de votre réponse.

      • Bonsoir,
        Une petite question concernant l’alimentation 12V.
        Y-a-t-il un minimum de tension (1A… 12W mini….) ?
        Merci d’avance
        A bientôt !

      • rien de particulier de préconisé sur la doc. J’ai mis une alim 12V que j’avais d’avance chez moi. Je penses que cela depend surtout de la gâche à contrôler car la platine devra delivrer suffisamment pour actionner la gâche.

      • Merci pour vos réponses,
        J’ai commandé sur BangGood. Entre le clavier, les Tags et l’alimenattion DC12V 3A.. Total : 23€
        Pas cher !
        A bientôt !

  • Qu’en est-il du degré de protection IP? Je ne trouve pas d’information à ce sujet mais tu sembles l’avoir mis dehors ? Est-il à l’abri ?

    • En effet, pas d’IP d’indiqué, mais supporte les conditions climatiques sans aucun soucis! Le mien est dehors sur le mur exterieur, exposé au soleil et à la pluie… Depuis 3 ans sans aucun probleme 😉

  • Bonjour,

    J’ai reçu le clavier mais il y a plus de bornes que sur votre image….

    Comment brancher un contact sec ?

    J’ai les bornes :

    12V, GND, PUSH, NC, GND, KEY, D0, D1, BELL1, BELL2

    Pour ce qui est de l’alim OK c’est le 1 et 2 mais pour le contact sec sir je suis vos recommandations il y a la PUSH mais la 2è je prends quoi ?

    Merci d’avance pour votre aide.

    A bientôt !
