Domotisez votre boite aux lettres avec Fibaro FGK 101 partie II – Avec un microrupteur

Nous avons vu dans le précédent tuto comment utiliser le FGK 101 directement à l’intérieur de la boîte aux lettres, nous allons utiliser ici l’entrée auxiliaire du FGK 101. Cette entrée se situe sur le bornier. Il est alors tout à fait possible d’utiliser cette entrée en plus de la sonde de température, c’est d’ailleurs le branchement que nous verrons dans ce billet.

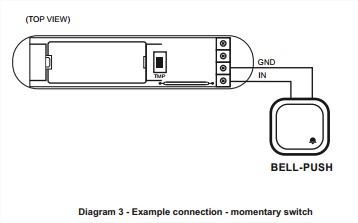

Pour rappel, voici le schéma de câblage de cette entrée:
fgk101-fibaro-inter-colis-domoitique

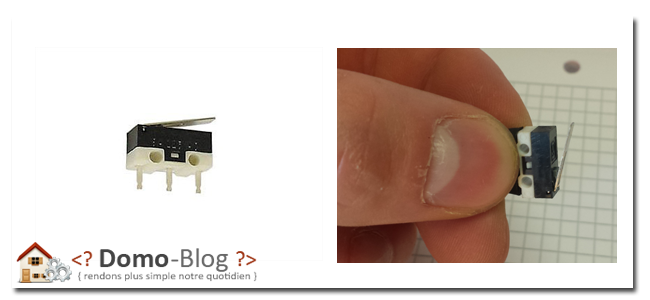

Dans ce tuto nous utiliserons un microrupteur, très petit et discret, ce genre de composant se trouve très facilement pour quelques euros:
microrupteur-fibaro-domotique

Il a donc fallu câbler ce micro rupteur en fonction du schéma, pour cela j’ai utilisé une paire torsadé d’un câble RJ45, soudé, isolé et câblé sur le FGK 101:
cablage-rj45-microrupteur-sonde-1wire

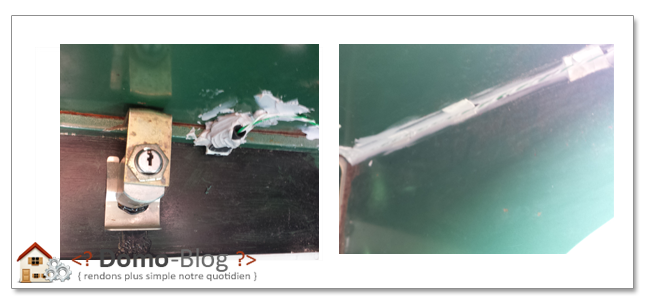

Après réalisation du câblage il faut fixer le microrupteur à l’intérieur de la boîte, ici j’ai utilisé du mastic de fixation tout bête:
fixation-microrupteur-bal-boite-auxlettres

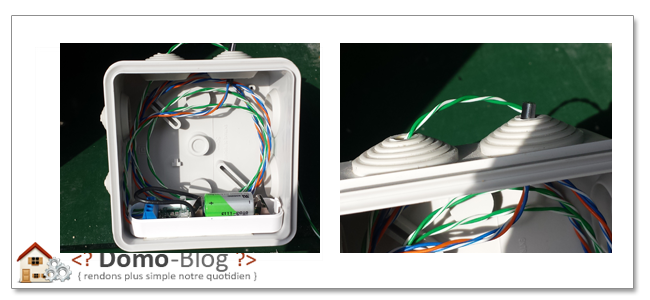

Il ne reste plus qu’a protégé le module Fibaro dans une petite boîte plexo sous la boîte aux lettres:
Notez la sonde qui dépasse pour un relevé de température au plus juste.
boite-plexo-legrand-fibaro-exterieur

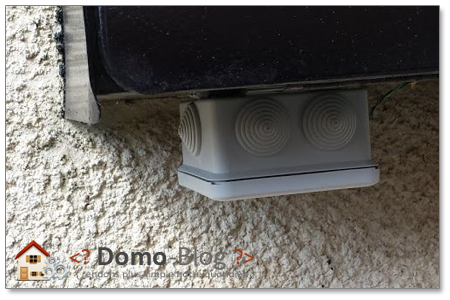

Il ne reste plus qu’a fixer la boîte plexo sous la boîte aux lettres:
boite-plexo-boite-aux-lettres
