Découverte de l’Eco devices le multi compteur connecté

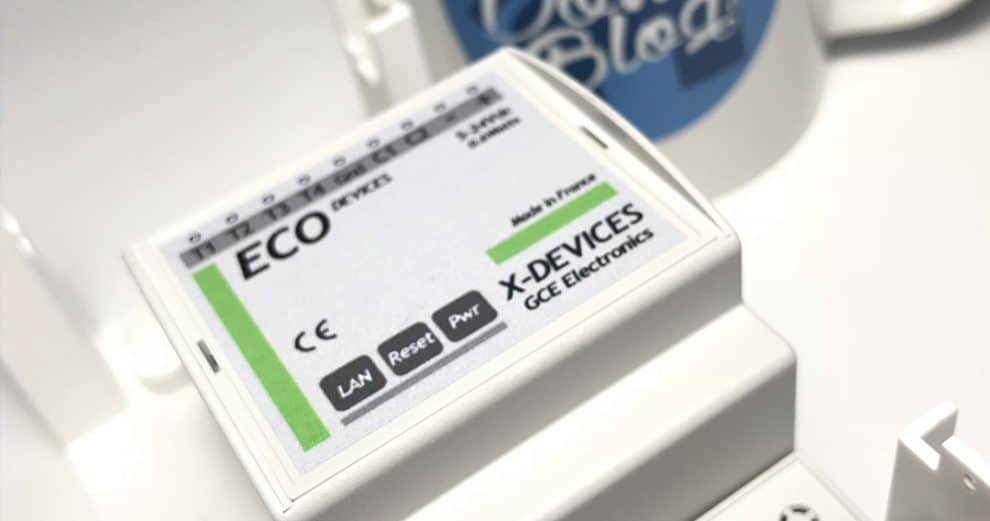

ecodevices-ipx-domotique-test

L’Ecodevices est un périphérique de chez GCE Electronics. Ce nom ne vous est pas inconnu, c’est normal, il s’agit de la même société qui a inventé l’IPX 800, la fameuse box domotique de renom. Sachez donc que l’Ecodevice étant issue de la même société, il est donc un périphérique à la hauteur de l‘IPX 800. Nous allons voir au travers de ce nouvel article comment j’ai utilisé l’Ecodevice pour remonter la consommation d’eau de la maison dans la box domotique.

En effet, l’Ecodevices dispose de plusieurs entrées lui permettant de collecter les informations issues de plusieurs compteurs et les restituer dans un site internet local avec toutes les données. Ajoutez à cela la possibilité de lire ses données depuis une box domotique et vous obtenez un périphérique indispensable dans une smart home !

Module IP de suivi de consommmation Eco-Devices - GCE Electronics
12 Commentaires
Module IP de suivi de consommmation Eco-Devices - GCE Electronics
  • Module de suivi de la consommation au format rail din

Dernière mise à jour du tarif le  2024-03-18 at 22:22

Un appareil, plusieurs relevés!

Le point fort de l’Ecodevice et sa compatibilité avec plusieurs compteurs. Ainsi, avec un seul et unique module IP, il est possible de relever toutes les consommations de la maison.

  • 2 entrées téléinfo pour les compteurs électriques de dernière génération
  • 2 compteurs d’impulsions configurables pour les compteurs d’eau, de gaz ou encore d’électricité et fioul

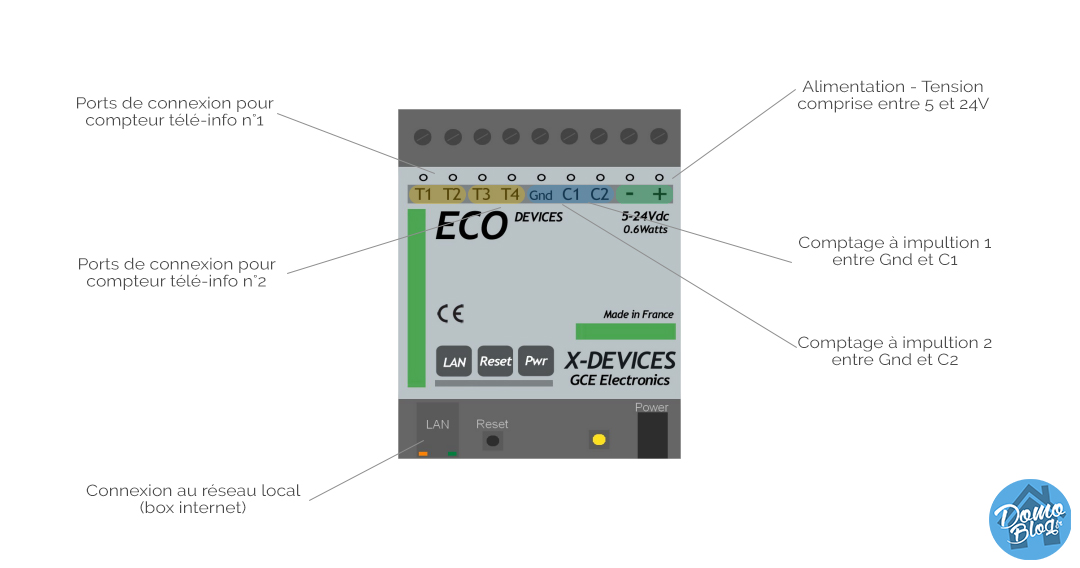

ecodevices-schema-borniers-connexions

Un périphérique sans limites, vous l’aurez compris.

Pour ma part, je vais l’utiliser combiné avec un compteur d’eau Gioanola. Ce compteur d’eau installé sur l’arrivée principale permet de comptabiliser la moindre goutte d’eau du foyer. Le gros point fort de ce compteur réside dans le fait de générer une impulsion. Cette impulsion peut alors être transmise à l’ecodevice qui se chargera d’enregistrer la consommation de la maison et de tout retranscrire dans son interface web.

Gioanola 923 Compteur d'eau, Multicolore
13 Commentaires
Gioanola 923 Compteur d'eau, Multicolore
  • Suivez simplement votre consommation d'eau

Dernière mise à jour du tarif le  2024-03-18 at 22:22

Par où commencer?

Pour commencer, il faut poser le compteur Gioanola. Pour ma part, étant bricoleur, mais pas très fan de la plomberie cuivre, j’ai laissé ce travail à un professionnel. J’ai effectivement profité de l’intervention de mon plombier pour l’installation de ma nouvelle chaudière, pour lui faire poser ce compteur. Au moins, je suis certain que c’est fait correctement et qu’il n’y a pas de risque de fuite.

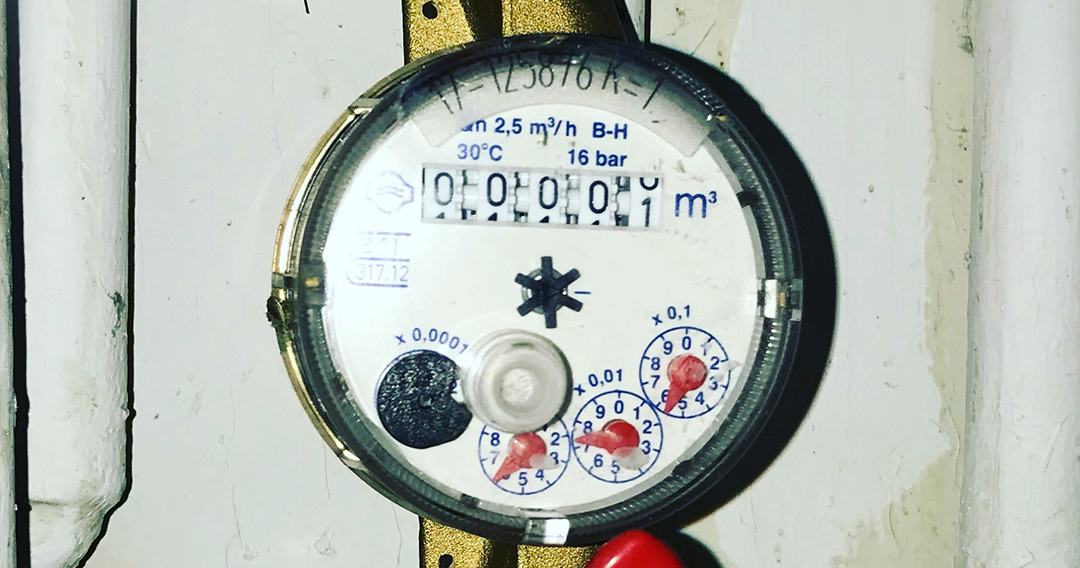

gioanola-compter-eau-domotique

À présent, il nous faut raccorder ce dernier au module IP Ecodevice. Pour cela, respectez simplement le schéma de connexion suivant.

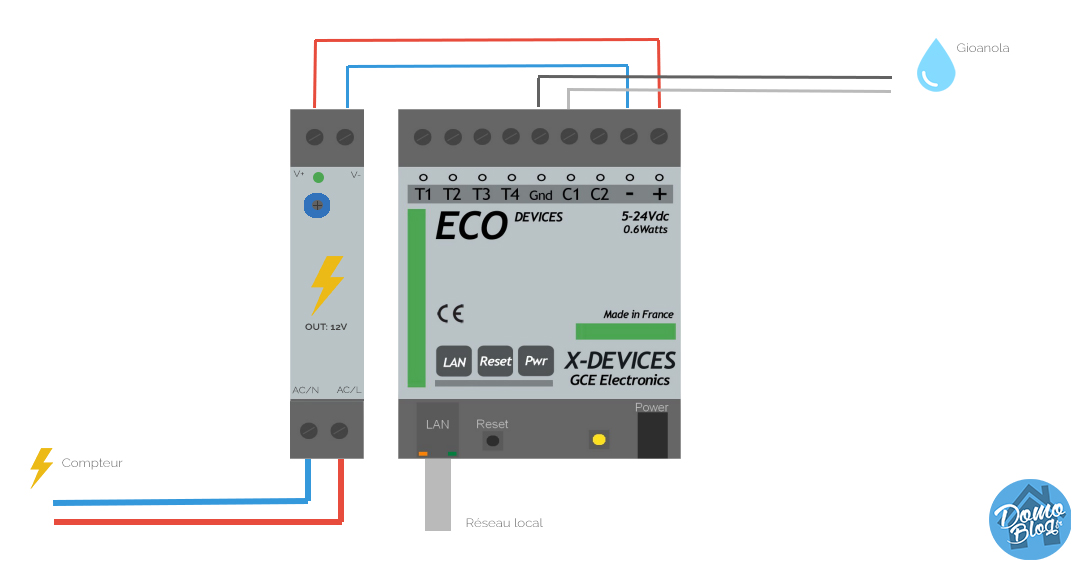

ecodevices-schema-comptage-eau-gioanola

Vous avez sans doute remarqué que sur le schéma ci-dessous, j’utilise une alimentation un peu particulière. En effet, j’ai fait le choix d’utiliser une alimentation rail DIN. Cela signifie simplement que cette alimentation est du même format qu’un disjoncteur. Ainsi, il est très facile de l’intégrer avec l’Ecodevice dans un petit tableau. C’est propre et pratique, pas de fil qui traîne et une intégration on ne peut plus clean dans mon local chaufferie. Cette alimentation coûte moins de 15€ sur Amazon.

Dernière mise à jour du tarif le  2024-03-18 at 22:52

Résultat, une fois le montage terminé, cela donne ceci:

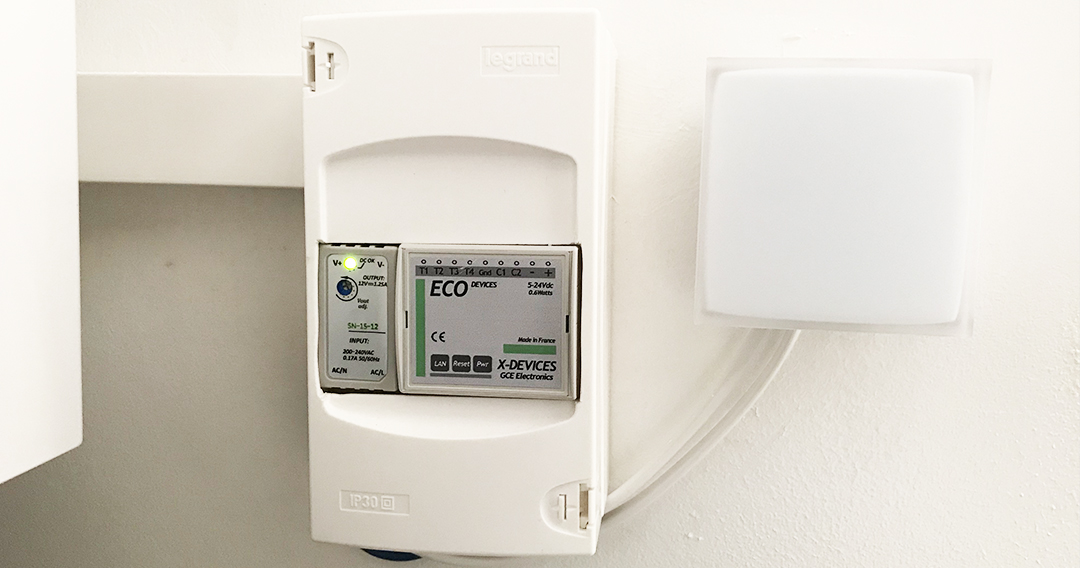

ecodevoces-legrand-tableau

L’installation de l’Ecodevice

L’installation matérielle est à présent faite. Passons à la détection sur le réseau. Rien de compliqué là non plus, il faut simplement retrouver l’Ecodevice dans l’interface de votre routeur afin de connaitre son adresse IP. Rendez-vous dans la partie DHCP de votre routeur, généralement dans la partie bail ou périphériques raccordés à mon réseau et recherchez simplement la dernière adresse distribuée. Cette dernière devrait être l’adresse IP de votre Ecodevices.

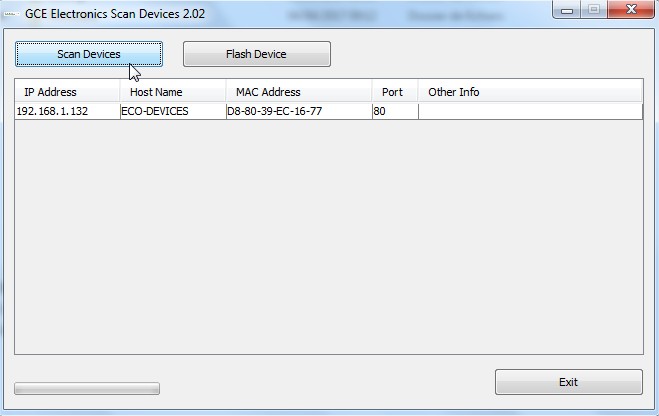

Si toutefois ce point devient un peu trop technique pour vous, sachez que GCE Electronics, fournit également un petit outil qui permet de trouver automatiquement l’adresse IP de l’Ecodevices sur votre réseau.

GCE-Electronics-Scan-Devices

Il ne reste plus qu’à fixer cette adresse IP dans votre routeur via une réservation DHCP. Cette réservation permettra au module Ecodevices de toujours disposer de la même adresse IP. Ainsi, vous pourrez simplement vous connecter à votre Ecodevices en appelant cette adresse IP.

Vous verrez que c’est un point important pour la suite, cette adresse IP devra effectivement toujours rester identique pour importer les données de consommation dans une box domotique.

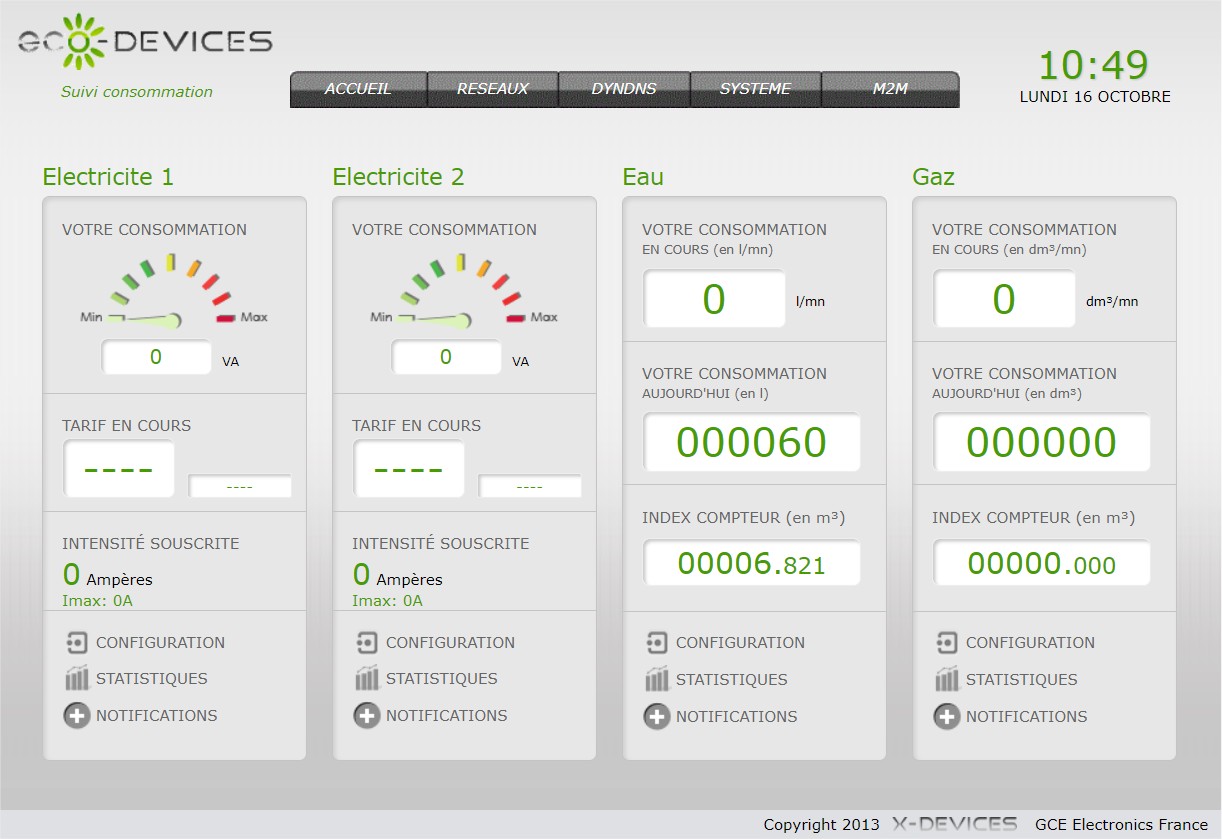

ecodevice-screen

L’interface de l’Ecodevies est claire et simple. Tout y est, vous pouvez y visualiser les différents index relevés en même temps et en temps réel. Il est possible de consulter les historiques depuis le site web ou de les exporter pour les traiter via un autre logiciel ou tout simplement en faire de l’archivage.

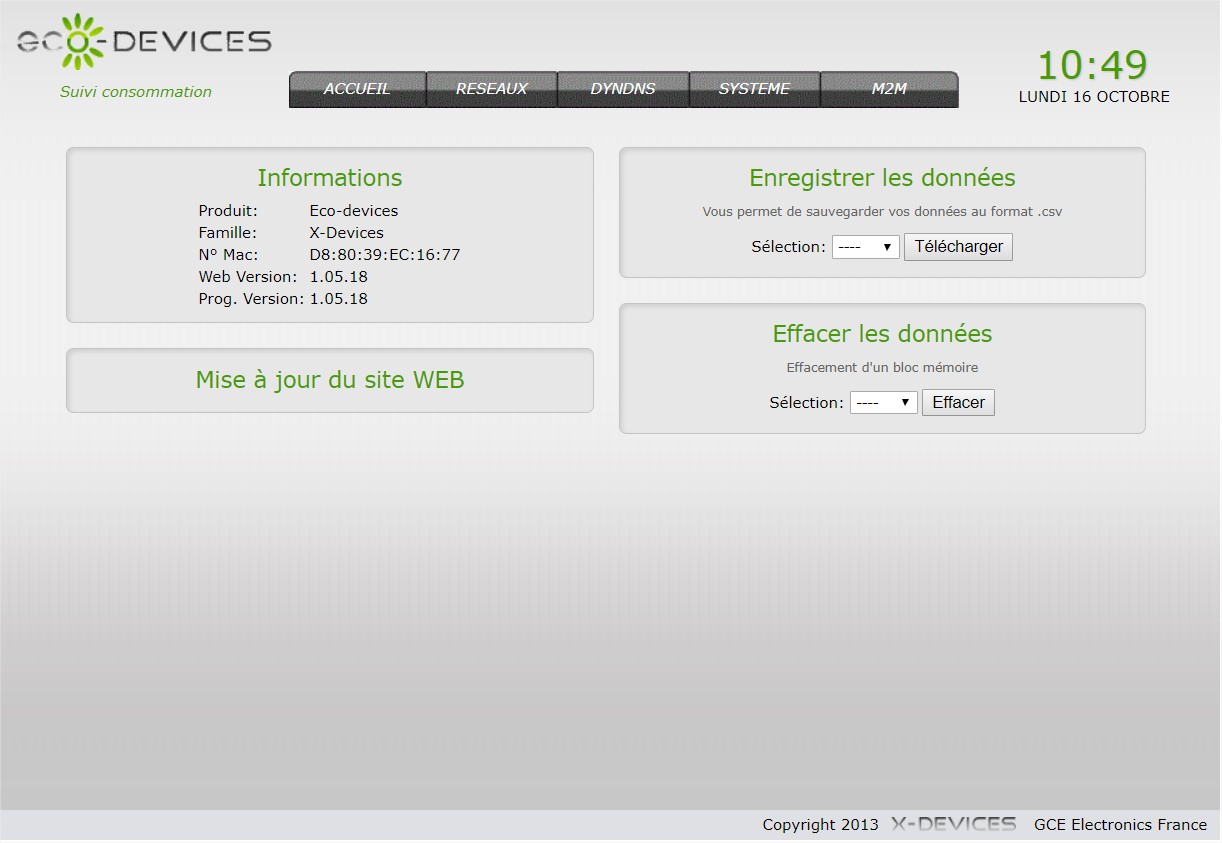

eco-devices-systeme-configuration

Voilà, L’ecodevice est à présent fonctionnel, vous pouvez à ce stade commencer à en apprendre plus sur votre consommation en eau et analyser plus finement les postes de la maison qui consomme le plus.

Pour aller plus loin

Dans un prochain article, nous verrons comment j’ai intégré mon Ecodevice à ma box domotique Eedomus pour y remonter les données via des rapports détaillés et disponibles directement dans le système domotique de la maison. Mais ça, ce sera pour un prochain chapitre.

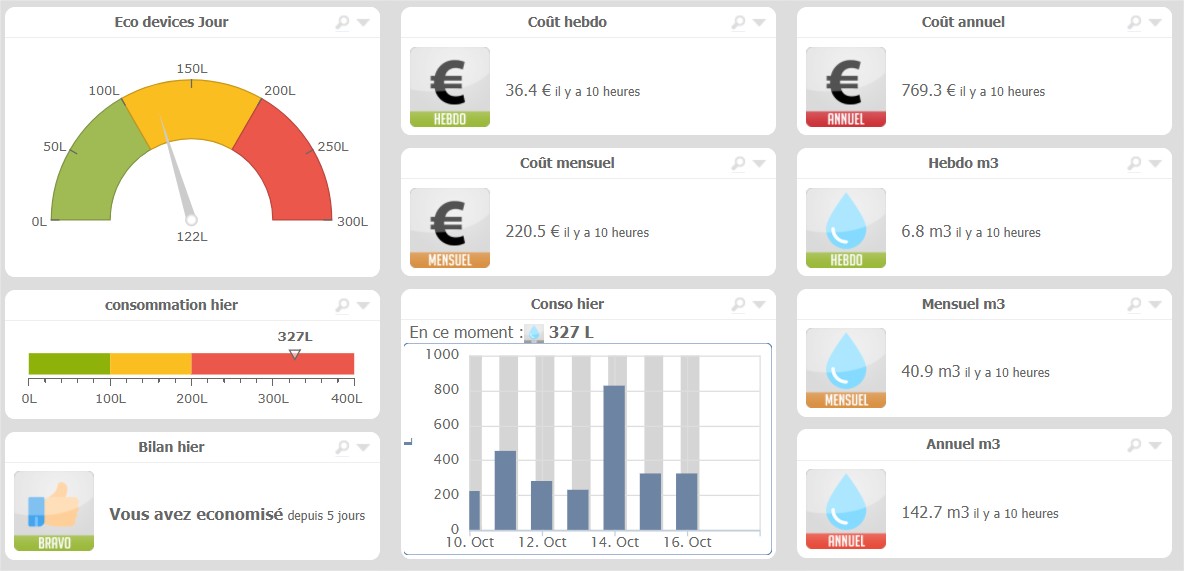

eedomus-ecodevice-consommation-eau

Le couple Ecodevice et compteur à impulsion Gioanola est le couple parfait pour suivre sa consommation d’eau pour cet exemple, mais également de gaz et d’électricité si vous disposez d’un compteur de dernière génération qui le permet.

Retrouvez la liste du matériel présenté dans cet article:

Dernière mise à jour du tarif le  2024-03-18 at 22:52

Domo-blog a fait le choix de ne pas polluer votre lecture avec de la publicité. Vous trouverez cependant des liens affiliés vers les produits recommandés dans le contenu. Cela ne perturbe en rien votre experience de lecture et permet de financer le blog.
Vous pouvez également soutenir le blog en m'offrant un café sur Ko-Fi.


discord

Restez connecté aux nouveautés domotiques, inscrivez-vous à notre newsletter

A propos de cet auteur

Aurélien Brunet

Chef de projet informatique, anciennement informaticien spécialisé dans l'IT industrielle, le réseau et les bases de données. Un peu geek à mes heures perdues, je me suis mis à la domotique en 2012 pour sécuriser mon domicile.
Depuis, je teste, j’installe, je code, j’améliore mon installation et surtout, je partage avec vous mon expertise via ce blog et mon podcast Domotique Chronique pour améliorer votre quotidien dans la maison connectée !

10 Comments

Cliquez ici pour poster un commentaire

Ce site utilise Akismet pour réduire les indésirables. En savoir plus sur comment les données de vos commentaires sont utilisées.

  • Bonjour,

    J’utilise moi aussi l’Ecodevices pour remonter ma consommation d’eau dans ma box Eedomus avec le même compteur Gianola que toi.

    Malheureusement, l’Ecodevices présente un bug très désagréable. En effet, si la consommation cumulée qu’il indique est parfaitement correcte, la consommation instantanée reste parfois bloquée sur sa dernière valeur. Par exemple, on ouvre un robinet, il indique 3l/mn. Lorsque le robinet est fermé, ce chiffre devrait revenir à zéro, ce qu’il fait 90 % du temps mais hélas, pas toujours.

    Le compteur Gianola n’est pas en cause mais, manifestement, l’Ecodevices se bloque selon que le compteur s’arrête avec son contact ouvert ou fermé.

    C’est assez pénible parce que ça empêche par exemple d’utiliser cette consommation instantanée pour déclencher une alarme signalant une fuite d’eau ou un robinet mal fermé.

    Je suis curieux de savoir si tu as rencontré ce phénomène qui, sauf erreur de ma part, avait été signalé sur le forum GCE Electronics.

    • Bonjour Aurelien et merci pour cet article sur L’Ecodevices. Le bug d’affichage signalé par ctve est résolu depuis le mois de mars 2017.

      • Bonjour Aurel,

        Effectivement je n’ai pas le dernier firmware mais la méthode de mise à jour actuelle (en TFTP, avec un réseau en 192.168.1.xxx et obligation d’éteindre puis de remettre en marche l’Ecodevices) est quasi impossible à mettre en oeuvre pour moi.
        Mon Ecodevices est en effet alimenté à demeure par une alimentation modulaire dans un tableau électrique et mon réseau complet est en IP fixes de la forme 192.168.0.xxx.
        Par le passé, la mise à jour du firmware de l’Ecodevices était beaucoup plus facile et ne nécessitait pas de “tout casser” comme c’est le cas aujourd’hui.
        Tant pis pour moi, je conserverai donc mon bug.

  • Bonjour Aurélien, Merci pour cet article tres bien fait et bravo pour ton site que je consulte régulièrement. Etant sur eedomus, je compte, mettre en place cette solution chez moi et j’aurai une question concernant les autres entrées de cet Ecodevices : est ce que je peux me servir des autres entrées afin de mesurer la conso électrique (globale) de ma maison ? Et si oui sur quel bornes dois-je le faire ?

      • Merci de ta réponse Aurel. Le truc a l’air vraiment sympa ! Comme je suis une bille en électricité, j’avais une autre question. Est ce que je peux installer tt cela sur mon tableau électrique car mon compteur un peu trop loin. Je m ‘explique; Sur ton schema, il y a les 2 fils qui partent au compteur. Est ce que ces 2 fils peuvent etre relier a l’arrivée du compteur de mon tableau ? Je sais pas si je suis clair là :-).

  • Bonjour Aurélien, produit sympa comment a tu relier l’eco à ta box, je vois un branchement qui ressemble au relais netatmo mais je pense que celui-ci doit aller à ta chaudière 🙂
