Domotique et piscine : Le choix du matériel domotique pour automatiser la piscine

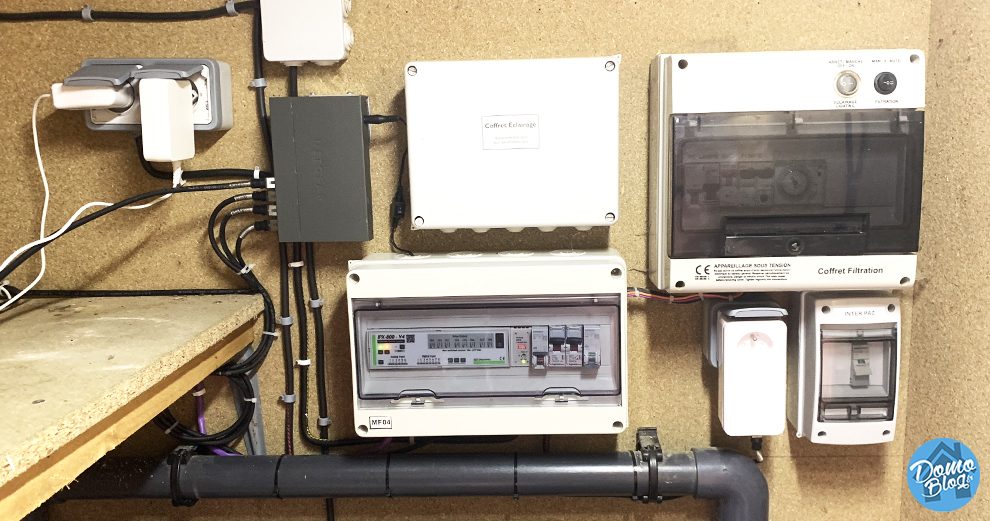

piscine-domotique-automatisation-filtration-pompe-ipx-gce
Nous avons vu dans un précédent chapitre du dossier les différents postes à automatiser et les solutions qui s'offrent à nous pour y arriver. Après vous avoir exposé tout ça, recentrons le projet sur ma vision des choses et mon installation.

Guide mis à jour le 26 mars 2022

En effet, si le premier chapitre était plus générique, le projet devient plus personnel. Je vais donc vous expliquer les équipements que je vais utiliser, pourquoi et surtout comment.

piscine-maison-projet-domotique-automatisation-maison-connectee

Domotique et piscine : Etude du projet pour domotiser une piscine

C’est le printemps, le soleil est au rendez-vous, les températures sont de nouveau agréables, il est temps d’envisager la domotisation de la piscine. Vaste projet, mais avant de se lancer voyons déjà comment aborder le projet et les quelques informations…


Sonde de température

Nous l’avons vu dans un précédent article, pour relever la température de ma piscine, j’ai fait le choix de la sonde immergée maison.

Au fil de mes recherches sur le sujet cet hiver, j’ai vu plusieurs moyens de relever la température. Celui qui revient le plus est la sonde connectée sur la canalisation du circuit de filtration. Toutefois, je trouve que cela ne reflète pas réellement la température du bassin. Car s’il est possible d’étalonner la sonde pour tenir compte de la pression de l’eau et du flux qui doivent sans doute influer sur la température, qu’en est-il du relevé quand la filtration est à l’arrêt et que l’eau du bassin ne circule plus dans la canalisation?

Il y a fort à parier que le relevé sera faussé étant donné la température qu’il fait dans un local technique de piscine en plein été… Il ne sera alors pas possible de s’y fier. Idem pour l’hiver quand les canalisations sont purgées et hors d’eau… Avec une sonde immergée, il est alors toujours possible de suivre la température de l’eau en hiver, et pour veiller au gel et se faire alerter d’une température à risque par le système domotique, c’est bien pratique.

domotique-piscine-sonde-temperature-diy-oregon-fabrication-eco

Domotique budget : Fabriquer une sonde de température de piscine connectée performante à moindre coût

Malheureusement, il existe peu voir pas de sonde de température connectée faite pour cet usage spécifique qui soit capable de dialoguer sur un protocole exploitable par une box domotique. Il y a bien la marque Oregon qui proposait une référence…


J’ai donc opté pour une sonde Orgegon modifiée et immergée qui plus est à moindre coût. Malheureusement les sondes Oregon ne sont plus produites, mais les sondes Bresser sont de même conception et compatible avec un RFX433 ou RF Player, il est donc tout à fait possible de prendre ce type de sonde, qui ressemble au passage beaucoup aux sonde Oregon…

23,49€
En stock
5 neufs à 23,49€
4 d'occasion à partir de 17,52€
dernière maj 18 mars 2024 23 h 02 min
20,87€
21,98€
En stock
4 neufs à 20,87€
dernière maj 18 mars 2024 23 h 02 min
Last updated on 18 mars 2024 23 h 02 min

Sinon, i est aussi possible d’opter pour une sonde Wi-Fi, là encore DIY et à moindre cout tout en étant très precise et efficace. On vous explique comment faire dans cet autre guide.

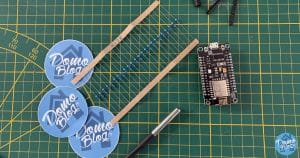

tuto-guide-sonde-temperature-wifi-mqtt

Fabriquer une sonde de température connectée wifi avec nodemcu et MQTT et la lire dans Jeedom

Guide mis à jour le 27 mars 2022 Nous avons vu dans un précédent guide du domo-lab comment mettre en place un serveur MQTT sur un Raspberry Pi pour collecter de nombreuses informations domotiques efficacement et rapidement issues de vos…


Gestion de la filtration

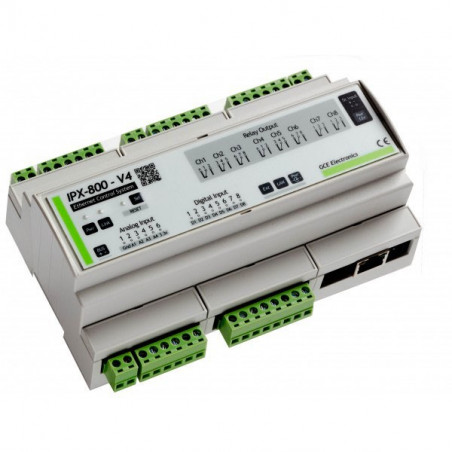

Pour la filtration, nous avons vu les différentes solutions. J’ai longtemps hésité avec un module z-wave, puis pour de nombreuses raison, j’ai finalement fait le choix de la carte IPX 800 V4. Dans un premier temps, car il s’agit d’un élément rail din. Étant donné que l’élément de commande est destiné à aller dans un local technique, il devra être dans un tableau électrique, de préférence étanche. Parfait l’IPX est justement fait pour. Ensuite, ses nombreuses entrées et sorties, notamment ses 8 relais permettront de commander beaucoup d’usages avec un même élément. (Filtration, éclairage du bassin, éclairage extérieur, pompe à chaleur…). Pas besoin de module supplémentaire pour piloter tout ça. En plus, si l’IPX est destinée à être pilotée par Jeedom dans mon installation, elle peut toutefois conserver une programmation locale et ainsi être indépendante en cas de plantage du système domotique.

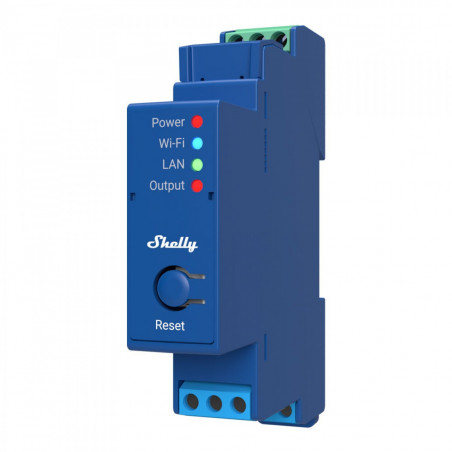

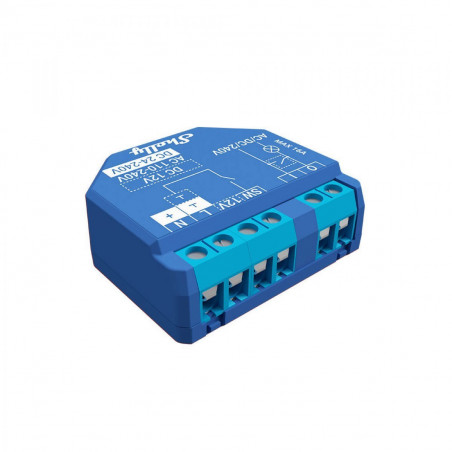

Toutefois, si vous n’avez que la pompe à automatiser, l’IPX est une solution couteuse, d’autres alternatives sont possibles, bien moins couteuses pour repondre au même besoin. Le tout selon des protocole de communication différent. À vous de choisir celui que vous voulez utiliser parmi cette liste de module compatibles :

Enfin, si vous faites le choix de l’IPX800 comme moi, ses entrées pourront accueillir des sondes de température, des commandes manuelles pour les relais ou encore, un autre dispositif que j’ai intégré à mon système, un X-Display de la même marque. Un petit écran de commande connecté à la carte IPX qui permet de piloter manuellement l’éclairage ou la filtration depuis ses touches tactiles, mais aussi de visualiser la température de l’eau sur le mur de la pool house.

Gestion de l’éclairage

Vous l’avez compris en lisant la section filtration ci-dessus, pour l’éclairage, ce sera également l’IPX qui se chargera de l’actionner. Donc pas de frais supplémentaires.

Il faudra toutefois un tableau électrique étanche pour loger l’IPX ou un autre module relais, une alimentation 12V rail din ainsi qu’un un disjoncteur de protection de 2A.

Analyse de l’état de l’eau

Pour analyser l’eau, il y a également plusieurs possibilités. Je n’ai pas encore statué sur le sujet. Étant donné que je possède une IPX dans le local technique de la piscine, il est possible d’utiliser les sondes Redox et PH de GCE. Toutefois, je suis encore hésitant sur ce système. Plusieurs retours négatifs sur la toile évoquent un besoin de recalibration des sondes récurrents. Je vais donc opter pour un nouveau système alternatif, les nouveaux objets connectés dédiés à l’analyse de l’eau de piscine.

Après plusieurs années de test, c’est clairement le module Ondilo ICO qui est le plus fiable et performant. Je vous propose de découvrir notre test de ICO ci-dessous.

ondilo-ico-piscine-analyse-connectee-eau-test-smarthome-domotique

Test de Ondilo ICO : Sans doute le meilleur analyseur de piscine connecté et intelligent

Ondilo ICO, c’est un des objets connectés qui se révèle être utile et efficace. On ne peut pas toujours dire cela des objets connectés en général. Il est vrai que beaucoup de société surfent sur la vague connectée pour proposer…


Bilan

Nous venons de faire le point sur mon projet, son orientation et la liste du matériel sélectionnée. J’avoue que ne disposant pas de système de traitement automatique de l’eau, je n’ai pas véritablement axé mes recherches dans ce sens. Le traitement de l’eau pour ma piscine n’est pas très contraignant. De plus, il existe des traitements en galet à mettre dans le pré-filtre qui se chargent de tout pour vous pendant plusieurs jours, donc si je peux simplement disposer d’une alerte quand il faut rectifier un traitement, c’est parfait pour le moment.

Mon souhait est surtout de gérer la filtration efficacement et intelligemment. Car depuis que je surveille les différents postes électriques énergivores de la maison, la piscine et un poste où il est possible de faire des gains conséquents. Outre la pompe à chaleur qui par définition est énergivore, c’est certain. Toutefois, pour cette dernière, ma piscine étant relativement bien exposée (plein sud) le bassin est au soleil du lever du jour jusqu’à quasiment son couché. La PAC intervient donc plus en arrière-saison pour prolonger la baignade.

La filtration en revanche, c’est un poste de consommation à environ 700W, donc déclenchée uniquement en cas de besoin et intelligemment s’impose pour optimiser ce poste de consommation.

Voyons à présent dans le prochain chapitre comment j’ai procédé, les différents calculs et la scénarisation domotique mise en oeuvre. En utilisant les multiples informations enregistrées dans la box domotique, vous verrez qu’il est possible de pousser l’optimisation très très loin.

piscine-jeedom-ipx-domotique-guide

Domotique et piscine : Gestion de la filtration avec Jeedom et IPX-800

Guide mis à jour le 27 mars 2022 Dans le premier chapitre, nous avions vu le cahier des charges et les différentes solutions possibles. La domotique propose tout un tas de périphériques et donc de solutions possibles. Toutefois, quand il…
