Création d’un arrosage automatique domotisé – Inventaire des solutions (I)

Cet article est le premier d’une série dédiée à expliquer la  mise en oeuvre d’une solution  pour me débarrasser de l’arrosage du jardin. J’ai la chance d’avoir un cuve enterrée alimentée par une source mais jusqu’à aujourd’hui je n’ai jamais utilisé cette eau autrement que pour l’arrosage que je fais manuellement.

l’été dernier, j’ai profité de travaux que je faisais dans le jardin pour commencer à enterrer des tuyaux pour créer l’embryon du réseau d’arrosage.

ArrosageEnterre

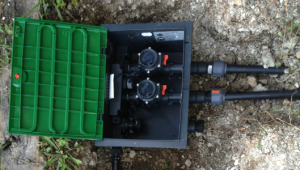

Les électrovannes













Évidemment, depuis le début, j’ai prévu de domotiser le tout. Mon cahier des charges est le suivant:

  • commande via l’eedomus (bien sûr !).
  • relevé du volume d’eau utilisé.
  • relevé du niveau de la cuve.

avec trois contraintes:

  • Le réseau Z-wave n’arrive pas jusqu’à l’emplacement de la cuve, malgré un Fibaro placé en ligne de vue directe pour faire office de  répéteur.
  • Le réseau wifi à l’emplacement de la cuve est très faible.
  • il est compliqué de tirer un câble Ethernet jusqu’à l’emplacement de la cuve (50 m à travers le jardin).



Etape 1, choix de la solution

J’ai évaluer les différents systèmes que je pouvais faire

  1. Eedomus + carte relais commandée par les ports rj11.
  2. Etherain
  3. Wifipower
  4. Raspberry + zwave.me + détecteur niveau + carte relais
  5. Opensprinkler, Fibaro Universel pour le détecteur de niveau ultrason + Flotteur + compteur eau
  6. Opensprinkler + détecteur niveau Ultrason + flotteur + compteur Eau (sur le rasp)
  7. Ipx800
  8. Modules Fibaro comme expliqué ici

Voyons maintenant l’évaluation de ces solutions par rapport à mes contraintes:

  • Problème de communication, Réseau Z-wave:
    • L’option 4,(,8 ne conviennent pas, En plus le Fibaro Universel ne permet pas d’avoir une remontée fiable des informations du compteur d’eau et risque de saturer le réseau Z-wave par le nombre de trames émises
  • cahier des charges non rempli:
    • option 2,3 – Le wifiPower et l’etherrain ne permettent pas de couvrir tous mes besoins
    • option 1 -L’option eedomus me paraît un peu riche, les E/S me permettent via une carte relais de gérer les électrovannes et un compteur d’eau à Impulsion, mais j’ai toujours ce problème de détection du niveau de la cuve qui n’est pas résolu.
    • option 7 -même problème que l’eedomus pour la solution à base d’IPx

J’en viens donc à la conclusion qu’il me faut une solution à base de raspberry pour avoir plus de liberté et pouvoir avoir toutes mes fonctions. Il me reste donc soit un développement perso sur un raspberry soit partir sur le projet opensprinkler qui m’apporte déjà toute la gestion des électrovannes, il ne me reste plus qu’à implémenter les trois fonctions manquantes… j’ai choisi cette solution, impressionné par le travail de Ray sur le projet d’Opensprinkler !

Etape 2, Installation des tuyaux, des regards….

j’ai choisi pour faire mon installation de ne prendre que du matériel Gardena, ce n’est pas donné mais d’un autre côté une fois que c’est enterré je ne veux plus avoir à y toucher. Après avoir déroulé plus de 100m de tuyau dans mon jardin, je suis prêt à tout domotiser……

Etape 3 et suivantes…..

Il me reste à vous parler de la création de la centrale d’arrosage, du boost de la réception wifi du raspberry, du système de relevé du niveau de la cuve, de la mise en place d’un compteur d’eau domotisé, du bus I2C, de la soudure de nouveau GPIO sur le raspberry, du choix du transformateur, de l’inconvénient des systèmes à temps partagés pour la lecture d’un niveau d’eau et de toute ces petites choses qui font le bonheur du DIY

….. et pour vous faire patienter quelques images qui seront utilisées et expliquées dans les prochaines étapes

Antenne
Antenne
CentraleArrosage
Centrale de commande en cours de construction
NewPins

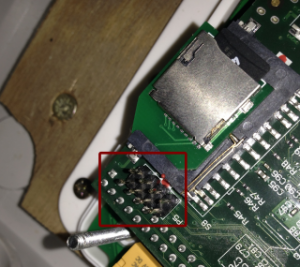

quelques pins de plus
capteurUltrason

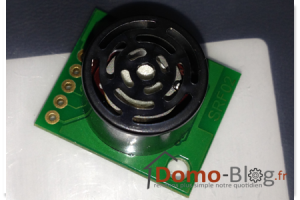

un capteur ultrason
