Troisième partie de notre dossier multiroom DIY, après la présentation du cahier des charges et l’installation des squeezeplugs, passons maintenant en revue le matériel nécessaire. Pour la bonne réalisation de ce dossier il a été question de bien réfléchir au matériel que j’allais utiliser, toujours dans un souci de maîtrise du budget, mais aussi de qualité sonore, j’ai dû tester plusieurs périphériques avant de faire une sélection qui convient bien à mon besoin. Il est donc temps de dresser la liste de ces périphériques.
Les lecteurs
Pas de surprise ici, il s’agit bien sûr des Raspberry, alors j’ai réutilisé des Raspberry pi modèle b que j’avais d’avance puis j’ai acheté un raspberry modèle b+ pour celui qui me manquait. Je n’ai pas pris de RPI 2 volontairement, car il aurait été sous exploité dans cette fonction sachant que le modèle b suffit amplement, j’ai simplement pris sa mise à jour, soit le b+
Voici deux des raspberry du système
- Raspberry Pi 3 Model B, CPU Quad Core 1,2GHz Broadcom BCM2837 64bit , 1GB RAM, WiFi, Bluetooth...
Dernière mise à jour du tarif le 2019-12-08 at 05:33
Les amplificateurs

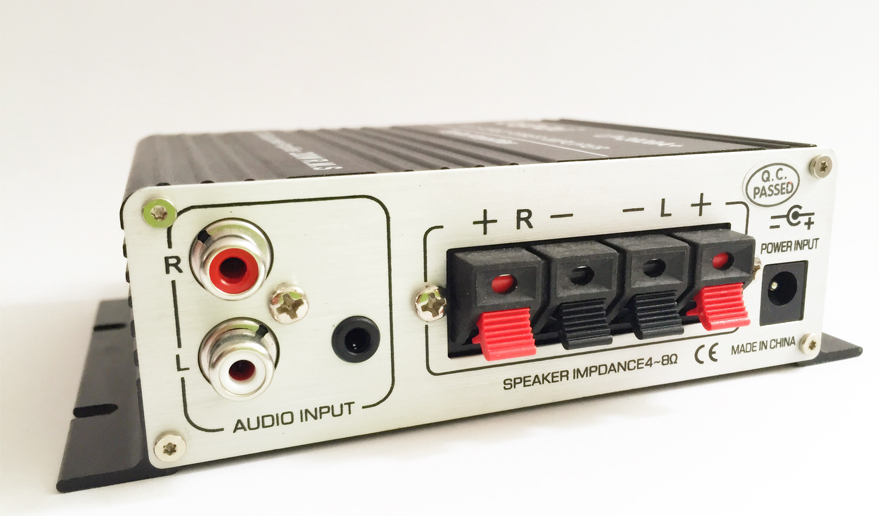

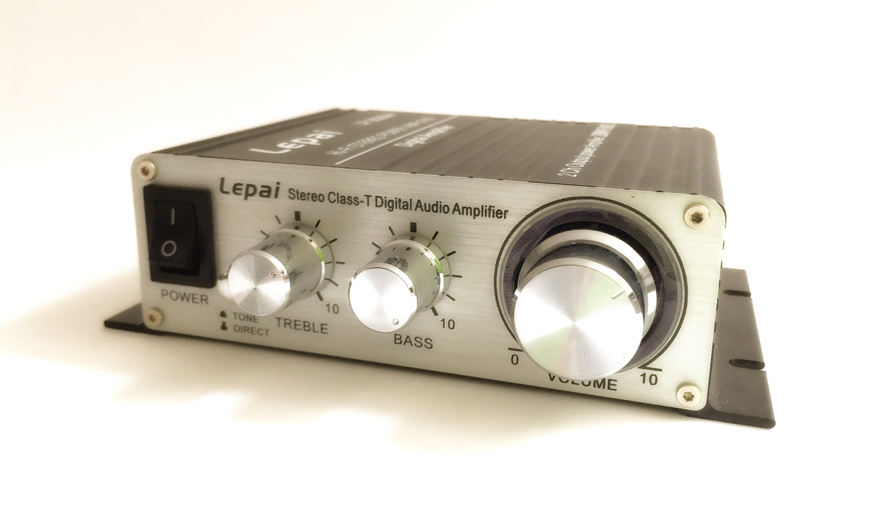

Il faut un amplificateur par zone à sonoriser et donc par Raspberry pi, l’installation complète étant hébergée dans une baie informatique de 19 pouces de 9U l’encombrement est aussi un argument de choix, je vais en effet devoir faire tenir les Raspberry, les amplis et alimentations dans la baie en plus d’un switch 19″ et d’un bandeau de brassage. Dans mes recherches, je suis tombé sur un ampli petit, puissant et en plus pas très cher, après test, il est vraiment parfait pour sonoriser mes haut-parleurs. Comme vous pouvez en déduire par la configuration que j’ai appliqué à Squeezeplug dans le premier article de ce dossier, je n’utilise pas non plus de DAC, le petit ampli suffit à restituer un son très correct et des DAC auraient également alourdis la facture.
Encombrement: 140 mm X 40mm x 92mm
Puissance: 20W RMS
Entrées: jack, RCA
Sorties: 4 (2 haut-parleurs)
Alimentation: 12V
Impédance: accepte les HP de 2 à 8 homs
prix: 22,99€
Dernière mise à jour du tarif le 2019-12-08 at 04:33
L’alimentation des raspberry

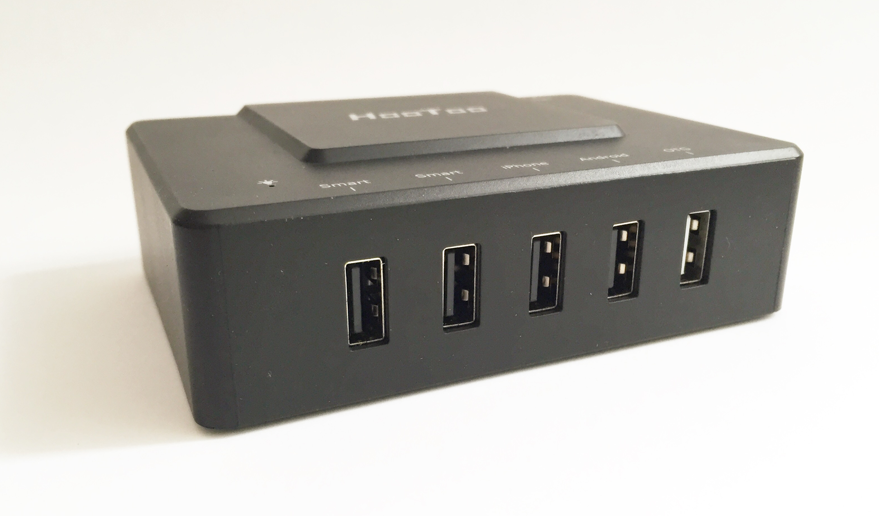

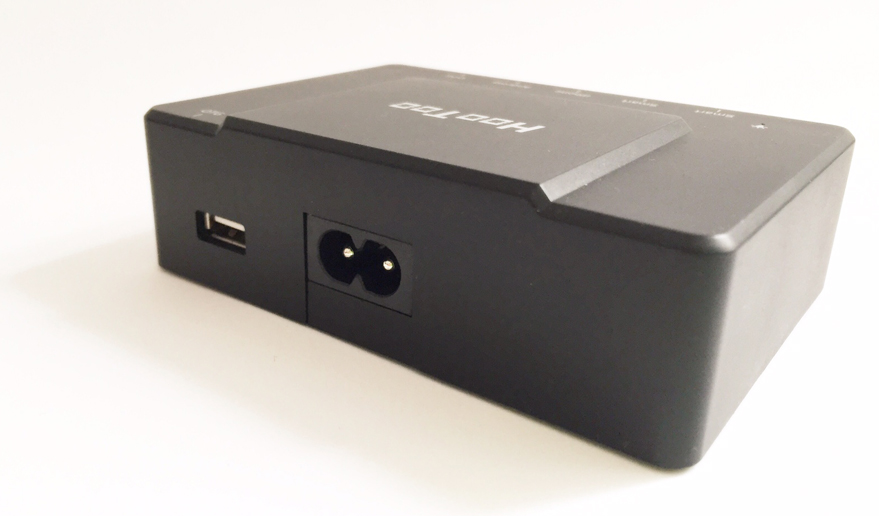

Passer par des alimentations de Raspberry standard prend de la place et nécessite une alimentation par Raspberry pi, toujours dans un souci de gain de place et d’économie, mais aussi de simplicité, j’ai donc fait le choix de passer par une alimentation commune. Cette alimentation alimentera les 4 Raspberry du système. Alors oui ils seront tous allumés même si je n’ai besoin que d’une zone, la consommation d’un Raspberry n’étant pas très élevé, ce n’est pas très grave, au moins les players seront toujours prêts, il n’y aura que les amplis à déclencher par le système domotique pour avoir le son dans la pièce désirée. Cette alimentation développe 7,8A au total donc bien assez pour nos Raspberry.
Encombrement: 17 x 11.5 x 5.5
Ports alimentés: 4
Puissance: 40W – 7,8A
Prix: 15;99€
- Technologie de Charge Adaptative AiPower - Afin de fournir le taux de recharge maximum le plus...
Dernière mise à jour du tarif le 2019-12-08 at 04:33
Les câbles d’alimentation

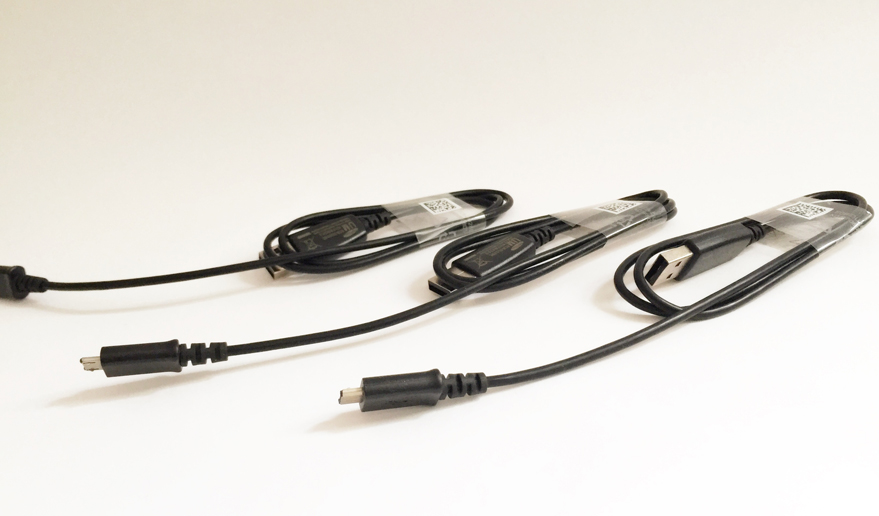

Pour aller de l’alimentation aux raspberrys, j’ai acheté un lot de 3 câbles USB vers micro USB pour 2€
- Compatibilité :5629723459299
Dernière mise à jour du tarif le 2019-12-08 at 04:33
Le contrôle des alimentations

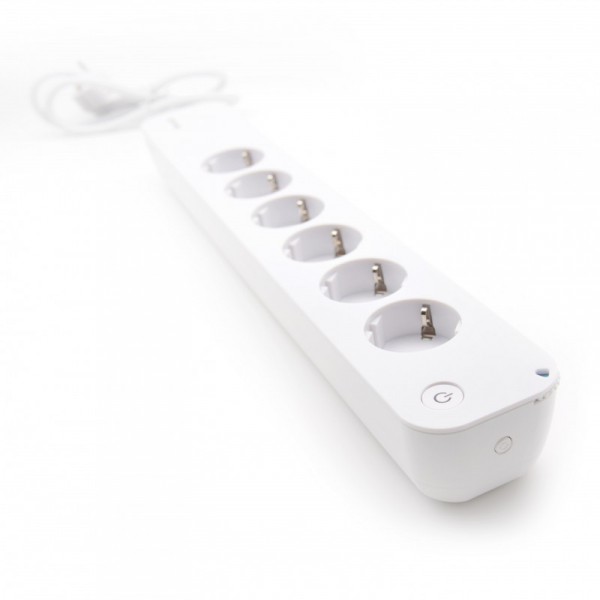

Pour rendre le système complètement transparent, j’utilise une prise commandée Greenwave afin de gérer des scénarios pour le déclenchement des zones que je souhaite couvrir musicalement depuis la box domotique Eedomus. Cette prise m’a été fournie par notre partenaire laboutiquededomotique.com que je remercie au passage. Une prise bien pratique, surtout dans ce cas de figure, car avec une prise commandée par alimentation, le budget aurait complètement explosé.
Vous pouvez donc retrouver cette prise chez notre partenaire pour 75€, en comparaison, avec 6 wallplugs la note s’élevait tout de suite à 350€, autant dire que la sortie récente de cette prise sur le marché français tombe à point nommé !
Les haut-parleurs
Pour la pièce à vivre, je vais m’appuyer sur mon home cinéma, comme il s’agit de la pièce principale à sonoriser, j’aurai du gros son sans aucun problème avec mon HC. J’ai donc juste à connecter le raspberry dédié pour cette zone à mon ampli qui est lui même piloté par l’eedomus donc cela s’intègre parfaitement avec mon mode de fonctionnement. Pour la salle de bain et la cuisine, j’utilise pour le moment des haut-parleurs d’un ancien home cinéma, petit, discret et performant, c’est parfait pour le moment. Mais sachez qu’il existe des haut-parleurs encastrables et étanches qu’il peut donc être très facile à installer discrètement dans les plafonds (c’est d’ailleurs vers cette solution que j’irai dans un second temps).
En ce qui concerne l’extérieur, car oui, cela était un point important de mon projet, pouvoir sonoriser la terrasse pour l’été.

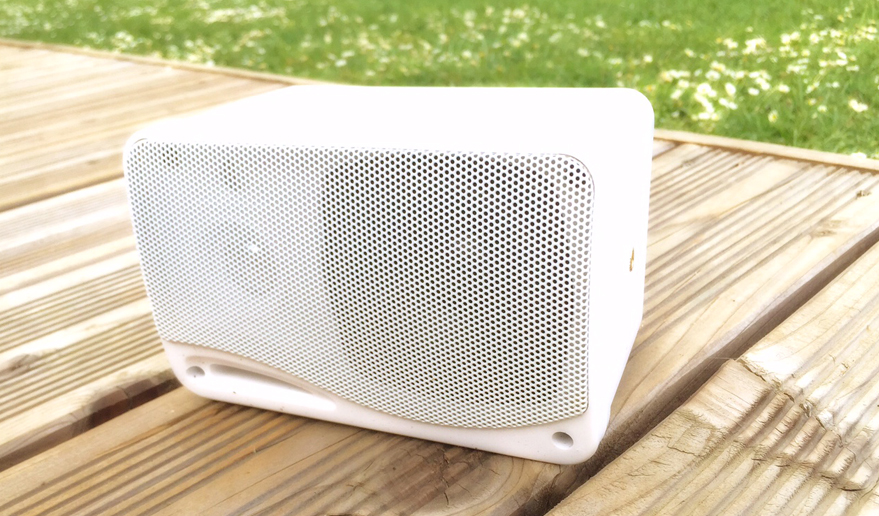

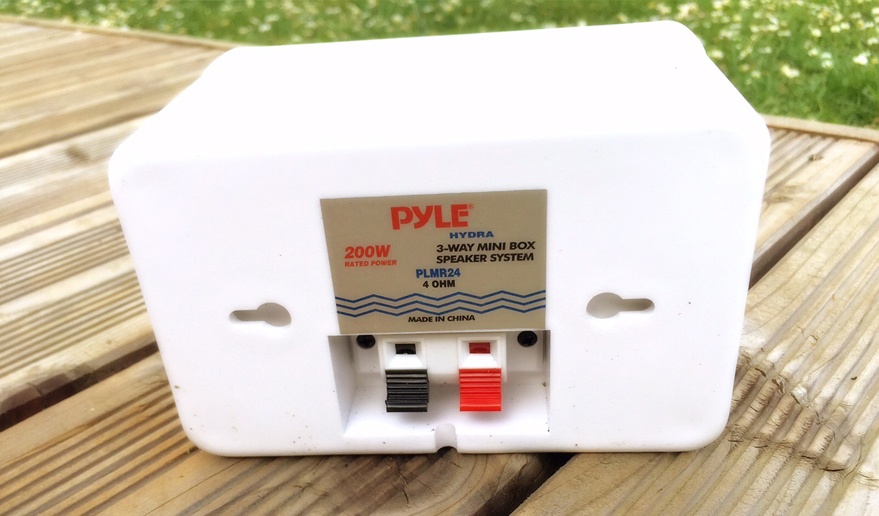

Pour cette zone, j’ai trouvé des haut-parleurs étanches qui peuvent donc rester toute la saison dehors, il vient d’ailleurs de subir une méchante pluie et ça ne les a pas du tout perturbés! Petit, mais suffisamment puissant pour avoir un bon son qui couvre toute la terrasse et même le terrain si on les pousse un peu, elles conviennent donc parfaitement. Pour ce point j’avais anticipé l’an dernier quand j’ai refait ma terrasse en passant des gaines un peu partout pour un réseau lumineux, un réseau de prise, un réseau d’eau, un réseau informatique (on ne sait jamais 🙂 ) et également pour un réseau audio.
Taille du lecteur: 44.4 mm (1.75 « )
Taille Tweeter: 25.4 mm (1 « )
Puissance évaluée RMS: 100 W
Puissance de crête en sortie (PMPO): 200 W
Gamme de fréquences: 70 – 21000 Hz
Encombrement: 133.35 x 92.25 x 95.25 mm
Prix: 24,99€
- PROTÉGÉ DES ÉLÉMENTS: Le haut-parleur est résistant à l'eau et comporte des grilles...
Dernière mise à jour du tarif le 2019-12-08 at 04:33
Conclusion
Pour une installation multiroom, je pense avoir contenu au maximum le budget puisque la facture s’élève à environ 350€ tout en permettant un système fiable et efficace, une couverture sur 4 zones, dont une zone extérieure waterproof et le tout intégré au système domotique de la maison.
